8.最小生成樹

實驗8 最小生成樹

實驗目的

• 掌握圖的存儲結構
• 掌握圖最小生成樹的普裡姆或克魯斯卡爾算法及實作

實驗内容

• 從檔案中讀入無向圖(網)并以鄰接矩陣存儲
• 利用普裡姆算法構造最小生成樹

代碼

tu.txt (教程P166 圖6.19)

6 10
A B C D E F
A B 6
B E 3
E F 6
F D 2
D A 5
A C 1
B C 5
E C 6
F C 4
D C 5


prim.cpp

#include <iostream>
#include <fstream>
using namespace std;

#define MVNum 10
#define MaxInt 32767		   // 表示極大值 ∞
#define GRAPH_FILE "./tu.txt" // 輸入的檔案路徑

using VerTexType = char;
using ArcType = int;

// 輔助數組，用來記錄從頂點集U到V-U的權值最小的邊
struct
{
	VerTexType adjvex; //最小邊在U中的那個頂點
	ArcType lowcost;   //最小邊上的權值
} closedge[MVNum];

struct AMGraph
{
	VerTexType vexs[MVNum];		//頂點表
	ArcType arcs[MVNum][MVNum]; //鄰接矩陣
	int vexnum, arcnum;			//圖的目前點數和邊數
};

// 确定點v在G中的位置
int LocateVex(AMGraph &G, VerTexType v)
{
	for (int i = 0; i < G.vexnum; ++i)
		if (G.vexs[i] == v)
			return i;
	return -1;
}

//采用鄰接矩陣表示法，建立無向網G
void CreateUDN(AMGraph &G)
{
	fstream file(GRAPH_FILE);
	if (!file)
	{
		cout << "沒有找到圖檔案!" << endl;
		exit(-1);
	}

	file >> G.vexnum >> G.arcnum; //輸入總頂點數，總邊數

	for (int i = 0; i < G.vexnum; ++i)
		file >> G.vexs[i];
	// 初始化鄰接矩陣，邊的權值均置為極大值 MaxInt
	for (int i = 0; i < G.vexnum; ++i)
		for (int j = 0; j < G.vexnum; ++j)
			G.arcs[i][j] = MaxInt;

	// 構造鄰接矩陣
	for (int k = 0; k < G.arcnum; ++k)
	{
		VerTexType v1, v2;
		ArcType weight;
		file >> v1 >> v2 >> weight; //輸入一條邊依附的頂點
		int i = LocateVex(G, v1);
		int j = LocateVex(G, v2);			  //确定v1和v2在G中的位置，即頂點數組的下标
		G.arcs[j][i] = G.arcs[i][j] = weight; // 置<v1, v2>的對稱邊<v2, v1>的權值為w
	}
	file.close();
}

// 傳回還沒加入生成樹的, 權值最小的點
int Min(AMGraph &G)
{
	int index = -1;
	int min = MaxInt;
	for (int i = 0; i < G.vexnum; ++i)
	{
		// lowcast == 0 說明這個點已經加入生成樹
		if ((closedge[i].lowcost != 0) && closedge[i].lowcost < min)
		{
			min = closedge[i].lowcost;
			index = i;
		}
	}
	return index;
}

// 無向網G以鄰接矩陣形式存儲，從頂點u出發構造G的最小生成樹T，輸出T的各條邊
int MiniSpanTree_Prim(AMGraph &G, VerTexType u)
{
	int lowcost_sum = 0;
	int start = LocateVex(G, u); // 起點下标

	// 初始化輔助數組
	for (int i = 0; i < G.vexnum; i++)
	{
		if (start == i)
			closedge[i].lowcost = 0; // 起點加入生成樹, 代價是 0(作為加入生成樹的标記)
		else
			closedge[i] = {u, G.arcs[start][i]}; // u 到其它結點 i 的代價為對應權值
	}

	// 通過 n - 1 輪循環, 把剩下的點加到生成樹裡面
	for (int i = 1; i < G.vexnum; ++i)
	{
		int k = Min(G); // 找一個沒有加入生成樹的, 代價最小的點
		lowcost_sum += closedge[k].lowcost;
		closedge[k].lowcost = 0;					  // 第k個頂點并入U集(加入生成樹)
		VerTexType u0 = closedge[k].adjvex;			  // u0為最小邊的一個頂點，u0∈ U
		VerTexType v0 = G.vexs[k];					  // v0為最小邊的另一個頂點，v0∈ V-U
		cout << "邊  " << u0 << "--->" << v0 << endl; // 輸出目前的最小邊(u0, v0)

		// 現在以 k 為起點, 把和它相鄰的沒有加入生成樹的結點最小代價更新一下
		for (int j = 0; j < G.vexnum; ++j)
			if (G.arcs[k][j] < closedge[j].lowcost)		 // 如果結點 j 通過 k 接入生成樹的代價 < 之前把 j 加入生成樹的最小代價
				closedge[j] = {G.vexs[k], G.arcs[k][j]}; // 記錄結點 j 的最小代價, 來源邊是 k
	}
	return lowcost_sum;
}

int main()
{
	cout << "************算法6.8　普裡姆算法**************" << endl;
	AMGraph G;
	CreateUDN(G);
	cout << "無向圖G建立完成！" << endl;
	cout << "******利用普裡姆算法構造最小生成樹結果：******" << endl;
	VerTexType start = 'A';
	int lowcost_sum = MiniSpanTree_Prim(G, start);
	cout << "以" << start << "為起點構造最小生成樹, 代價為: " << lowcost_sum << endl;
	cout << endl;
	return 0;
}

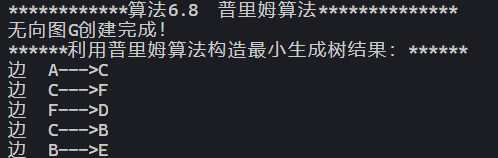

截圖
