摘要：本文會給大家介紹下LiteOS Studio的調測的幾個知識點，包括: 調測配置，監視變量，反彙編代碼同步展示，數值進制切換，跨平台編譯調測，Qemu模拟器調測，多核調測，遠端裝置調測等。
掌握一款IDE的圖形化調測能力的重要性不言而喻，是IT打勞工必備的技能，而掌握LiteOS Studio的圖形化調測能力，是LiteOS物聯網開發的必備技能。本文會給大家介紹下LiteOS Studio的調測的幾個知識點，包括: 調測配置，監視變量，反彙編代碼同步展示，數值進制切換，跨平台編譯調測，Qemu模拟器調測，多核調測，遠端裝置調測等。
如果沒有标明，本文所示範的工程均為LiteOS開源工程，https://gitee.com/LiteOS/LiteOS 。
LiteOS Studio調測配置

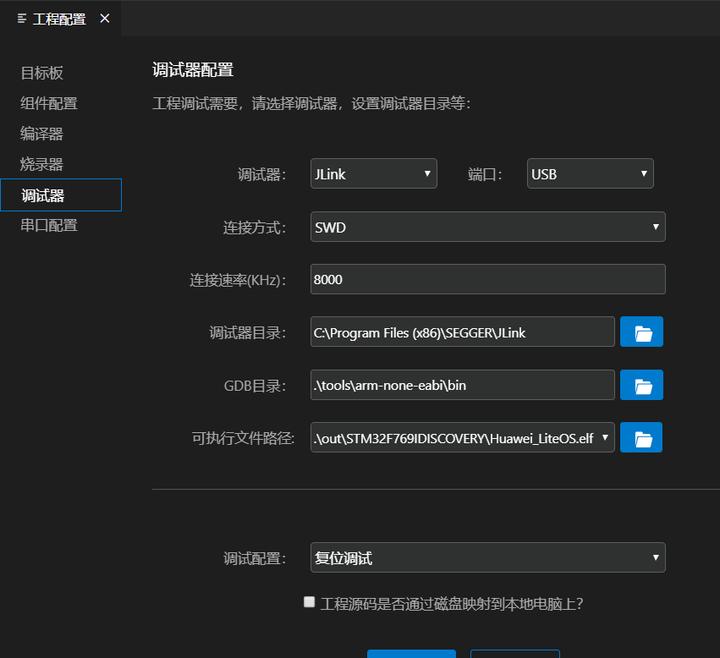

HUAWEI LiteOS Studio 調測配置非常簡單，對于在LiteOS Studio上編譯的STM32開發闆工程，支援一鍵開啟圖形化單步調試。除了使用預設調測配置，LiteOS Studio提供調測配置界面供使用者進行定制。打開LiteOS Studio工程，點選工程配置界面上的調試器，如下圖， 支援配置項有調試器、連接配接方式、連接配接速率、調試器目錄、GDB目錄、可執行檔案路徑、調試模式配置、工程源碼是否通過磁盤映射等。選擇的調試器不同，配置項會有差異。
- 調試器配置項
根據實際情況選擇JLink、OpenOCD或者Simulator。選擇什麼調測器，取決于開發闆支援什麼調試器，并安裝相應的調試器軟體。如果開發闆使用JLink仿真器， 則根據情況安裝JLink軟體， 從 https://www.segger.com/downloads/jlink/ 下載下傳，并按安裝向導完成最新版JLink的安裝；如果開發闆闆載St-link仿真器，建議使用 https://www.segger.com/downloads/jlink#STLink_Reflash ST-Link Reflash Utility工具刷成Jlink，使用Jlink仿真器進行調測； 如果是Qemu仿真工程，調試器需要選擇為Simulator。
- 連接配接方式配置
根據需求選擇SWD或JTAG， 連接配接速率可以預設或者自行指定
- 調試器目錄配置
需要選擇适合開發闆工程的調試器軟體目錄。
如果調試器選擇了JLink，需要指定JLink的具體安裝目錄（預設為C:\Program Files (x86)\SEGGER\JLink），如果與實際安裝目錄不一緻，調試可能失敗，端口預設選擇USB。
如果調試器選擇了OpenOCD，需要指定OpenOCD的具體安裝目錄。還需要指定Interface、Target檔案。
如果調試器選擇了Simulator，需要指定Qemu的具體安裝目錄（預設為C:\Program Files\qemu）。
- GDB目錄配置
GDB目錄配置為交叉編譯工具鍊的gdb.exe所在的目錄，可以配置預設，或者自行指定。
- 可執行檔案路徑配置項
完成編譯後，可填入elf檔案所在路徑，或點選浏覽圖示進行手動設定，也可以點選下拉菜單選擇自動比對的可執行檔案。
- 調試模式配置
- 複位調試 會自動重新開機開發闆，并停止在main函數
- 附加調試 不重新開機開發闆，附加到目前程式程序
配置好後點選确認按鈕進行儲存，會根據使用者指定的設定自動生成調測配置.vscode\launch.json。
LiteOS Studio調測執行
在調試配置完畢後， 點選綠色三角按鈕開始調試。調試時，需要掌握的幾個知識點: 包含監視變量、反彙編代碼同步展示，數值進制切換。
- 螢幕監視變量
在調測時，在Watch螢幕檢視變量是非常有用的特性，也支援檢視結構化的變量，比如監視g_taskCBArray變量，及下一個任務g_taskCBArray+1，如下圖：
- 反彙編代碼同步展示
對于LiteOS開源工程，在調測時，預設開啟了同時顯示源代碼和反彙編代碼。如下圖
目前函數執行到源代碼的第107行，在反彙編檔案中顯示目前的源代碼行數、源代碼及對應的反彙編代碼。調測時，提供了便利，不僅僅關注源代碼同時關注反彙編代碼。
如果不需要關注反彙編代碼，也可以手工關閉該選項,打開.vscode\launch.json，設定showDisassemble為false：
"showDisassemble": false, - 數值進制切換
在調測過程中，變量的數值可能是10進制進行展示的，如果想檢視其他進制展示的數值，可以在調測界面的螢幕視窗輸入變量名稱名稱+進制代碼來切換進制檢視，如memStart,x來檢視變量memStart的16進制。如圖：
詳細的進制代碼如下，可以分别到切換16進制、有符号數字、無符号、八進制、二進制、位址值等：
除了使用螢幕，還可以在調測控制台的輸入視窗，輸入p/進制代碼 變量名來按指定的格式來輸出變量數值。
LiteOS Studio跨平台編譯調測
有些開發場景是，在Linux環境上開發、編譯LiteOS工程，但是想使用LiteOS Studio在Windows環境進行燒錄和調測。對于這種跨平台進行編譯調測，LiteOS Studio是支援的。我們在Linux上編譯成功：
磁盤映射Linux目錄/home/z0037XXXX/OSS_LiteOS/Huawei_LiteOS到Windows目錄Z:\OSS_LiteOS\Huawei_LiteOS。使用LiteOS Studio打開這個工程，設定燒錄器、調試器。燒錄成功後，執行調測，如下圖，可以看出隻顯示反彙編檔案，看不到源代碼。
這是由于編譯的目錄和工程源碼目錄不對應導緻的，對于這種情況，調測設定裡配置下磁盤映射資訊即可:
設定完畢磁盤映射，儲存，重新調測，即可正常顯示源代碼:
LiteOS Studio Qemu模拟器調測
關于LiteOS仿真工程，詳細的資訊請參考 《基于LiteOS Studio零成本學習LiteOS物聯網作業系統》，位址為
https://bbs.huaweicloud.com/blogs/222197 。
LiteOS Studio多核調測
對于有些帶有多個核的開發闆，比如有Application 核、Protocol核、Security核的NB IoT開發闆，LiteOS Studio也是支援同時調測多個核的。NB IoT工程已經完成相應的适配，安裝相應的擴充即可。
LiteOS Studio遠端裝置調測
對于Jlink調測裝置，LiteOS Studio也支援遠端調測這些裝置。在兩台電腦上，開發闆連接配接在其中一台開發闆上，LiteOS Studio安裝在另外一台電腦上，兩台電腦均需要安裝JLink軟體，保持最新且版本一緻。
-
啟動JLink遠端伺服器
在連接配接開發闆的電腦上，在JLink安裝目錄下，手動啟動JLinkRemoteServer.exe應用程式，進行如下設定，即可等待使用者連入：
-
使用HUAWEI LiteOS Studio遠端燒錄
在無開發闆、安裝LiteOS Studio的電腦上，等編譯生成燒錄檔案後，打開工程配置->燒錄器, 選擇JLink燒錄方式，選擇端口為IP，并填入遠端JLink位址，遠端JLink位址填寫遠端伺服器IPv4位址：
燒錄器界面配置完成後點選确認按鈕，再點選工具欄上的燒錄按鈕即可執行遠端燒錄任務。
-
使用HUAWEI LiteOS Studio遠端調試
同上，打開工程配置->調試器,選擇JLink調試方式，選擇端口為IP，并填入遠端JLink位址，遠端JLink位址填寫遠端伺服器IPv4位址。
完成配置并确認後，點選調試按鈕執行遠端調試任務。調測過程、步驟和開發闆在本地一緻。
掌握了這些調測的技巧，如果你的開發闆支援調測，就試試LiteOS Studio吧。也歡迎大家分享使用LiteOS Studio調測的心得，有任何問題、建議，都可以留言給我們https://gitee.com/LiteOS/LiteOS_Studio/issues 。謝謝。
本文分享自華為雲社群《LiteOS Studio圖形化調測能力，物聯網打勞工必備》，原文作者：zhushy 。
點選關注，第一時間了解華為雲新鮮技術~
