消息軌迹全景圖詳解-獨門秘籍
阿裡雲 IoT 企業物聯網平台上線了消息軌迹全景圖功能，幫助 IoT 開發者追蹤消息通信的完整軌迹，快速分析和定位問題，及時恢複業務。
消息軌迹功能
- 通過TraceId展示消息流轉的全路徑
- 展示消息流轉總耗時和平台發送耗時
- 綠色=成功，紅色=失敗，并有錯誤原因
消息軌迹 實戰
裝置接入IoT企業物聯網平台完整開發過程請移步：
IoT裝置到業務服務端全鍊路開發實戰。
1.裝置上行消息軌迹
裝置啟動後，我們在裝置詳情，看到裝置狀态為線上，物模型資料中可以看到最新上報的溫度和濕度值。
在監控運維的日志服務裡，也可以看到裝置上報資料的日志。如下圖：
規則引擎流轉日志，如下圖：
在日志服務的消息軌迹頁面，輸入TraceID，檢視可視化的全鍊路流轉圖。如下圖：

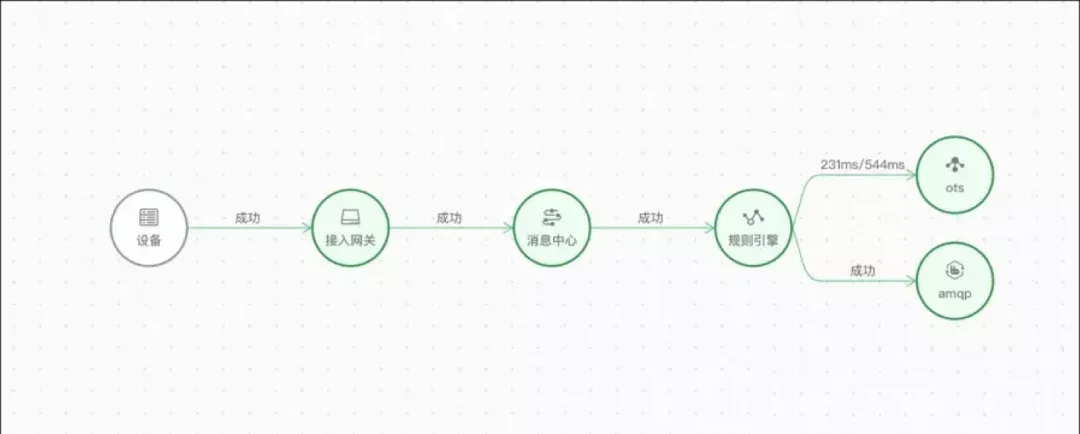

消息軌迹全景圖，我們可以追蹤到完整消息流轉日志：
從裝置端發出，到達雲端接入網關，流轉到消息中心，通過規則引擎分發到表格存儲OTS和服務端訂閱AMQP隊列全過程和對應時間點。
2.雲端下行消息軌迹
當我們通過Pub API下發控制指令到裝置後，在企業執行個體的控制台，日志服務中，可以追蹤到完整的下行鍊路日志，如下圖：
消息軌迹全景圖，我們可以追蹤到Pub下行控制指令消息流轉日志：
從應用伺服器發出，到達IoT雲平台的消息中心，通過接入網關到推送到 IoT 硬體裝置全過程和對應時間點。
