序言
JupyterHub是一個可以支援多個客戶同時線上的Jypter管理平台
JupyterHub的目标
• A cloud provider such as Google Cloud, Microsoft Azure, Amazon EC2, IBM Cloud，Alibaba Cloud…
• Kubernetes to manage resources on the cloud
• Helm to configure and control the packaged JupyterHub installation
• JupyterHub to give users access to a Jupyter computing environment
• A terminal interface on some operating system
引子
JupyterHub并沒有提供alibaba的指導，是以本文補充在JupyterHub在aliyun 容器服務上從零開始的步驟。
此外在GPU的使用上通過GPU共享方案--CGPU來提高GPU的使用率。
操作步驟
建立kubernetes叢集
- 建立容器服務叢集
- 添加GPU節點
- 設定GPU節點為共享模式，參考《嘗鮮阿裡雲容器服務Kubernetes 1.16，擁抱GPU新姿勢》
安裝JupyterHub
安裝Helm
阿裡雲容器服務目前預設支援的Helm版本為v3。
從
https://github.com/helm/helm/releases/頁面找到最新的版本，下載下傳helm檔案，并添加到對應的path路徑中。
- Generate a random hex string representing 32 bytes to use as a security token. Run this command in a terminal and copy the output:
openssl rand -hex 32 -
建立PVC和StorageClass資訊
建立Nas存儲，并建立挂載點。參考連結
https://help.aliyun.com/document_detail/144398.html?spm=a2c4g.11186623.6.757.71aa2b8djPh6fE
如下檔案存儲為storage.yaml 檔案，并通過 `kubectl apply -f storage.yaml
apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
name: alicloud-nas-subpath
mountOptions:
- nolock,tcp,noresvport
- vers=3
parameters:
volumeAs: subpath
server: "0994fd65-66f5.cn-zhangjiakou.extreme.nas.aliyuncs.com:/share" #需要放自己的nas的挂載點，操作參考 https://help.aliyun.com/document_detail/144398.html?spm=a2c4g.11186623.6.757.71aa2b8djPh6fE
provisioner: nasplugin.csi.alibabacloud.com
reclaimPolicy: Retain
#---
#kind: PersistentVolumeClaim
#apiVersion: v1
#metadata:
# name: hub-db-dir
# namespace: jhub
#spec:
# accessModes:
# - ReadWriteMany
# storageClassName: alicloud-nas-subpath
# resources:
# requests:
# storage: 1Gi - 修改原始config檔案
- 修改config.yaml檔案中各個鏡像的路徑，避免拉取google倉庫的鏡像而造成的失敗
- 因為目前使用的版本0.8.2不能和k8s1.16正确比對，在install腳本中添加了對應的path 腳本參考 https://github.com/jupyterhub/kubespawner/issues/354
- 修改pod申請gpu資源的配置，設定CGPU的模式 aliyun.com/gpu-mem: 4 https://zero-to-jupyterhub.readthedocs.io/en/latest/customizing/user-resources.html
以上修改已經在下面的config.yaml檔案中完成了修改。 注意proxy.secretToken必須換為第一步生成的資訊
proxy:
secretToken: "d8d198d787f22869e67df3ad3ac5f4d99a843c20243f9ed785f77822fb4ce517" ## 該token選用自己在步驟1中生成的即可
prePuller:
continuous:
enabled: false
extraImages: {}
hook:
enabled: true
image:
name: jupyterhub/k8s-image-awaiter
tag: 0.8.2
pause:
image:
# 替換預設的google鏡像
name: registry.cn-zhangjiakou.aliyuncs.com/kubernetesmirror/pause
tag: "3.1"
hub:
#image:
# name: jupyterhub/k8s-hub
# tag: 0.9.0-beta.3
# 0.8.2 # 嘗試提高該版本來與kubernetes 1.16比對，待驗證https://github.com/jupyterhub/kubespawner/issues/354
db:
password: null
pvc:
accessModes:
- ReadWriteOnce
annotations: {}
selector: {}
storage: 1Gi
storageClassName: alicloud-nas-subpath
singleuser:
storage:
capacity: 2Gi
dynamic:
pvcNameTemplate: claim-{username}{servername}
storageAccessModes:
- ReadWriteOnce
storageClass: alicloud-nas-subpath
volumeNameTemplate: volume-{username}{servername}
profileList:
- display_name: "CGPU Server" ## 共享GPU使用模式
description: "Spawns a notebook server with access to a CGPU"
kubespawner_override:
extra_resource_limits:
aliyun.com/gpu-mem: 2
- display_name: "GPU Server" ## 普通GPU使用模式
description: "Spawns a notebook server with access to a GPU"
kubespawner_override:
extra_resource_limits:
nvidia.com/gpu: 1
image:
#name: jupyterhub/k8s-singleuser-sample
#name: tensorflow/tensorflow
pullPolicy: IfNotPresent
# 替換為自己需要的鏡像即可，本例中使用的是支援TensorFlow的鏡像，可以從官方網站上去找合适的鏡像
name: registry.cn-hangzhou.aliyuncs.com/kubeflow-images-public/tensorflow-notebook
tag: 1.15.2 -
執行安裝腳本
将如下記憶體存儲為install.sh 檔案，并将步驟3存儲的config.yaml 檔案放在同一個目錄下，執行安裝指令
bash sh ./install.sh
# Suggested values: advanced users of Kubernetes and Helm should feel
# free to use different values.
RELEASE=jhub
NAMESPACE=jhub
helm upgrade --install $RELEASE jupyterhub/jupyterhub \
--namespace $NAMESPACE \
--version=0.8.2 \
--values config.yaml -v 6
sleep 30
export NAMESPACE=jhub
kubectl patch deploy -n $NAMESPACE hub --type json --patch '[{"op": "replace", "path": "/spec/template/spec/containers/0/command", "value": ["bash", "-c", "\nmkdir -p ~/hotfix\ncp -r /usr/local/lib/python3.6/dist-packages/kubespawner ~/hotfix\nls -R ~/hotfix\npatch ~/hotfix/kubespawner/spawner.py << EOT\n72c72\n< key=lambda x: x.last_timestamp,\n---\n> key=lambda x: x.last_timestamp and x.last_timestamp.timestamp() or 0.,\nEOT\n\nPYTHONPATH=$HOME/hotfix jupyterhub --config /srv/jupyterhub_config.py --upgrade-db\n"]}]' 注意：“kubectl patch deploy...” 該指令執行是在安裝helm後30秒後執行，注意耐心等待，不要提前終止
驗證與使用
- 驗證pod和svc的狀态均為正常
jumper(⎈ |zjk-gpu:jhub)➜ ~ k get pod -n jhub
NAME READY STATUS RESTARTS AGE
hub-86d7754c55-jnsd8 1/1 Running 0 10h
proxy-657b654c85-htl62 1/1 Running 0 10h
jumper(⎈ |zjk-gpu:jhub)➜ ~ k get svc -n jhub
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
hub ClusterIP 172.21.10.208 <none> 8081/TCP 10h
proxy-api ClusterIP 172.21.13.171 <none> 8001/TCP 10h

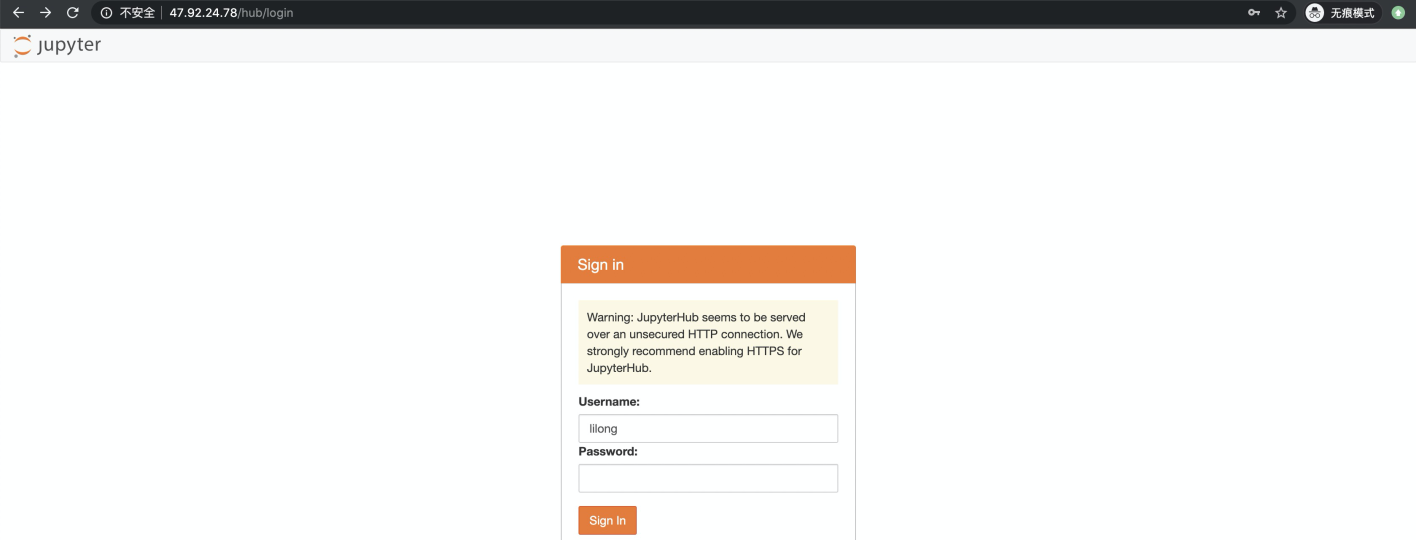

proxy-public LoadBalancer 172.21.15.40 47.92.24.78 80:30889/TCP,443:31823/TCP 10h - 根據通過svc proxy-public 對應的公網IP通路網站，由于沒有設定使用者密碼，可以随意設定
Zero to JupyterHub with Kubernetes @aliyun - 如下圖是在config.yaml檔案中配置的多個profile，分别是申請普通的GPU資源，以及共享型的GPU資源
Zero to JupyterHub with Kubernetes @aliyun - 如下圖，正在建立正在使用的pod
Zero to JupyterHub with Kubernetes @aliyun - 檢視命名空間 jhub下的pod的情況，有一個jupyter-${使用者名}的pod生成
jumper(⎈ |zjk-gpu:jhub)➜ 54_cgpu_demo git:(master) ✗ k get pod
NAME READY STATUS RESTARTS AGE
hub-5ff8cff85f-nmhfl 1/1 Running 0 46h
jupyter-lilong 1/1 Running 0 17s
proxy-657b654c85-8mn6t 1/1 Running 0 46h - 至此，環境建立成功。
問題記錄
搭建過程中的問題與記錄
問題1 NoneType
錯誤資訊
[E 2020-05-30 00:24:14.373 JupyterHub base:1011] Preventing implicit spawn for a because last spawn failed: '<' not supported between instances of 'NoneType' and 'NoneType'
說明： 已知問題，參考
上面在安裝helm chart之後的“kubectl patch deploy...”就是修複該問題
問題2 存儲
不管是hub的建立，還是每個客戶運作自己環境建立的pod均需要使用到存儲，如果pod啟動pending，且kubectl describe pod * 裡面顯示存儲資源不足，可以參考nas相關的存儲的設定。
