在讨論Kubernetes網絡之前，讓我們先來看一下Docker網絡

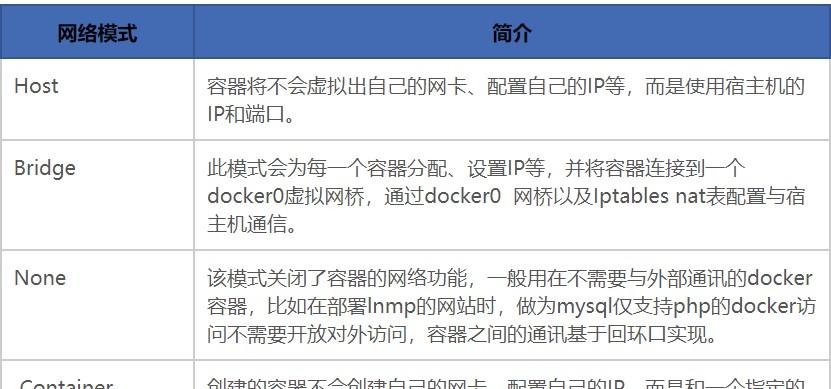

一 docker的網絡模式
安裝完docker的伺服器上使用 docker network ls指令列出網絡
1) Host
我們在使用docker run建立Docker容器時，可以用 --net=host選項指定容器的網絡模式， 容器将不會獲得一個獨立的Network Namespace，而是和主控端共用一個Network Namespace。容器将不會虛拟出自己的網卡，配置自己的IP等，而是使用主控端的IP和端口，如下圖，将主控端的ip 172.20.128.0的位址和docker0網橋位址也展示出來。
2) Bridge
預設情況，Docker使用bridge網絡模式， 此模式會為每一個容器配置設定Network Namespace、設定IP等，并将并将一個主機上的Docker容器連接配接到一個名稱為docker0的虛拟網橋上，如下圖所示：
這樣主機上的所有容器就通過虛拟網橋裝置連在了一個二層網絡中，docker會從定義的網段(可自定義)配置設定一個ip給容器，如下圖為172.17.0.2，網關指向docker0的位址。
3) None
在none模式下，Docker容器擁有自己的Network Namespace，但是，并不為Docker容器進行任何網絡配置。也就是說，這個Docker容器沒有網卡、IP、路由等資訊。需要我們自己為Docker容器添加網卡、配置IP等。使用–net =none模式啟動容器：
4) Container
這個模式指定新建立的容器和已經存在的一個容器共享一個Network Namespace，而不是和主控端共享。新建立的容器不會建立自己的網卡，配置自己的IP，而是和一個指定的容器共享IP、端口範圍等。同樣，兩個容器除了網絡方面，其他的如檔案系統、程序清單等還是隔離的。兩個容器的程序可以通過lo網卡裝置通信。使用–net =container模式啟動容器：
docker run -itd --name docker-bridge --network=bridge jl890314/centos:7.7
docker run -itd --name docker-container --network=container:07c7efbb26bf jl890314/centos:7.7
二 k8s的網絡模式
Kubernetes與Docker網絡有些不同。Kubernetes網絡需要解決下面的4個問題：
叢集内：
容器與容器之間的通信
Pod和Pod之間的通信
Pod和服務之間的通信
叢集外：
外部應用與服務之間的通信
是以，Kubernetes假設Pod之間能夠進行通訊，這些Pod可能部署在不同的主控端上。每一個Pod都擁有自己的IP位址，是以能夠将Pod看作為實體主機或者虛拟機，進而能實作端口設定、命名、服務發現、負載均衡、應用配置和遷移。為了滿足上述需求，則需要通過叢集網絡來實作。
在本文主要分析容器與容器之間，以及Pod和Pod之間的通信；Pod和服務之間，以及外部應用與服務之間的通信請參考Kubernetes的Service和Ingress。
1) 同一個pod中容器之間的通訊
這種場景對于Kubernetes來說沒有任何問題，根據Kubernetes的架構設計。Kubernetes建立Pod時，首先會建立一個pause容器，為Pod指派一個唯一的IP位址。然後，以pause的網絡命名空間為基礎，建立同一個Pod内的其它容器（--net=container:xxx）。是以，同一個Pod内的所有容器就會共享同一個網絡命名空間，在同一個Pod之間的容器可以直接使用localhost進行通信
2) 不同pod中容器之間的通訊
對于此場景，情況現對比較複雜一些，這就需要解決Pod間的通信問題。在Kubernetes通過flannel、calic等網絡插件解決Pod間的通信問題。 本文以flannel為例說明在Kubernetes中網絡模型，flannel是kubernetes預設提供網絡插件,規定主控端下各個Pod屬于同一個子網，不同主控端下的Pod屬于不同的子網。為了跟蹤各個子網的配置設定情況，flannel使用etcd來存儲虛拟IP和主機IP之間的映射，各個節點上運作的flanneld守護程序負責監視etcd中的資訊并完成封包路由
flannel在每個Node上啟動了一個flanneld的服務，在flanneld啟動後，将從etcd中讀取配置資訊，并請求擷取子網的租約。所有Node上的flanneld都依賴etcd cluster來做集中配置服務，etcd保證了所有node上flanned所看到的配置是一緻的。同時每個node上的flanned監聽etcd上的資料變化，實時感覺叢集中node的變化。flanneld一旦擷取子網租約、配置後端後，會将一些資訊寫入/run/flannel/subnet.env檔案，如下圖的兩個不同的node節點上的資訊，
三 flannel的資料傳輸過程
1) 源容器向目标容器發送資料，資料首先發送給docker0網橋.
2) docker0網橋接受到資料後，将其轉交給flannel.1虛拟網卡處理
3) flannel.1接受到資料後，對資料進行封裝，并發給主控端的eth0
flannel.1收到資料後，flannelid會将資料包封裝成二層以太包。
Ethernet Header的資訊：
From:{源容器flannel.1虛拟網卡的MAC位址}
To:{目标容器flannel.1虛拟網卡的MAC位址}
4) 對在flannel路由節點封裝後的資料，進行再封裝後，轉發給目标容器Node的eth0
由于目前的資料包隻是vxlan tunnel上的資料包，是以還不能在實體網絡上進行傳輸。是以，需要将上述資料包再次進行封裝，才能源容器節點傳輸到目标容器節點，這項工作在由linux核心來完成。
Ethernet Header的資訊：
From:{源容器Node節點網卡的MAC位址}
To:{目錄容器Node節點網卡的MAC位址}
IP Header的資訊：
From:{源容器Node節點網卡的IP位址}
To:{目錄容器Node節點網卡的IP位址}
通過此次封裝，就可以通過實體網絡發送資料包。
在目标容器主控端中的資料傳遞過程：
5) 目标容器主控端的eth0接收到資料後，對資料包進行拆封，并轉發給flannel.1虛拟網卡；
6) flannel.1 虛拟網卡接受到資料，将資料發送給docker0網橋；
7) 最後，資料到達目标容器，完成容器之間的資料通信。
四 flannel網絡的幾種模式
1 VxLAN：
Linux核心自3.7.0版本起支援VxLAN, flannel的此種後端意味着使用核心中的VxLAN子產品封裝封包，這也是flannel較為推薦使用的方式 VxLAN，全稱Virtual extensible Local Area Network（虛拟可擴充區域網路），是VLAN擴充方案草案，采用的是MAC in UDP封裝方式，是NVo3（Network Virtualization over Layer3）中的一種網絡虛拟化技術，如圖所示。具體實作方式為：将虛拟網絡的資料幀添加到VxLAN首部後，封裝在實體網絡的UDP封包中，然後以傳統網絡的通信方式傳送該UDP封包，待其到達目的主機後，去掉實體網絡封包的頭部資訊以及VxLAN首部，然後将封包傳遞給目的終端，如圖所示的拓撲結構中，跨節點的Pod間通信即為如此。不過，整個過程中通信雙方對實體網絡無所感覺
2 host-gw:
Host GateWay，它通過在節點上建立到達目标容器位址的路由直接完成封包轉發，是以這種方式要求各節點本身必須在同一個二層網絡中，故該方式不太适用于較大的網絡規模（大二層網絡除外）。host-gw有着較好的轉發性能，且易于設定，推薦對封包轉發性能要求較高的場景使用
host-gw後端通過添加必要的路由資訊使用節點的二層網絡直接發送Pod的通信封包，其工作方式類似于VxLAN後端中direct routing的功能，但不包括其VxLAN的隧道轉發能力。其工作模型示意圖如圖所示。
3 UDP：
使用普通UDP封包封裝完成隧道轉發，其性能較前兩種方式要低很多，僅應該在不支援前兩種方式的環境中使用。
