使用阿裡雲Flexvolume插件實作雲盤資料卷動态擴容

雲盤擴容方案文章清單：

基于Flexvolume插件的雲盤動态存儲卷擴容方案（本文）；

基于CSI插件的雲盤動态存儲卷擴容方案：

參考

；

不适合動态擴容的場景，可以使用手動擴容雲盤存儲卷方案：

資料卷擴容說明：

符合以下要求的叢集環境可以進行動态擴容操作：

Kubernetes從1.13版本開始支援Flexvolume插件實作資料卷擴容； 實作

；阿裡雲ACK不支援1.13版本，是以需要您的Kubernetes叢集版本大于等于1.14；

Flexvolume要求版本不低于v1.14.6.15-8d3b7e7-aliyun；

普通雲盤類型不支援動态擴容，請參考

使用手動擴容雲盤方案

不支援InlineVolume類型（非PV、PVC方式）雲盤資料卷擴容；

切記：做資料卷擴容前，先對雲盤打快照備份，以防擴容過程異常導緻資料出現問題；

資料卷擴容配置需求：

對叢集的要求：

對雲盤擴容操作需要調用 雲盤擴容相應API ，是以需要叢集具有此API的調用權限，可以參考 叢集權限 文檔為叢集添加此權限；可參考附錄。

對PV的要求：

隻有動态存儲卷才可以進行資料卷動态擴容，即配置了StorageClassName的PV；

對StorageClass的要求：

PVC配置的StorageClass為阿裡雲雲盤類型，provisioner為alicloud/disk；

StorageClass需要配置：AllowVolumeExpansion: True，

具體含義參考 ，如果目前pv使用的storageClass沒有配置AllowVolumeExpansion為True，可以安裝下面步驟更新；

資料卷擴容步驟：

雲盤動态資料卷在滿足上述要求的情況下，可以實作動态擴容：

步驟1：擴容存儲卷，此步驟會調整PV的Size大小；

操作：# kubectl patch pvc pvc-disk -p '{"spec":{"resources":{"requests":{"storage":"30Gi"}}}}'


步驟2：擴容檔案系統，此步驟會調整雲盤、PVC、檔案系統大小；

操作：重新開機Pod；


場景示例：

下面給出三個常見的擴容場景，并給出相應擴容步驟：

場景一：可擴容的動态卷，建立動态資料卷時StorageClass配置了AllowVolumeExpansion(true)；

場景二：不可擴容的動态卷，建立動态資料卷時StorageClass沒有配置AllowVolumeExpansion(true)；

場景三：靜态資料卷，使用已有雲盤手動建立資料卷，并挂載使用；

場景一針對的是：在建立動态資料卷的時候就配置StorageClass的AllowVolumeExpansion為true，後續可以直接進行資料卷擴容。雲盤資料卷的“使用方式”推薦使用這個方式；

場景二針對的是：之前版本不支援動态卷擴容時建立的動态資料卷，當時沒有配置AllowVolumeExpansion為true。這個場景可以通過更新StorageClass配置來擷取和場景一一緻的效果。

場景三針對的是：一些使用者已經手動建立了雲盤，手動建立PV後挂載使用，這個場景也是通過改造PV、PVC來模拟場景一；

場景一：可擴容動态卷

此場景是說直接建立可擴容動态資料卷，并為資料卷擴容。這種使用方式為雲盤推薦的使用方式；

此場景的雲盤使用過程如下：

1. 確定StorageClass符合擴容條件

期望的StorageClass如下：

# kubectl describe sc alicloud-disk-ssd
Name:            alicloud-disk-ssd
IsDefaultClass:  No
Provisioner:           alicloud/disk
Parameters:            type=cloud_ssd
AllowVolumeExpansion:  True
MountOptions:          <none>
ReclaimPolicy:         Delete
VolumeBindingMode:     Immediate
Events:                <none>

如果目前StorageClass中沒有定義AllowVolumeExpansion，或者值為False，通過下面指令進行更新：

# kubectl patch sc alicloud-disk-ssd -p '{"allowVolumeExpansion": true}'


2. 建立資料卷、應用

通過下面PVC模闆建立動态資料卷：

kind: PersistentVolumeClaim
apiVersion: v1
metadata:
  name: pvc-disk
spec:
  accessModes:
    - ReadWriteOnce
  storageClassName: alicloud-disk-ssd
  resources:
    requests:
      storage: 20Gi

建立應用挂載資料卷（模闆略）；

檢視應用和資料卷資訊：

# kubectl get pod
NAME    READY   STATUS    RESTARTS   AGE
web-0   1/1     Running   0          12m

# kubectl get pvc
NAME       STATUS   VOLUME                   CAPACITY   ACCESS MODES   STORAGECLASS        AGE
pvc-disk   Bound    d-wz955czz7lmobytaa0f1   20Gi       RWO            alicloud-disk-ssd   13m

# kubectl get pv
NAME                     CAPACITY   ACCESS MODES   RECLAIM POLICY   STATUS   CLAIM              STORAGECLASS        REASON   AGE
d-wz955czz7lmobytaa0f1   20Gi       RWO            Delete           Bound    default/pvc-disk   alicloud-disk-ssd            12m

原始挂載雲盤大小為20G，建立測試檔案：
# kubectl exec -ti web-0 sh
# df -h | grep data
/dev/vdb         20G   45M   20G   1% /data

# ls /data
lost+found
# touch /data/aliyun

# ls /data
aliyun    lost+found

3. 擴容動态資料卷：

步驟一：擴容PVC，檢視PVC、PV、檔案系統大小：

執行擴容指令：
# kubectl patch pvc pvc-disk -p '{"spec":{"resources":{"requests":{"storage":"30Gi"}}}}'
persistentvolumeclaim/pvc-disk patched

PV擴容完成，但PVC、雲盤、檔案系統大小尚未變化，即應用可用存儲空間并沒有變化；
# kubectl get pvc
NAME       STATUS   VOLUME                   CAPACITY   ACCESS MODES   STORAGECLASS        AGE
pvc-disk   Bound    d-wz955czz7lmobytaa0f1   20Gi       RWO            alicloud-disk-ssd   37m

# kubectl get pv
NAME                     CAPACITY   ACCESS MODES   RECLAIM POLICY   STATUS   CLAIM              STORAGECLASS        REASON   AGE
d-wz955czz7lmobytaa0f1   30Gi       RWO            Delete           Bound    default/pvc-disk   alicloud-disk-ssd            36m

# kubectl exec -ti web-0 sh
# df -h | grep data
/dev/vdb         20G   45M   20G   1% /data

步驟二：重新開機Pod，擴容檔案系統：

重新開機Pod：
# kubectl delete pod web-0
pod "web-0" deleted

雲盤、PVC、PV、檔案系統都擴容到了30G：
# kubectl get pvc
NAME       STATUS   VOLUME                   CAPACITY   ACCESS MODES   STORAGECLASS        AGE
pvc-disk   Bound    d-wz955czz7lmobytaa0f1   30Gi       RWO            alicloud-disk-ssd   40m

# kubectl get pv
NAME                     CAPACITY   ACCESS MODES   RECLAIM POLICY   STATUS   CLAIM              STORAGECLASS        REASON   AGE
d-wz955czz7lmobytaa0f1   30Gi       RWO            Delete           Bound    default/pvc-disk   alicloud-disk-ssd            40m

測試檔案依然存儲，保證了資料的可用性：
# kubectl exec -ti web-0 sh
# df -h | grep data
/dev/vdb         30G   44M   30G   1% /data
# ls /data/
aliyun    lost+found

通過上面兩步完成了動态資料卷的擴容操作（卷擴容 + 檔案系統擴容）；

場景二：不可擴容動态卷

不可擴容動态卷，是指動态資料卷對應的StorageClass沒有配置allowVolumeExpansion為true；

這類資料卷的擴容主要思想是：改造對應的StorageClass，配置allowVolumeExpansion為true，然後使用與“場景一”相同的擴容步驟；

場景二與場景一的差別：

場景一是用配置了allowVolumeExpansion為True 的 StorageClass建立的PV；

場景二是用沒有配置allowVolumeExpansion為True的 StorageClass建立的PV；

對于現存的正在使用的雲盤動态資料卷，如果您建立動态卷的時候StorageClass沒有配置allowVolumeExpansion為True（當時還不支援），可以考慮為符合這個場景；

此場景雲盤事情過程：

1. 更新StroageClass，添加allowVolumeExpansion(true)配置，參考“場景一”第1步；
2. 擴容雲盤動态資料卷；參考“場景一”第3步；

場景三：靜态資料卷擴容

當使用者先建立好了雲盤，通過靜态資料卷方式手動建立PV并挂載，這個場景的PV中一般沒有配置StorageClassName或者配置的StorageClassName隻為了辨別作用（例如配置為disk）；這時即需要對靜态存儲卷進行擴容；

注：靜态存儲卷不支援動态擴容，是以需要暫停應用，重新建立PVC、PV；


這個場景的擴容原則是：将目前的靜态資料卷改造成動态資料卷；

步驟：

1. 删除應用、PVC、PV，業務需要暫停，注意：給雲盤打快照，且不能删除雲盤；
2. 建立新PVC、PV，模闆中添加stroageClassName（value值具體選擇哪個storageClass需要根據雲盤的類型，例如：SSD、ESSD），且确認配置的stroageClass具有allowVolumeExpansion(true)配置；
3. 重新建立應用挂載資料卷；

靜态存儲卷的另一個擴容方式是：業務停止後

手動擴容雲盤

，但pvc、pv不修改的話，以後需要擴容的時候還是要手動擴容，是以上述步驟有其意義所在。

總結：

雲盤資料卷擴容隻支援動态存儲卷，且StorageClass需要配置allowVolumeExpansion為True。不符合這個需求的場景進行資料卷擴容時，需要改造StorageClass、PVC、PV，使之符合動态擴容條件；

需要注意的是，“資料卷擴容說明”、“資料卷擴容配置”部分指出了動态資料卷擴容所需要的條件，必須滿足上述條件才能進行擴容操作。

附錄：

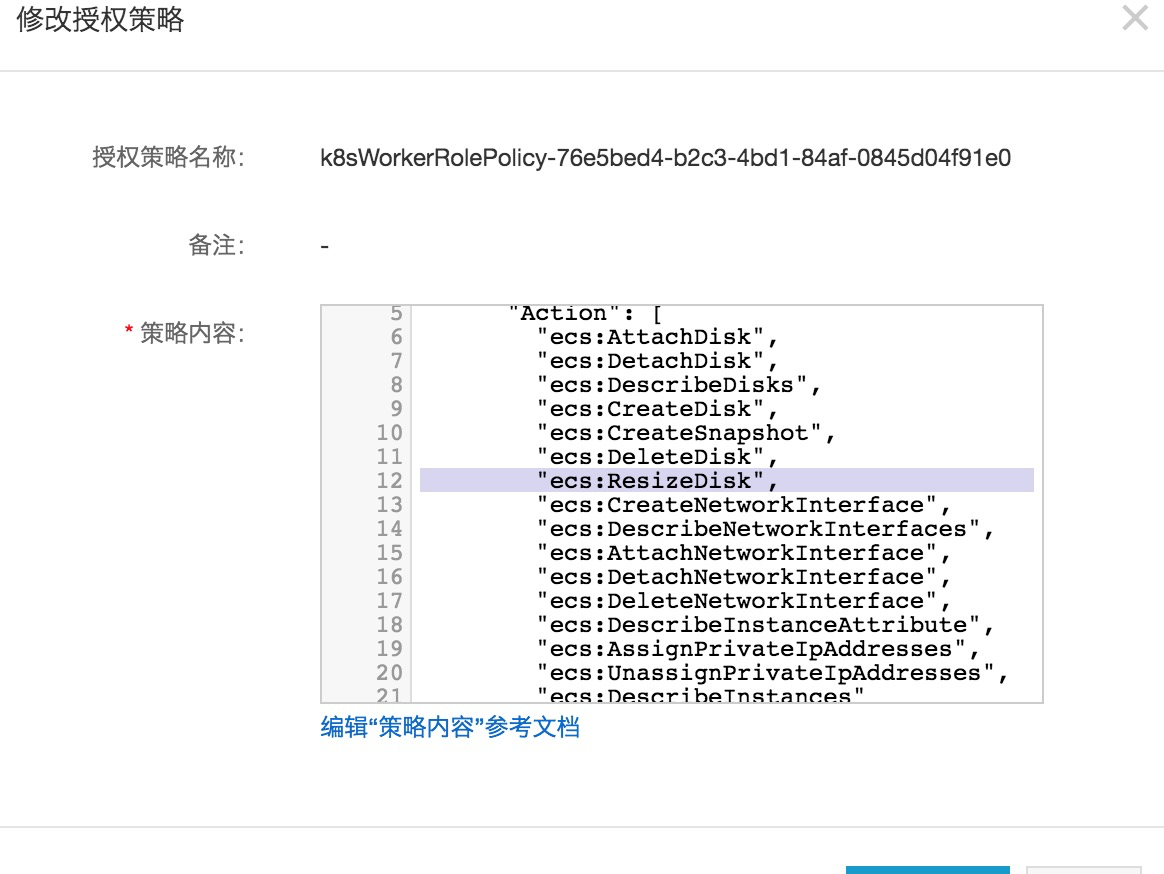

給雲盤擴容需要為叢集的”Worker RAM 角色“添加ResizeDisk權限：

在叢集 --> 管理 --> 叢集資源 點選”Worker RAM 角色“；編輯Ram權限，添加ResizeDisk如下圖：
