Dubbo provider Filter鍊原理

開篇

在dubbo的使用過程中會在标簽中會配置filter變量，但是filter具體如何生效卻不是特别清楚，這篇文章就是針對Filter的加載過程進行下分析，嘗試描述清楚過程。

在這篇文章中會嘗試解釋ProtocolFilterWrapper被調用過程，協定釋出的時候都會走到ProtocolFilterWrapper，而這個類是Filter的加載入口，其核心方法在buildInvokerChain()當中。

進而在buildInvokerChain()方法中通過ExtensionLoader.getExtensionLoader(Filter.class).getActivateExtension()擷取所有的Filter（包括系統和自定義的Filter對象）的加載過程。

Filter調用鍊分析

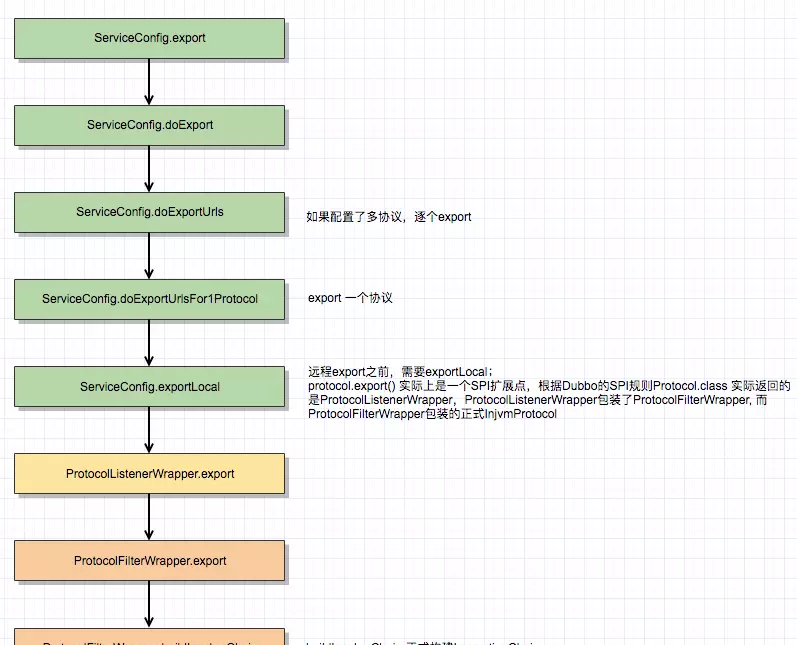

Dubbo的調用鍊如下圖，調用順序按照ProtocolListenerWrapper => ProtocolFilterWrapper，包含關系是 ProtocolListenerWrapper包含ProtocolFilterWrapper。
執行export()方法是會按照ProtocolListenerWrapper => ProtocolFilterWrapper的順序執行，最終會調用ProtocolFilterWrapper的export()方法，進而進入buildInvokerChain()構造Filter鍊的邏輯。

org.apache.dubbo.rpc.Protocol檔案内容如下圖，其中按照先後順序是先filter後listener。

檔案：
org.apache.dubbo.rpc.Protocol

内容：
filter=org.apache.dubbo.rpc.protocol.ProtocolFilterWrapper
listener=org.apache.dubbo.rpc.protocol.ProtocolListenerWrapper

Protocol對應ExtensionLoader對象中cachedWrapperClasses包含filter對象和listener對象，且順序先filter後listener。

Filter調用鍊源碼分析

ProtocolListenerWrapper 包含一個Protocol類型的構造函數，會根據構造函數進行初始化。
ProtocolFilterWrapper 包含一個Protocol類型的構造函數，會根據構造函數進行初始化。

public class ProtocolListenerWrapper implements Protocol {

    private final Protocol protocol;

    public ProtocolListenerWrapper(Protocol protocol) {
        if (protocol == null) {
            throw new IllegalArgumentException("protocol == null");
        }
        this.protocol = protocol;
    }
}


public class ProtocolFilterWrapper implements Protocol {

    private final Protocol protocol;

    public ProtocolFilterWrapper(Protocol protocol) {
        if (protocol == null) {
            throw new IllegalArgumentException("protocol == null");
        }
        this.protocol = protocol;
    }
}

擴充卡Protocol$Adaptive的export()方法會調用ExtensionLoader的getExtension()方法。

public class Protocol$Adaptive implements org.apache.dubbo.rpc.Protocol {

    public org.apache.dubbo.rpc.Exporter export(org.apache.dubbo.rpc.Invoker arg0)
                 throws org.apache.dubbo.rpc.RpcException {
        if (arg0 == null) throw new IllegalArgumentException("org.apache.dubbo.rpc.Invoker argument == null");

        if (arg0.getUrl() == null) throw new IllegalArgumentException(
                 "org.apache.dubbo.rpc.Invoker argument getUrl() == null");

        org.apache.dubbo.common.URL url = arg0.getUrl();
        String extName = ( url.getProtocol() == null ? "dubbo" : url.getProtocol() );
        if(extName == null) throw new IllegalStateException(
                    "Failed to get extension (org.apache.dubbo.rpc.Protocol) name from url ("
                   + url.toString() + ") use keys([protocol])");

        org.apache.dubbo.rpc.Protocol extension = (org.apache.dubbo.rpc.Protocol)ExtensionLoader
               .getExtensionLoader(org.apache.dubbo.rpc.Protocol.class).getExtension(extName);

        return extension.export(arg0);
    }
}

getExtension()方法内部調用createExtension()建立擴充。
createExtension()内部主要包括四個核心步驟。
步驟一：根據擴充名擷取擴充類，getExtensionClasses().get(name)。
步驟二：建立擴充類的執行個體對象，clazz.newInstance()。
步驟三：根據set方法注入執行個體依賴的對象，injectExtension(instance)。
步驟四：建立包裝類對象并注入擴充類執行個體對象，wrapperClass.getConstructor(type).newInstance(instance)。
在Protocol的ExtensionLoader的cachedWrapperClasses包括ProtocolFilterWrapper和ProtocolListenerWrapper。
繼續分析ProtocolFilterWrapper類。

public class ExtensionLoader<T> {

    public T getExtension(String name) {
        if (StringUtils.isEmpty(name)) {
            throw new IllegalArgumentException("Extension name == null");
        }
        if ("true".equals(name)) {
            return getDefaultExtension();
        }
        final Holder<Object> holder = getOrCreateHolder(name);
        Object instance = holder.get();
        if (instance == null) {
            synchronized (holder) {
                instance = holder.get();
                if (instance == null) {
                    instance = createExtension(name);
                    holder.set(instance);
                }
            }
        }
        return (T) instance;
    }


    private T createExtension(String name) {
        // 根據擴充名擷取擴充類clazz
        Class<?> clazz = getExtensionClasses().get(name);
        if (clazz == null) {
            throw findException(name);
        }
        try {
            T instance = (T) EXTENSION_INSTANCES.get(clazz);
            if (instance == null) {
                // 建立擴充類對象
                EXTENSION_INSTANCES.putIfAbsent(clazz, clazz.newInstance());
                instance = (T) EXTENSION_INSTANCES.get(clazz);
            }

            // 注入instance對象，這裡假設為DubboProtocol對象作為例子
            // injectExtension方法内部周遊set方法并從上下文擷取并set到對象當中
            injectExtension(instance);

            // 擷取包裝類WrapperClasses并挨個進行包裝
            // 包裝類以instance的type作為構造函數的參數
            Set<Class<?>> wrapperClasses = cachedWrapperClasses;
            if (CollectionUtils.isNotEmpty(wrapperClasses)) {

                for (Class<?> wrapperClass : wrapperClasses) {
                    instance = injectExtension((T) wrapperClass.getConstructor(type).newInstance(instance));
                }
            }
            return instance;
        } catch (Throwable t) {
            throw new IllegalStateException("Extension instance (name: " + name + ", class: " +
                    type + ") couldn't be instantiated: " + t.getMessage(), t);
        }
    }



    private T injectExtension(T instance) {

        if (objectFactory == null) {
            return instance;
        }

        try {
            for (Method method : instance.getClass().getMethods()) {
                if (!isSetter(method)) {
                    continue;
                }

                if (method.getAnnotation(DisableInject.class) != null) {
                    continue;
                }
                Class<?> pt = method.getParameterTypes()[0];
                if (ReflectUtils.isPrimitives(pt)) {
                    continue;
                }

                try {
                    // 擷取set方法的屬性property
                    String property = getSetterProperty(method);
                    // 這裡的objectFactory為AdaptiveExtensionFactory
                    // objectFactory.getExtension執行
                    // SpiExtensionFactory的getExtension()方法
                    // 傳回loader.getAdaptiveExtension()對象
                    // Protocol$Adaptive對象
                    Object object = objectFactory.getExtension(pt, property);
                    if (object != null) {
                        method.invoke(instance, object);
                    }
                } catch (Exception e) {
                }
            }
        } catch (Exception e) {
        }

        return instance;
    }
}

補充一句，當injectExtension()的參數instance為RegistryProtocol，RegistryProtocol包含setProtocol()方法，執行反射調用method.invoke(instance, object)注入Protocol$Adaptive對象。比較抽象，需要好好debug了解

ProtocolFilterWrapper分析

導出Dubbo協定過程中ProtocolFilterWrapper的Protocol為DubboProtocol對象。
執行ProtocolFilterWrapper的export()的參數為buildInvokerChain()包裝後包含過濾器的invoker對象。
buildInvokerChain()方法包含兩個核心步驟，擷取Filter清單群組裝Filter清單。
先關注Filter清單的過程，擷取過程後面繼續分析。
假設Filter鍊為"A,B,C"，那麼實際串聯後的順序為A => B => C => Invoker。
串聯的邏輯代碼在注釋中标注了，邏輯是通過next記錄上一次對象并儲存目前Filter當中。

public class ProtocolFilterWrapper implements Protocol {

    private final Protocol protocol;

    public ProtocolFilterWrapper(Protocol protocol) {
        if (protocol == null) {
            throw new IllegalArgumentException("protocol == null");
        }
        this.protocol = protocol;
    }



    private static <T> Invoker<T> buildInvokerChain(final Invoker<T> invoker, String key, String group) {
        // 儲存引用，後續用于把真正的調用者儲存到過濾器鍊的最後
        Invoker<T> last = invoker;
        // 擷取系統和自定義的Filter過濾器
        List<Filter> filters = ExtensionLoader.getExtensionLoader(Filter.class)
                           .getActivateExtension(invoker.getUrl(), key, group);

        if (!filters.isEmpty()) {
            // 用過濾器包裝真正的invoker，過濾器的包裝順序是從尾到頭，按照順序逆向包裝。
            for (int i = filters.size() - 1; i >= 0; i--) {
                final Filter filter = filters.get(i);
                // 每次把last對象設定為next，挂到目前Filter的next當中，實作串聯。
                final Invoker<T> next = last;
                last = new Invoker<T>() {

                    // 隻關注重點代碼
                    @Override
                    public Result invoke(Invocation invocation) throws RpcException {
                        Result asyncResult;
                        try {
                            asyncResult = filter.invoke(next, invocation);
                        } catch (Exception e) {
                            // onError callback
                            if (filter instanceof ListenableFilter) {
                                Filter.Listener listener = ((ListenableFilter) filter).listener();
                                if (listener != null) {
                                    listener.onError(e, invoker, invocation);
                                }
                            }
                            throw e;
                        }
                        return asyncResult;
                    }
                };
            }
        }

        return new CallbackRegistrationInvoker<>(last, filters);
    }

    @Override
    public <T> Exporter<T> export(Invoker<T> invoker) throws RpcException {
        if (REGISTRY_PROTOCOL.equals(invoker.getUrl().getProtocol())) {
            return protocol.export(invoker);
        }
        return protocol.export(buildInvokerChain(invoker, SERVICE_FILTER_KEY, CommonConstants.PROVIDER));
    }
}

Dubbo原生的filter定義在META-INF/dubbo/internal/com.alibaba.dubbo.rpc.filter檔案。

echo=com.alibaba.dubbo.rpc.filter.EchoFilter
generic=com.alibaba.dubbo.rpc.filter.GenericFilter
genericimpl=com.alibaba.dubbo.rpc.filter.GenericImplFilter
token=com.alibaba.dubbo.rpc.filter.TokenFilter
accesslog=com.alibaba.dubbo.rpc.filter.AccessLogFilter
activelimit=com.alibaba.dubbo.rpc.filter.ActiveLimitFilter
classloader=com.alibaba.dubbo.rpc.filter.ClassLoaderFilter
context=com.alibaba.dubbo.rpc.filter.ContextFilter
consumercontext=com.alibaba.dubbo.rpc.filter.ConsumerContextFilter
exception=com.alibaba.dubbo.rpc.filter.ExceptionFilter
executelimit=com.alibaba.dubbo.rpc.filter.ExecuteLimitFilter
deprecated=com.alibaba.dubbo.rpc.filter.DeprecatedFilter
compatible=com.alibaba.dubbo.rpc.filter.CompatibleFilter
timeout=com.alibaba.dubbo.rpc.filter.TimeoutFilter
monitor=com.alibaba.dubbo.monitor.support.MonitorFilter
validation=com.alibaba.dubbo.validation.filter.ValidationFilter
cache=com.alibaba.dubbo.cache.filter.CacheFilter
trace=com.alibaba.dubbo.rpc.protocol.dubbo.filter.TraceFilter
future=com.alibaba.dubbo.rpc.protocol.dubbo.filter.FutureFilter

Filter的類圖是下圖所示，其中接口Filter包含了SPI注解。

以EchoFilter作為例子，我們可以看到Filter的實作都帶有@Activate注解，加載類的時候會把帶有@Activate注解的類進行單獨緩存。

@Activate(group = CommonConstants.PROVIDER, order = -110000)
public class EchoFilter implements Filter {

    @Override
    public Result invoke(Invoker<?> invoker, Invocation inv) throws RpcException {
        if (inv.getMethodName().equals($ECHO) && inv.getArguments() != null && inv.getArguments().length == 1) {
            return AsyncRpcResult.newDefaultAsyncResult(inv.getArguments()[0], inv);
        }
        return invoker.invoke(inv);
    }

}

ExtensionLoader的getActivateExtension()内部主要執行擷取系統Filter和使用者自定義Filter兩步驟。
擷取系統Filter當中，如果filter标簽不帶有"-default"字段，就會執行擷取系統Filter對象。
擷取系統Filter對象是從cachedActivates擷取的，而cachedActivates是在ExtensionLoader加載擴充類的時候緩存帶有@Activate的類，也就是@Activate的Filter會在加載擴充類的時被緩存。
系統Filter儲存在exts并按照一定規則進行排序。
擷取自定義Filter根據filter标簽定義的Filter，加載過程中不加載帶有排除符号"-"的Filter，在關鍵字"default"之前的Filter會被優先加載。
自定義Filter一般不帶@Activate标簽，如果帶@Activate标簽就會進入系統Filter的加載流程。

public class ExtensionLoader<T> {

    public List<T> getActivateExtension(URL url, String key, String group) {
        String value = url.getParameter(key);
        return getActivateExtension(url, StringUtils.isEmpty(value) ? null : COMMA_SPLIT_PATTERN.split(value), group);
    }


    public List<T> getActivateExtension(URL url, String[] values, String group) {
        List<T> exts = new ArrayList<>();
        List<String> names = values == null ? new ArrayList<>(0) : Arrays.asList(values);
        // 如果Filter中不帶有"-default"字段，就會加載系統擴充Filter對象。
        if (!names.contains(REMOVE_VALUE_PREFIX + DEFAULT_KEY)) {
            // 擷取所有的擴充類
            getExtensionClasses();
            for (Map.Entry<String, Object> entry : cachedActivates.entrySet()) {
                String name = entry.getKey();
                Object activate = entry.getValue();

                String[] activateGroup, activateValue;

                if (activate instanceof Activate) {
                    activateGroup = ((Activate) activate).group();
                    activateValue = ((Activate) activate).value();
                } else if (activate instanceof com.alibaba.dubbo.common.extension.Activate) {
                    activateGroup = ((com.alibaba.dubbo.common.extension.Activate) activate).group();
                    activateValue = ((com.alibaba.dubbo.common.extension.Activate) activate).value();
                } else {
                    continue;
                }
                if (isMatchGroup(group, activateGroup)
                        && !names.contains(name)
                        && !names.contains(REMOVE_VALUE_PREFIX + name)
                        && isActive(activateValue, url)) {
                    exts.add(getExtension(name));
                }
            }
            // 按照一定的比較規則進行排序
            exts.sort(ActivateComparator.COMPARATOR);
        }
        // 加載使用者自定義擴充Filter對象
        List<T> usrs = new ArrayList<>();
        for (int i = 0; i < names.size(); i++) {
            String name = names.get(i);
            // 帶有排除符号"-"的Filter不加載
            if (!name.startsWith(REMOVE_VALUE_PREFIX)
                    && !names.contains(REMOVE_VALUE_PREFIX + name)) {
                if (DEFAULT_KEY.equals(name)) {
                    // 在default之前的Filter會被系統Filter之前被加載
                    if (!usrs.isEmpty()) {
                        exts.addAll(0, usrs);
                        usrs.clear();
                    }
                } else {
                    usrs.add(getExtension(name));
                }
            }
        }
        if (!usrs.isEmpty()) {
            exts.addAll(usrs);
        }
        return exts;
    }
}

總體來說，針對Filter加載的過程需要搞清楚兩個問題，一個問題是ProtocolFilterWrapper對象的調用鍊路，另外一個是buildInvokerChain的執行過程，兩個問題在上面已經都提到并進行了一定的解釋。

參考

聊聊Dubbo（六）：核心源碼-Filter鍊原理

Dubbo provider Filter鍊原理

開篇

Filter調用鍊分析

Filter調用鍊源碼分析

ProtocolFilterWrapper分析

參考

繼續閱讀

【HTTP】711- 圖解 HTTP 緩存

MyBatis一級緩存中增删改要送出事務，查的話就不用

Redis：Creating Server TCP listening socket 127.0.0.1:6379: bind: No error

SpringBoot交友APP項目實戰（詳細介紹+案例源碼） - 9.小視訊（SpringCache緩存）系列文章目錄一、訪客功能二、分布式存儲FastDFS三、視訊功能四、通用緩存SpringCache

手把手實作RPC架構--簡易版Dubbo構造（三）用戶端動态代理

redis延遲雙删的政策

自定義SDWebImage圖檔緩沖區自清理機制

分布式緩存的基本原理

redis主從複制讀寫分離總結

redis的選擇和定位redis的選擇和定位

Redis單線程模型和IO多路複用

vue-loader-v16/package.json報錯

ZooKeeper ： Curator架構之資料緩存與監聽CuratorCache

阿裡巴巴分布式服務架構 Dubbo 團隊成員梁飛專訪

阿裡巴巴分布式服務架構Dubbo介紹引言SOA化服務架構DubboDubbo的主要特點

Dubbo：來自于阿裡巴巴的分布式服務架構 Dubbo：來自于阿裡巴巴的分布式服務架構
