VPGAME 的 Kubernetes 遷移實踐

作者 | 伍沖斌  VPGAME 運維開發工程師

導讀：VPGAME 是集賽事營運、媒體資訊、大資料分析、玩家社群、遊戲周邊等為一體的綜合電競服務平台。總部位于中國杭州，在上海和美國西雅圖分别設立了電競大資料研發中心和 AI 研發中心。本文将講述 VPGAME 将伺服器遷移至 Kubernetes 的過程。

背景

随着容器技術的日趨成熟，公司近期計劃将服務遷移至容器環境，通過 Kubernetes 對容器進行排程、編排和管理。并借此機會，對服務進行标準化，優化整個 CI/CD 的流程，提高服務部署的效率。

CI/CD 工具的選擇

CI/CD 工具上，我們選擇了 GitLab-CI。GitLab-CI 就是一套配合 GitLab 使用的持續內建系統，以完成代碼送出之後的安裝依賴、編譯、單元測試、lint、鏡像建構以及釋出等工作。

GitLab-CI 完美地和 GitLab 進行內建，在使用的時候隻需要安裝配置 gitlab-runner 即可。GitLab-Runner 在向 GitLab 完成注冊後可以提供進行 CI/CD 操作的環境，負責從 GitLab 中拉取代碼，根據代碼倉庫中配置的 gitlab-ci.yml ，執行相應的指令進行 CI/CD 工作。

相比于 Jenkins，GitLab-CI 配置簡單，隻需在工程中配置 gitlab-ci.yml 檔案完成 CI/CD 流程的編寫，不需要像在 Jenkins 裡一樣配置 webhook 回調位址，也不需要 Jenkins 建立這個項目的編譯配置。并且個人認為 GitLab 的 CI/CD 過程顯示比 Jenkins 更加美觀。當然 Jenkins 依靠它豐富的插件，可以配置很多 GitLab-CI 不存在的功能。按照現在我們的需求， GitLab-CI 簡單易用，在功能也滿足我們的需求。

服務運作環境

容器環境優點

傳統的服務部署方式是在作業系統中安裝好相應的應用依賴，然後進行應用服務的安裝，這種部署方式的缺點是将服務的程式、配置、依賴庫以及生命周期與主控端作業系統緊密地耦合在一起，對服務的更新、擴縮容、遷移等操作不是十分便利。

容器的部署方式則是以鏡像為核心，在代碼進行編譯建構時，将應用程式與應用程式運作所需要的依賴打包成一個鏡像，在部署階段，通過鏡像建立容器執行個體完成服務的部署和運作。進而實作以應用為中心的管理，容器的隔離性實作了資源的隔離，由于容器不需要依賴主控端的作業系統環境，是以可以很好地保證開發、測試和生産環境的一緻性。此外，由于建構好的鏡像是不可變的，并且可以通過 tag 進行版本控制，是以可以提供可靠、頻繁的容器鏡像建構和部署，亦可友善及快速進行復原操作。

Kubernetes 平台功能

Kubernetes（簡稱 k8s），作為一個容器排程、編排和管理平台，可以在實體或虛拟機叢集上排程和運作應用程式容器，提供了一個以容器為核心的基礎架構。通過 Kubernetes，對容器進行編排和管理，可以：

• 快速、可預測地部署服務
• 擁有即時擴充服務的能力
• 滾動更新，完成新功能釋出
• 優化硬體資源，降低成本

阿裡雲容器服務優勢

我們在服務遷移中選用了阿裡雲的容器服務，它基于原生 Kubernetes 進行适配和增強，簡化叢集的搭建和擴容等工作，整合阿裡雲虛拟化、存儲、網絡和安全能力，打造雲端最佳的 Kubernetes 容器化應用運作環境。在便捷性上，可以通過 Web 界面一鍵完成 Kubernetes 叢集的建立、更新以及節點的擴縮容。功能上，在網絡、存儲、負載均衡和監控方面與阿裡雲資源內建，在遷移過程中可以最小化減少遷移帶來的影響。

此外，在選擇叢集建立時，我們選擇了托管版 Kubernetes，隻需建立 Worker 節點，Master 節點由容器服務建立并托管。如此一來，我們在 Worker 節點的規劃與資源隔離上還是具備自主性和靈活性的同時不需要運維管理 Kubernetes 叢集 Master 節點，可以将更多的精力關注在應用服務上。

GitLab Runner 部署

GitLab CI 工作流程

GitLab CI 基本概念

在介紹 GitLab CI 之前，首先簡單介紹一下 GitLab CI 裡的一些基本概念，具體如下：

• Pipeline：Gitlab CI 裡的流水線，每一次代碼的送出觸發 GitLab CI 都會産生一個 Pipeline；
• Stage：每個 Pipeline 由多個 Stage 組成，并且每個 Stage 是有先後順序的；
• Job：GitLab CI 裡的最小任務單元，負責完成具有一件事情，例如編譯、測試、建構鏡像等。每個 Job 都需要指定 Stage ，是以 Job 的執行順序可以通過制定不同的 Stage 來實作；
• GitLab Runner：是具體執行 Job 的環境，每個 Runner 在同一時間隻能執行一個 Job；
• Executor：每個 Runner 在向 GitLab 注冊的時候需要指定 Executor，來決定通過何種類型的執行器來完成 Job。

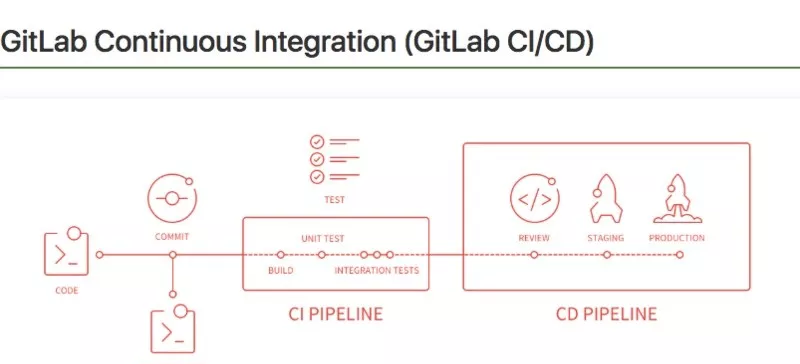

GitLab CI 的工作流程

當有代碼 push 到 GitLab 時，就會觸發一個 Pipeline。然後進行編譯，測試和鏡像建構等操作等操作，其中每一步操作都為一個 Job。在 CD 階段，會将 CI 階段建構出來的結果根據情況部署到測試環境或生産環境。

GitLab Runner 介紹

Gitlab Runner 分類

GitLab 中有三種類型的 Runner ，分别為：

• shared：所有項目使用
• group：group下項目使用
• specific：指定項目使用

我們可以根據需要向 GitLab 注冊不同類型的 Runner，注冊的方式是相同的。

Gitlab Runner 工作過程

Runner 首先會向 GitLab 發起注冊請求，請求内容中包含 token、tag 等資訊，注冊成功後 GitLab 會向 Runner 傳回一個 token，後續的請求，Runner 都會攜帶這個請求。

注冊成功後，Runner 就會不停的向 GitLab 請求 Job，時間間隔是 3s。若沒有請求到 Job，GitLab 傳回 204 No Content。如果請求到 Job，GitLab 會把 Job 資訊傳回回來，Runner 在接收到 Job 之後，會向 GitLab 發送一個确認請求，同時更新任務的狀态。之後，Runner 開始 Job 的執行， 并且會定時地将中間資料，以 Patch 請求的方式發送給 GitLab。

GitLab Runner 的 Executor

Runner 在實際執行 Job 時，是通過調用 Executor 來完成的。Runner 在注冊時提供了 SSH、Shell、Docker、docker-ssh、VirtualBox、Kubernetes 等不同類型的 Executor 來滿足不同的場景和需求。

其中我們常用的有 Shell 和 Docker 等 Executor，Shell 類型主要是利用 Runner 所在主機的環境進行 Job的執行。而 Docker 類型的 Executor 在每個 Job 開始時，拉取鏡像生産一個容器，在容器裡完成 Job，在 Job 完成後，對應的容器就會被銷毀。由于 Docker 隔離性強、輕量且回收，我們在使用時選用 Docker 類型的 Executor 去執行 Job，我們隻要提前做好 Job 所需環境的 Docker 鏡像，在每個 Job 定義好 image 即可使用對應的環境，操作便捷。

GitLab Runner 安裝與配置

Docker 安裝

由于我們需要使用 Docker 類型的 Executor，是以需要在運作 Runnner 的伺服器上先安裝 Docker，具體步驟如下（CentOS 環境）：

安裝需要的軟體包，yum-util 提供 yum-config-manager 功能，另外兩個是 DeviceMapper 驅動依賴：

yum install -y yum-utils device-mapper-persistent-data lvm2

設定 yum 源：

yum-config-manager --add-repo https://download.docker.com/linux/centos/docker-ce.repo

安裝 Docker：

yum install docker-ce -y

啟動并加入開機啟動：

systemctl start docker
systemctl enable docker

Gitlab runner 安裝與啟動

執行下面的指令進行 GitLab Runner 的安裝和啟動：

curl -L https://packages.gitlab.com/install/repositories/runner/gitlab-runner/script.rpm.sh | sudo bash
sudo yum install gitlab-runner -y

gitlab-runner start

GitLab Runner 注冊與配置更新

啟動 GitLab Runner 後還需要向 GitLab 進行注冊，在注冊前需要從 GitLab 裡查詢 token。不同類型的 Runner 對應的 token 擷取的路徑不同。shared Runner 需要 admin 權限的賬号，按如下方式可以擷取對應的 token。

其他兩種類型在對應的頁面下（ group 或 project 首頁）的 setting—>CI/CD—>Runner 可以擷取到 token。

Runner 的注冊方式分為互動式和非互動式兩種。其中互動式注冊方式，在輸入 gitlab-runner register 指令後，按照提示輸入注冊所需要的資訊，包括 gitlab url、token 和 Runner 名字等。這邊個人比較推薦非互動式指令，可以事先準備好指令，完成一鍵注冊，并且非互動式注冊方式提供了更多的注冊選項，可以滿足更多樣化的需求。

按如下示例即可完成一個 Runner 的注冊：

gitlab-runner register  --non-interactive  \
--url "http://git.xxxx.cn"  \
--registration-token  "xxxxxxxxxxx"  \
--executor "docker"  \
--docker-image alpine:latest  \
--description "base-runner-docker"  \
--tag-list "base-runner"  \
--run-untagged="true"   \
--docker-privileged="true"  \
--docker-pull-policy "if-not-present" \
--docker-volumes /etc/docker/daemon.json:/etc/docker/daemon.json \
--docker-volumes /etc/gitlab-runner/key/docker-config.json:/root/.docker/config.json \
--docker-volumes /etc/gitlab-runner/find_diff_files:/usr/bin/find_diff_files  \
--docker-volumes /etc/gitlab-runner/key/id_rsa:/root/.ssh/id_rsa \
--docker-volumes /etc/gitlab-runner/key/test-kube-config:/root/.kube/config

我們可以通過 --docker-pull-policy 指定 Executor 執行 Job 時 Dokcer 鏡像下載下傳政策。--docker-volumes 指定容器與主控端（即 Runner 運作的伺服器）的檔案挂載映射關系。上面挂載的檔案主要是用于 Runner 在執行 Job 時，運用的一些 key，包括通路 GitLab、Docker Harbor 和 Kubernetes 叢集的 key。當然，如果還有其他檔案需要共享給容器，可以通過 --docker-volumes 去指定。

/etc/docker/daemon.json 檔案主要為了可以以 http 方式通路 docker horbor 所做的設定：

{ "insecure-registries" : ["http://docker.vpgame.cn"] }

完成注冊後，重新開機 Runner 即可：

gitlab-runner restart

部署完成後，可以在 GitLab 的 Web 管理界面檢視到不同 Runner 的資訊。

此外，如果一台服務需要注冊多個 Runner ，可以修改 /etc/gitlab-runner/config.toml 中的 concurrent 值增加 Runner 的并發數，修改完之後同樣需要重新開機 Runner。

Docker 基礎鏡像制作

為了滿足不同服務對運作環境的多樣化需求，我們需要為不同語言的服務提前準備不同的基礎鏡像用于建構鏡像階段使用。此外，CI/CD 所需要的工具鏡像也需要制作，作為 Runner 執行 Job 時生成容器所需要的 Docker 鏡像。

所有的鏡像都以編寫 Dockerfile 的形式通過 GitLab 進行管理，并且我們編寫了 .gitlab-ci.yml 檔案，使得每次有 Dockerfile 新增或者修改就會觸發 Pipeline 進行鏡像的建構并上傳到 Harbor 上。這種管理方式有以下優點：

• 按照一定規則自動建構鏡像，可以快速便捷地建立和更新鏡像
• 根據規則可以找到鏡像對應的 Dockerfile，明确鏡像的具體組成
• 團隊成員可以通過送出 Merge Request 自由地建構自己需要的鏡像

鏡像分類

• 運作時基礎鏡像：提供各個語言運作時必須的工具和相應的 package。
• CI 鏡像：基于運作時基礎鏡像，添加單元測試、lint、靜态分析等功能，用在 CI/CD 流程中的 test 環節。
• 打包上線鏡像：用在 CI/CD 流程中的 build 和 deploy 環節。

Dockerfile 目錄結構

每個檔案夾都有 Dockerfile 來描述鏡像的基本情況，其中包含了 Java、PHP、Node 和 Go 等不同語言的運作時基礎鏡像和 CI 鏡像，還有 docker-kubectl 這類工具鏡像的 Dockerfile。

以 PHP 鏡像為例：

php/
├── 1.0
│   ├── Dockerfile
│   ├── ci-1.0
│   │   └── Dockerfile
│   ├── php.ini
│   ├── read-zk-config
│   ├── start_service.sh
│   └── www.conf
└── nginx
    ├── Dockerfile
    ├── api.vpgame.com.conf
    └── nginx.conf

該目錄下有一個名為 1.0 的檔案夾，裡面有一個 Dockerfile 用來建構 php fpm 運作時基礎進行鏡像。主要是在 php:7.1.16-fpm-alpine3.4 加了我們自己定制化的檔案，并指定工作目錄和容器初始指令。

FROM php:7.1.16-fpm-alpine3.4

RUN sed -i 's/dl-cdn.alpinelinux.org/mirrors.aliyun.com/g' /etc/apk/repositories\
    && apk upgrade --update && apk add --no-cache --virtual build-dependencies $PHPIZE_DEPS \
    tzdata postgresql-dev libxml2-dev libmcrypt libmcrypt-dev libmemcached-dev cyrus-sasl-dev autoconf  \
    && apk add --no-cache freetype libpng libjpeg-turbo freetype-dev libpng-dev libjpeg-turbo-dev libmemcached-dev \
    && cp /usr/share/zoneinfo/Asia/Shanghai /etc/localtime \
    && echo "Asia/Shanghai" > /etc/timezone \
    && docker-php-ext-configure gd \
        --with-gd \
        --with-freetype-dir=/usr/include/ \
        --with-png-dir=/usr/include/ \
        --with-jpeg-dir=/usr/include/ \
    && docker-php-ext-install gd pdo pdo_mysql bcmath opcache \
    && pecl install memcached apcu redis \
    && docker-php-ext-enable memcached apcu redis \
    && apk del build-dependencies \
    && apk del tzdata \
    && rm -rf /var/cache/apk/* \
    && rm -rf /tmp/*  \
    && rm -rf /working/* \
    && rm -rf /usr/local/etc/php-fpm.d/*

COPY start_service.sh /usr/local/bin/start_service.sh
COPY read-zk-config /usr/local/bin/read-zk-config
COPY php.ini /usr/local/etc/php/php.ini
COPY www.conf /usr/local/etc/php-fpm.d/www.conf
WORKDIR /work
CMD ["start_service.sh"]

在 1.0/ci-1.0 還有一個 Dockerfile，是用來建構 PHP 在進行單元測試和 lint 操作時所使用的 CI 鏡像。可以看到它基于上面的基礎運作時鏡像增加其他工具來進行建構的。

FROM docker.vpgame.cn/infra/php-1.0

ENV PATH="/root/.composer/vendor/bin:${PATH}"
ENV COMPOSER_ALLOW_SUPERUSER=1

RUN mkdir -p /etc/ssh && echo "StrictHostKeyChecking no" >> /etc/ssh/ssh_config
RUN apk --update add --no-cache make libc-dev autoconf gcc openssh-client git bash  &&\
    echo "apc.enable_cli=1" >> /usr/local/etc/php/conf.d/docker-php-ext-apcu.ini
RUN pecl install xdebug && docker-php-ext-enable xdebug &&\
    echo -e "\nzend_extension=xdebug.so" >> /usr/local/etc/php/php.ini
RUN wget https://vp-infra.oss-cn-beijing.aliyuncs.com/gitlab-ci/software/download/1.6.5/composer.phar -O /bin/composer && \
    chmod +x /bin/composer && \
    composer config -g -q repo.packagist composer https://packagist.laravel-china.org
RUN composer global require -q phpunit/phpunit:~5.0 squizlabs/php_codesniffer:~3.0

WORKDIR /

CMD ["/bin/bash"]

另外 Nginx 目錄下同樣有 Dockerfile，來定制化我們 PHP 項目所需要的 Nginx 鏡像。

在 GitLab 裡第一次增加新的 Dockerfile 或者更改 Dockerfile 時，會觸動 Pipeline 自動進行鏡像的建構并上傳的我們私有的 Docker Harbor 上。

鏡像自動建構基本原理

由于各個鏡像通過 Dockerfile 進行管理， Master 分支有新的合并，可以通過 git diff 指令找出合并前後新增或更新的 Dockerfile，然後根據這些 Dockerfile 依據一定的命名規則建構鏡像，并上傳到 Docker Harbor 上。

for FILE in `bash ./find_diff_files|grep Dockerfile|sort`;
   do
     DIR=`dirname "$FILE"`;
     IMAGE_NAME=`echo $DIR | sed -e 's/\//-/g'`;
     echo $CI_REGISTRY/$HARBOR_DIR/$IMAGE_NAME;
     docker build -t $CI_REGISTRY/$HARBOR_DIR/$IMAGE_NAME -f $FILE $DIR;
     docker push $CI_REGISTRY/$HARBOR_DIR/$IMAGE_NAME;
   done

上面指令中 finddifffiles 基于 git diff 指令找出合并前後有差異的檔案。

加速 tips

• Alpine Linux Package Management（APK）鏡像位址： http://mirrors.aliyun.com ；
• 一些海外軟體下載下傳會比較慢，可以先下載下傳下來上傳至阿裡雲 OSS 後下載下傳。Dockerfile 使用阿裡雲 OSS 作為下載下傳源，減少建構鏡像時間。

基于 .gitlab-ci.yml 的 CI/CD 流程

在完成 GitLab Runner 以及 Docker 基礎鏡像的制作之後，我們便可以進行 CI/CD 流程來完成代碼更新之後的單元測試、lint、編譯、鏡像打包以及部署等工作。通過 GitLab CI 進行 CI/CD 的操作隻需要在代碼倉庫裡編輯和維護一個 .gitlab-ci.yml 檔案，每當代碼有更新，GitLab CI 會讀取 .gitlab-ci.yml 裡的内容，生成一條 Pipeline 進行 CI/CD 的操作。

.gitlab-ci.yml 的文法比較簡單，基于 yaml 文法進行 Job 的描述。我們把 CI/CD 流程中所需要完成的任務拆分成檔案裡的 Job，隻要對每個 Job 完成清晰的定義，便可形成一套合适高效并具有普适性的 CI/CD 流程。

定義 stages

stages 是一個非常重要的概念， 在 .gitlab-ci.yml 中進行全局定義， 在定義 Job 時指定其中的值來表明 Job 所處的 stage。而在 stages 裡元素的順序定義了 Job 的執行順序：所有在相同 stage 的 Job 會并行執行，隻有目前 stage 的所有成功完成後，後面 stage 的 Job 才會去執行。

例如，定義如下 stages：

stages:
  - build
  - test
  - deploy

1. 首先，所有 build 裡的 Job 會并行執行；
2. 當 build 裡所有 Job 執行成功， test 裡所有 Job 會并行執行；
3. 如果 test 裡所有 Job 執行成功， deploy 裡所有 Job 會并行執行；
4. 如果 deploy 裡所有 Job 執行成功， 目前 Pipeline 會被标記為 passed；
5. 當某個 stage 的 Job 執行失敗， Pipeline 會标記為為 failed，其後續stage 的 Job 都不會被執行。

Job 的描述

Job 是 .gitlab-ci.yml 檔案中最重要的組成部分，所有的 CI/CD 流程中所執行的任務均可以需要通過定義 Job 來實作。具體來說，我們可以通過關鍵字來對每一個 Job 進行描述。由于 Job 中的關鍵字衆多，并且用法比較豐富，這邊針對我們自己實戰中的一個 Job 來進行說明。

unittest:
  stage: test
  image: docker.vpgame.cn/infra/php-1.0-ci-1.1
  services:
  - name: docker.vpgame.cn/infra/mysql-5.6-multi
    alias: mysql
  - name: redis:4.0
    alias: redis_default
  script:
  - mv .env.tp .env
  - composer install --no-dev
  - phpunit -v --coverage-text --colors=never --coverage-html=coverage --stderr
  artifacts:
    when: on_success
    paths:
    - vendor/
    - coverage/
    expire_in: 1 hour
  coverage: '/^\s*Lines:\s*\d+.\d+\%/'
  only:
  - branches
  - tags
  tags:
  - base-runner

上面的 Job 主要完成了單元測試的功能，在起始行定義了 Job 的名稱。下面我們來解釋 Job 每個關鍵字的具體含義。

• stage，定義了 Job 所處的 stage，值為定義在全局中 stages 裡的值；
• image，指定了 Runner 運作所需要的鏡像，這個鏡像是我們之前制作的基本鏡像。通過該鏡像運作的 Docker 即是 Job 運作的環境；
• services，Runner 所運作的 Docker 所需要的連接配接依賴，在這邊分别定義了 MySQL 和 Redis，在 Job 運作時會去連接配接這兩個鏡像生成的 Docker；
• script，Job 運作的具體的指令 ，通過 Shell 來描述。此 Job 中的 script 主要完成了代碼的編譯和單元測試；
• artifacts，主要是将此 Job 中完成的結果打包儲存下來，可以通過 when 指定何時儲存，path 定義了儲存的檔案路徑， expire_in 指定了結果儲存的有效期。與之對應的是 dependencies 參數，如果其他 Job 需要此 Job 的 artifacts ，隻需要在 Job 按照如下定義即可；

dependencies:
  - unittest

• only 關鍵字指定了 Job 觸發的時機，該例子中說明隻有分支合并或者打 tag 的情況下，該 Job 才會被觸發；
• 與 only 相對還有 except 關鍵字來排除觸發 Job 某些情況。此外 only 還支援正規表達式，比如；

job:
  only:
    - /^issue-.*$/
  except:
    - branches

這個例子中，隻有以 issue- 開頭 tag 标記才會觸發 Job。如果不加 except 參數，以 issue- 開頭的分支或者 tag 标記會觸發 Job。

• tags，tags關鍵字主要是用來指定運作的 Runner 類型。在我們實際運用中，部署測試環境和生産環境所采用的 Runner 是不一樣的，它們是通過不同的 tag 去辨別區分。

是以，我們在 Job 定義中，通過 tags 指定 Runner 的值，來指定所需要的 Runner。

我們可以看到 Job 的定義非常的清晰和靈活，關于 Job 的使用遠不止這些功能，更詳細的用法可以參考 GitLab CI/CD 官方文檔。

CI/CD 流程編排

在清楚了如何描述一個 Job 之後，我們通過定義一個個 Job，并進行編排形成 Pipelines。因為我們可以描述設定 Job 的觸發條件，是以通過不同的條件可以觸發形成不一樣的 Pipelines。

在 PHP 項目 Kubernetes 上線過程中，我們規定了合并 Master 分支會進行 lint、unitest、build-test 以及 deploy-test 四個 Job。

在測試環境驗證通過之後，我們再通過打 tag 進行正式環境的上線。此處的 Pipelines 包含了 unittest、build-pro 和 deploy-pro 三個 Job。

在 .gitlab-ci.yml 檔案中，test 階段主要完成 lint 和 unitest 兩個 Job，不同的語言在進行 Job 定義時會各有不同。我們重點來看一下 build 和 deploy 兩個 stage 的 Job 描述。build stage：

# Build stage

.build-op:
  stage: build
  dependencies:
  - unittest
  image: docker.vpgame.cn/infra/docker-kubectl-1.0
  services:
  - name: docker:dind
    entrypoint: ["dockerd-entrypoint.sh"]
  script:
  - echo "Image name:" ${DOCKER_IMAGE_NAME}
  - docker build -t ${DOCKER_IMAGE_NAME} .
  - docker push ${DOCKER_IMAGE_NAME}
  tags:
  - base-runner

build-test:
 extends: .build-op
 variables:
   DOCKER_IMAGE_NAME:  ${DOCKER_REGISTRY_PREFIX}/${CI_PROJECT_PATH}:${CI_COMMIT_REF_SLUG}-${CI_COMMIT_SHORT_SHA}
 only:
 - /^testing/
 - master

build-prod:
 extends: .build-op
 variables:
   DOCKER_IMAGE_NAME:  ${DOCKER_REGISTRY_PREFIX}/${CI_PROJECT_PATH}:${CI_COMMIT_TAG}
 only:
 - tags

在這邊，由于 build 階段中測試環境和生産環境進行鏡像打包時基本操作時是相同的，都是根據 Dockerfile 進行鏡像的 build 和鏡像倉庫的上傳。這裡用到了一個 extend 參數，可以減少重複的 Job 描述，使得描述更加地簡潔清晰。

我們先定義一個 .build-op 的 Job，然後 build-test 和 build-prod 都通過 extend 進行繼承，可以通過定義關鍵字來新增或覆寫 .build-op 中的配置。比如 build-prod 重新定義了變量（ variables）DOCKER_IMAGE_NAME以及觸發條件（only）更改為了打 tag 。

這邊我們還需要注意到的是在定義 DOCKER_IMAGE_NAME 時，我們引用了 GitLab CI 自身的一些變量，比如 CI_COMMIT_TAG 表示項目的 commit 的 tag 名稱。我們在定義 Job 變量時，可能會引用到一些 GitLab CI 自身變量，關于這些變量的說明可以參考 GitLab CI/CD Variables 中文文檔。

deploy stage：

# Deploy stage
.deploy-op:
  stage: deploy
  image: docker.vpgame.cn/infra/docker-kubectl-1.0
  script:
  - echo "Image name:" ${DOCKER_IMAGE_NAME}
  - echo ${APP_NAME}
  - sed -i "s~__NAMESPACE__~${NAMESPACE}~g" deployment.yml service.yml
  - sed -i "s~__APP_NAME__~${APP_NAME}~g" deployment.yml service.yml
  - sed -i "s~__PROJECT_NAME__~${CI_PROJECT_NAME}~g" deployment.yml
  - sed -i "s~__PROJECT_NAMESPACE__~${CI_PROJECT_NAMESPACE}~g" deployment.yml
  - sed -i "s~__GROUP_NAME__~${GROUP_NAME}~g" deployment.yml
  - sed -i "s~__VERSION__~${VERSION}~g" deployment.yml
  - sed -i "s~__REPLICAS__~${REPLICAS}~g" deployment.yml
  - kubectl apply -f deployment.yml
  - kubectl apply -f service.yml
  - kubectl rollout status -f deployment.yml
  - kubectl get all,ing -l app=${APP_NAME} -n $NAMESPACE

# Deploy test environment
deploy-test:
  variables:
    REPLICAS: 2
    VERSION: ${CI_COMMIT_REF_SLUG}-${CI_COMMIT_SHORT_SHA}
  extends: .deploy-op
  environment:
    name: test
    url: http://example.com
  only:
  - /^testing/
  - master
  tags:
  - base-runner

# Deploy prod environment
deploy-prod:
  variables:
    REPLICAS: 3
    VERSION: ${CI_COMMIT_TAG}
  extends: .deploy-op
  environment:
    name: prod
    url: http://example.com
  only:
  - tags
  tags:
  - pro-deploy

與 build 階段類似，先先定義一個 .deploy-op 的 Job，然後 deploy-test 和 deploy-prod 都通過 extend 進行繼承。

.deploy-op 主要完成了對 Kubernetes Deployment 和 Service 模闆檔案的一些變量的替換，以及根據生成的 Deployment 和 Service 檔案進行 Kubernetes 服務的部署。

deploy-test 和 deploy-prod 兩個 Job 定義了不同變量（variables）以及觸發條件（only）。除此之外， deploy-prod 通過 tags 關鍵字來使用不同的 Runner，将部署的目标叢集指向給生産環境的 Kubernetes。

這裡還有一個關鍵字 environment 需要特别說明，在定義了 environment 之後，我們可以在 GitLab 中檢視每次部署的一些資訊。除了檢視每次部署的一些資訊之外，我們還可以很友善地進行重新部署和復原。

可以看到，通過對 Job 的關鍵字進行配置，我們可以靈活地編排出我們所需要的 CI/CD 流程，非常好地滿足多樣化的場景。

Deployment 與 Service 配置

在 CI/CD 流程中完成 Docker 鏡像的打包任務之後需要将服務所對應的鏡像部署到 Kubernetes 叢集中。Kubernetes 提供了多種可以編排排程的資源對象。首先，我們簡單了解一下 Kubernetes 中的一些基本資源。

Kubernetes 基本資源對象概覽

Pod

Pod 作為無狀态應用的運作實體是其中最常用的一種資源對象，Kubernetes 中資源排程最小的基本單元，它包含一個或多個緊密聯系的容器。這些容器共享存儲、網絡和命名空間，以及如何運作的規範。

在 Kubernetes 中，Pod 是非持久的，會因為節點故障或者網絡不通等情況而被銷毀和重建。是以我們在 Kubernetes 中一般不會直接建立一個獨立的 Pod，而是通過多個 Pod 對外提供服務。

ReplicaSet

ReplicaSet 是 Kubernetes 中的一種副本控制器，控制由其管理的 Pod，使 Pod 副本的數量維持在預設的個數。ReplicaSets 可以獨立使用，但是在大多數場景下被 Deployments 作為協調 Pod 建立，删除和更新的機制。

Deployment

Deployment 為 Pod 和 ReplicaSet 提供了一個聲明式定義方法。通過在 Deployment 中進行目标狀态的描述，Deployment controller 會将 Pod 和 ReplicaSet 的實際狀态改變為所設定的目标狀态。Deployment 典型的應用場景包括：

• 定義 Deployment 來建立 Pod 和 ReplicaSet
• 滾動更新和復原應用
• 擴容和縮容
• 暫停和繼續 Deployment

Service

在 Kubernetes 中，Pod 會被随時建立或銷毀，每個 Pod 都有自己的 IP，這些 IP 也無法持久存在，是以需要 Service 來提供服務發現和負載均衡能力。

Service 是一個定義了一組 Pod 的政策的抽象，通過 Label Selector 來确定後端通路的 Pod，進而為用戶端通路服務提供了一個入口。每個 Service 會對應一個叢集内部的 ClusterIP，叢集内部可以通過 ClusterIP 通路一個服務。如果需要對叢集外部提供服務，可以通過 NodePort 或 LoadBalancer 方式。

deployment.yml 配置

deployment.yml 檔案用來定義 Deployment。首先通過一個簡單的 deployment.yml 配置檔案熟悉 Deployment 的配置格式。

上圖中 deployment.yml 分為 8 個部分，分别如下：

1. apiVersion 為目前配置格式的版本；
2. kind 指定了資源類型，這邊當然是 Deployment；
3. metadata 是該資源的中繼資料，其中 name 是必需的資料項，還可以指定 label 給資源加上标簽；
4. spec 部分是該 Deployment 的規格說明；
5. spec.replicas 指定了 Pod 的副本數量；
6. spec.template 定義 Pod 的基本資訊，通過 spec.template.metadata 和 spec.template.spec 指定；
7. spec.template.metadata 定義 Pod 的中繼資料。至少需要定義一個 label 用于 Service 識别轉發的 Pod， label 是通過 key-value 形式指定的；
8. spec.template.spec 描述 Pod 的規格，此部分定義 Pod 中每一個容器的屬性，name 和 image 是必需項。

在實際應用中，還有更多靈活個性化的配置。我們在 Kubernetes 的部署實踐中制定了相關的規範，在以上基礎結構上進行配置，得到滿足我們實際需求的 deployment.yml 配置檔案。

在 Kubernetes 的遷移實踐中，我們主要在以下方面對 Deployment 的配置進行了規範的約定：

檔案模闆化

首先我們的 deployment.yml 配置檔案是帶有變量的模版檔案，如下所示：

apiVersion: apps/v1beta2
kind: Deployment
metadata:
  labels:
    app: __APP_NAME__
    group: __GROUP_NAME__
  name: __APP_NAME__
  namespace: __NAMESPACE__

APPNAME__、__GROUPNAME 和 __NAMESPACE__ 這種形式的變量都是在 CI/CD 流程中會被替換成 GitLab 每個 project 所對應的變量，目的是為了多了 project 用相同的 deployment.yml 檔案，以便在進行 Kubernetes 遷移時可以快速複制，提高效率。

服務名稱

• Kubernetes 中運作的 Service 以及 Deployment 名稱由 GitLab 中的 groupname 和 projectname 組成，即 {{groupname}}-{{projectname}}，例：microservice-common；

  此名稱記為 app_name，作為每個服務在 Kubernetes 中的唯一辨別。這些變量可以通過 GitLab-CI 的内置變量中進行擷取，無需對每個 project 進行特殊的配置。

• Lables 中用于識别服務的标簽與 Deployment 名稱保持一緻，統一設定為 app:{{app_name}}。

資源配置設定

節點配置政策，以項目組作為各項目 Pod 運作在哪些 Node 節點的依據，屬于同一項目組的項目的 Pod 運作在同一批 Node 節點。具體操作方式為給每個 Node 節點打上形如 group:__GROUP_NAME__ 的标簽，在 deployment.yml 檔案中做如下設定進行 Pod 的 Node 節點選擇：

...
  spec:
    ...
    template:
      ...
      spec:
        ...
        affinity:
          nodeAffinity:
            requiredDuringSchedulingIgnoredDuringExecution:
              nodeSelectorTerms:
              - matchExpressions:
                - key: group
                  operator: In
                  values:
                  - __GROUP_NAME__
     ...

資源請求大小，對于一些重要的線上應用，limit 和 request 設定一緻，資源不足時 Kubernetes 會優先保證這些 Pod 正常運作。為了提高資源使用率。對一些非核心，并且資源不長期占用的應用，可以适當減少 Pod 的 request，這樣 Pod 在排程時可以被配置設定到資源不是十分充裕的節點，提高使用率。但是當節點的資源不足時，也會優先被驅逐或被 oom kill。

健康檢查（Liveness/Readiness）配置

Liveness 主要用于探測容器是否存活，若監控檢查失敗會對容器進行重新開機操作。Readiness 則是通過監控檢測容器是否正常提供服務來決定是否加入到 Service 的轉發清單接收請求流量。Readiness 在更新過程可以發揮重要的作用，防止更新時異常的新版本 Pod 替換舊版本 Pod 導緻整個應用将無法對外提供服務的情況。

每個服務必須提供可以正常通路的接口，在 deployment.yml 檔案配置好相應的監控檢測政策。

...
spec:
  ...
  template:
    ...
    spec:
      ...
      containers:
      - name: fpm
        livenessProbe:
          httpGet:
            path: /__PROJECT_NAME__
            port: 80
          initialDelaySeconds: 3
          periodSeconds: 5
        readinessProbe:
          httpGet:
            path: /__PROJECT_NAME__
            port: 80
          initialDelaySeconds: 3
          periodSeconds: 5
        ...
   ...

更新政策配置

更新政策我們選擇 RollingUpdate 的方式，即在更新過程中滾動式地逐漸建立新版本的 Pod，待建立 Pod 正常啟動後逐漸 kill 掉老版本的 Pod，最終全部新版本的 Pod 替換為舊版本的 Pod。

我們還可以設定 maxSurge 和 maxUnavailable 的值分别控制更新過程中最多可以比原先設定多出的 Pod 比例以及更新過程中最多有多少比例 Pod 處于無法提供服務的狀态。

...
spec:
  ...
  strategy:
    rollingUpdate:
      maxSurge: 25%
      maxUnavailable: 25%
    type: RollingUpdate
...

日志配置

采用 log-tail 對容器日志進行采集，所有服務的日志都上報到阿裡雲日志服務的一個 log-store中。在 deployment.yml 檔案裡配置如下：

...
spec:
  ...
  template:
    ...
    spec:
      ...
      containers:
      - name: fpm
        env:
        - name: aliyun_logs_vpgame
          value: stdout
        - name: aliyun_logs_vpgame_tags
          value: topic=__APP_NAME__
        ...
   ...

通過設定環境變量的方式來指定上傳的 Logstore 和對應的 tag，其中 name 表示 Logstore 的名稱。通過 topic 字段區分不同服務的日志。

監控配置

通過在 Deployment 中增加 annotations 的方式，令 Prometheus 可以擷取每個 Pod 的業務監控資料。配置示例如下：

...
spec:
 ...
 template:
    metadata:
      annotations:
        prometheus.io/scrape: "true"
        prometheus.io/port: "80"
        prometheus.io/path: /{{ project_name }}/metrics
  ...

其中 prometheus.io/scrape: "true" 表示可以被 Prometheus 擷取，prometheus.io/port 表示監控資料的端口，prometheus.io/path 表示擷取監控資料的路徑。

service.yml 配置

service.yml 檔案主要對 Service 進行了描述。

apiVersion: v1
kind: Service
metadata:
  annotations:
    service.beta.kubernetes.io/alicloud-loadbalancer-address-type: intranet
  labels:
    app: __APP_NAME__
  name: __APP_NAME__
  namespace: __NAMESPACE__
spec:
  ports:
  - port: 80
    protocol: TCP
    targetPort: 80
  selector:
    app: __APP_NAME__
  type: LoadBalancer

對 Service 的定義相比于 Deoloyment 要簡單的多，通過定義 spec.ports 的相關參數可以指定 Service 的對外暴露的端口已經轉發到後端 Pod 的端口。spec.selector 則是指定了需要轉發的 Pod 的 label。

另外，我們這邊是通過負載均衡器類型對外提供服務，這是通過定義 spec.type 為 LoadBalancer 實作的。通過增加 metadata.annotations 為 service.beta.kubernetes.io/alicloud-loadbalancer-address-type: intranet 可以在對該 Service 進行建立的同時建立一個阿裡雲内網 SLB 作為對該 Service 請求流量的入口。

如上圖所示，EXTERNAL-IP 即為 SLB 的 IP。

總結

在以上工作的基礎上，我們對各個服務劃分為幾類（目前基本上按照語言進行劃分），然後為每一類中的服務通過 .gitlab-ci.yml 制定一套統一的 CI/CD 流程，與此相同的，同一類中的服務共用一個 Deployment 和 Service 模闆。這樣我們在進行服務遷移到 Kubernetes 環境時可以實作快速高效地遷移。

當然，這隻是遷移實踐路上邁出的第一步，在 Kubernetes 中的服務的穩定性、性能、自動伸縮等方面還需要更深入地探索和研究。

“ 阿裡巴巴雲原生微信公衆号（ID：Alicloudnative）關注微服務、Serverless、容器、Service Mesh等技術領域、聚焦雲原生流行技術趨勢、雲原生大規模的落地實踐，做最懂雲原生開發者的技術公衆号。”
