Qt編寫安防視訊監控系統10-視訊輪詢

一、前言

視訊輪詢在視訊監控系統中是一個基礎的核心功能，尤其是上了大屏以後，這個功能是必須的，根據預先設定的輪詢間隔逐個加載視訊到預先設定的通道畫面數中，輪詢間隔、輪詢畫面數、輪詢采用的碼流類型（主碼流、子碼流）都可以在系統設定中進行統一設定，輪詢的視訊源采用錄影機表中的所有錄影機，當畫面數不夠的時候，其餘留白顯示即可，輪詢到最後一個視訊，重新從第一個開始輪詢。

在輪詢的過程中有兩種處理方式，一種是立即加載所有目前輪詢的視訊，一種是排隊加載，建議電腦組態不高的情況下排隊加載，這樣可以避免瞬間CPU暴增的情況發生，如果電腦組態較差，同時瞬間加載16個視訊，此時CPU會暴增一次，記憶體都在此時配置設定，而如果采用排隊的方式，比如間隔0.3秒加載下一個，這樣就避免了這個問題，壓力也不會很大。

體驗位址：

https://pan.baidu.com/s/1bbL2ZughZAgfIGrexyN-9g

提取碼：zkeh 。

二、系統介紹

監控系統是由攝像、傳輸、控制、顯示、記錄登記5大部分組成。錄影機通過同軸視訊電纜将視訊圖像傳輸到控制主機，控制主機再将視訊信号配置設定到各螢幕及錄像裝置，同時可将需要傳輸的語音信号同步錄入到錄像機内。 通過控制主機，操作人員可發出指令，對雲台的上、下、左、右的動作進行控制及對鏡頭進行調焦變倍的操作，并可通過控制主機實作在多路錄影機及雲台之間的切換。利用特殊的錄像處理模式，可對圖像進行錄入、回放、處理等操作，使錄像效果達到最佳。

視訊監控系統由實時控制系統、監視系統及管理資訊系統組成。實時控制系統完成實時資料采集處理、存儲、回報的功能；監視系統完成對各個監控點的全天候的監視，能在多操作控制點上切換多路圖像；管理資訊系統完成各類所需資訊的采集、接收、傳輸、加工、處理，是整個系統的控制核心。視訊監控系統是安全防範系統的組成部分，它是一種防範能力較強的綜合系統。視訊監控以其直覺、友善、資訊内容豐富而廣泛應用于許多場合。

三、功能特點

1. 支援16畫面切換，全屏切換等，包括1+4+6+8+9+13+16畫面切換。
2. 支援alt+enter全屏，esc退出全屏。
3. 自定義資訊框+錯誤框+詢問框+右下角提示框。
4. 17套皮膚樣式随意更換，所有樣式全部統一，包括菜單等。
5. 雲台儀表盤滑鼠移上去高亮，八個方位精準識别。
6. 底部畫面工具欄（畫面分割切換+截圖聲音等設定）移上去高亮。
7. 可在配置檔案更改左上角logo+中文軟體名稱+英文軟體名稱。
8. 封裝了百度地圖，三維切換，裝置點位，滑鼠按下擷取經緯度等。
9. 堆棧窗體，每個窗體都是個單獨的qwidget，友善編寫自己的代碼。
10. 頂部滑鼠右鍵菜單，可動态控制時間CPU+左上角面闆+左下角面闆+右上角面闆+右下角面闆的顯示和隐藏，支援恢複預設布局。
11. 工具欄可以放置多個小圖示和關閉圖示。
12. 左側右側可拖動拉伸，并自動記憶寬高位置，重新開機後恢複。
13. 輕按兩下錄影機節點自動播放視訊，輕按兩下節點自動依次添加視訊，會自動跳到下一個，輕按兩下父節點自動添加該節點下的所有視訊。
14. 錄影機節點拖曳到對應窗體播放視訊，同時支援拖曳本地檔案直接播放。
15. 視訊畫面窗體支援拖曳交換，瞬間響應。
16. 輕按兩下節點+拖曳節點+拖曳窗體交換位置，均自動更新url.txt。
17. 支援從url.txt中加載16通道視訊播放，自動記憶最後通道對應的視訊，軟體啟動後自動打開播放。
18. 右下角音量條控件，失去焦點自動隐藏，音量條帶靜音圖示。
19. 內建百度地圖，可以添加裝置對應位置，自動生成地圖，支援縮放和三維地圖，提供地圖風格選擇，共12種風格。
20. 視訊拖動到通道窗體外自動删除視訊。
21. 滑鼠右鍵可删除目前+所有視訊，截圖目前+所有視訊。
22. 錄像機管理、錄影機管理，可添加删除修改導入導出列印資訊，立即應用新的裝置資訊生成樹狀清單，不需重新開機。
23. 在pro檔案中可以自由開啟是否加載地圖。
24. 視訊播放可選四種核心自由切換，vlc+ffmpeg+easyplayer+海康sdk，均可在pro中設定。
25. 可設定1+4+9+16畫面輪詢，可設定輪詢間隔以及輪詢碼流類型等，直接在主界面底部工具欄右側單擊啟動輪詢按鈕即可，再次單擊停止輪詢。
26. 預設超過10秒鐘未操作自動隐藏滑鼠指針。
27. 高度可定制化，使用者可以很友善的在此基礎上衍生自己的功能，支援linux系統。

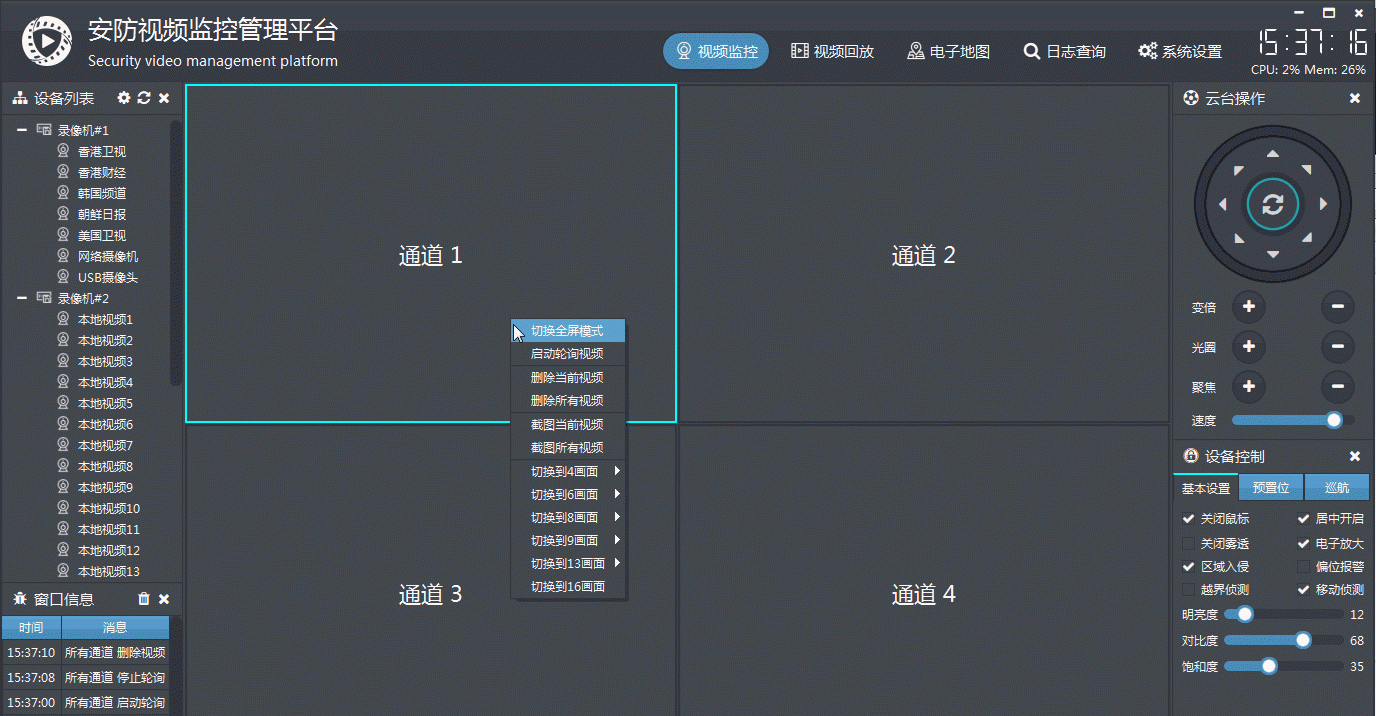

四、效果圖

五、核心代碼

void frmVideoPanel::poll()
{
    if (actionPoll->text() == "啟動輪詢視訊") {
        actionPoll->setText("停止輪詢視訊");
    } else {
        actionPoll->setText("啟動輪詢視訊");
    }

    //優先把圖示切換,使得看起來反應很快
    IconFont::Instance()->setIcon(ui->btnPoll, App::Polling ? 0xea14 : 0xea13, iconSize);

    //啟動和停止輪詢
    if (!App::Polling) {
        //根據輪詢畫面數計算每次的url位址
        pollUrls.clear();
        for (int i = 0; i < DBData::IpcInfo_Count; i = i + App::PollType) {
            QStringList list;
            for (int j = i; j < i + App::PollType; j++) {
                if (j < DBData::IpcInfo_Count) {
                    list << (App::PollRtsp == 0 ? DBData::IpcInfo_RtspAddrMain.at(j) : DBData::IpcInfo_RtspAddrSub.at(j));
                }
            }

            pollUrls << list.join("|");
        }

        //删除所有視訊,切換到對應的輪詢通道畫面數
        delete_video_all();
        if (App::PollType == 1) {
            ui->btnVideo1->click();
        } else if (App::PollType == 4) {
            ui->btnVideo4->click();
        } else if (App::PollType == 9) {
            ui->btnVideo9->click();
        } else if (App::PollType == 16) {
            ui->btnVideo16->click();
        }

        QUIHelper::sleep(500);

        //立馬啟動輪詢,并執行一次
        timerPoll->start(App::PollInterval * 1000);
        pollIndex = 0;
        polling();
    } else {
        timerPoll->stop();
    }

    App::Polling = !App::Polling;
    App::writeConfig();
    DeviceHelper::addMsg(App::Polling ? "所有通道 啟動輪詢" : "所有通道 停止輪詢");
}

void frmVideoPanel::polling()
{
    //如果攝像頭清單數量為空則停止定時器
    if (DBData::IpcInfo_Count == 0) {
        timerPoll->stop();
        return;
    }

    if (pollIndex == pollUrls.count()) {
        pollIndex = 0;
    }

    QStringList list = pollUrls.at(pollIndex).split("|");
    pollIndex++;

    //方式1為立即加載,方式2為排隊加載,建議方式2
#if 0
    for (int i = 0; i < list.count(); i++) {
        widgets.at(i)->close();
        widgets.at(i)->setUrl(list.at(i));
        widgets.at(i)->open();
    }
#else
    QStringList urls;
    for (int i = 0; i < App::VideoCount; i++) {
        if (i < list.count()) {
            urls << list.at(i);
        } else {
            urls << "";
        }
    }

#ifdef videovlc
    VideoVlc::Instance()->setUrls(urls);
    VideoVlc::Instance()->start();
#elif videoffmpeg
    VideoFFmpeg::Instance()->setUrls(urls);
    VideoFFmpeg::Instance()->start();
#elif easyplayer
    VideoEasyPlayer::Instance()->setUrls(urls);
    VideoEasyPlayer::Instance()->start();
#elif haikang
    VideoHaiKang::Instance()->setUrls(urls);
    VideoHaiKang::Instance()->start();
#endif

#endif
}
