針對100G QSFP28 SR4光子產品的特征及工作原理進行分析

100G光子產品是為了适應網絡市場由10G逐漸向40G、100G發展的趨勢而誕生的傳輸速率為100G的光子產品，在建構100G網絡系統中發揮了至關重要的作用。

由于光通信行業的快速發展，使用者對高速率的産品需越來越多，現在低速率的光子產品已經開始不能滿足使用者的傳輸需求。在這種情況下，100G光子產品成為了市場的熱點。100G光子產品在近幾年來憑借着高速率和成本效益高能成為市場的焦點。100G QSFP28光子產品的有哪些特征？工作原理是怎樣？接下來易天光通信ETU-LINK将通過100G QSFP28 SR4光子產品的特征和工作原理進行分析。

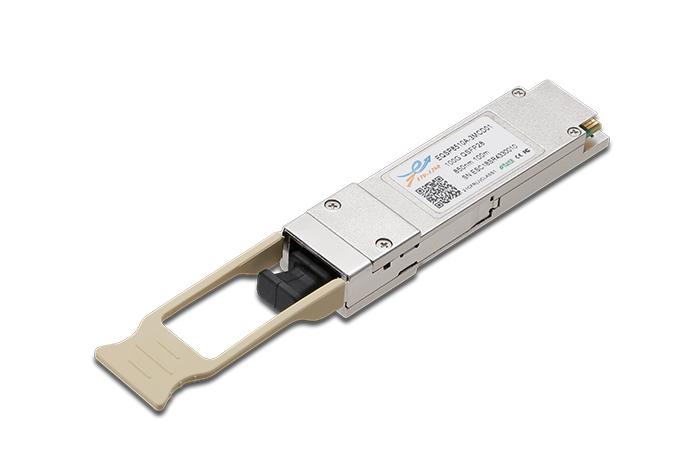

100G QSFP28 SR4光子產品的特性

由于資料中心内使用的大多是多模光纖，是以IEEE為100G QSFP28光子產品制定了一種專門支援多模光纖短距離傳輸應用的标準：100GBASE-SR4。其特性如下：

①4通道全雙工收發子產品

②傳輸速率高達每通道26Gbps

③4通道850nm VCSEL陣列

④4通道PIN光電探測器陣列

⑤接收端和發射端内置CDR電路

⑥采用MPO光纖接口

⑦通過OM3多模光纖的傳輸距離為70m，OM4多模光纖的傳輸距離為100m

⑧内置DDM數字診斷功能

⑨工作溫度0℃ ~70℃

⑩工作電壓3.3v

⑾符合RoHS 6認證

⑿低功耗

100G QSFP28 SR4光子產品的工作原理

100GQSFP28SR4光子產品主要由資料恢複子產品、陣列驅動子產品、雷射發射子產品、光電轉換子產品及電信号處理子產品這幾部分組成，下面我們來簡單分析一下其工作原理。

1、首先，資料恢複子產品會将輸入的100G電信号進行資料恢複處理，然後再将處理後的電信号輸入到陣列驅動子產品；

2、陣列驅動子產品接着将接收的電信号進行調制解調處理，再傳送給雷射發射子產品；

3、在雷射發射子產品這部分，電信号會被轉換為光信号，然後被耦合到光纖中；

4、被耦合的光信号會傳輸給光電轉換子產品，然後再一次轉換為電信号，輸出給所述電信号處理子產品；

5、最後電信号處理子產品用于将電信号依次進行電流轉換電壓、放大處理後輸出到主要制端。

目前市場上推出的100G光子產品類型主要有：CXP光子產品、CFP光子產品、CFP2光子產品、CFP4光子產品以及QSFP28光子產品,而市場應用較多的也就是QSFP28光子產品。随着100G網絡的應用越來越普遍，光子產品的價格會變得更加實惠。
