阿裡雲InfluxDB®Raft HybridStorage實作方案

背景

       阿裡雲InfluxDB®是阿裡雲基于開源版InfluxDB打造的一款時序資料庫産品，提供更穩定的持續運作狀态、更豐富強大的時序資料計算能力。在現有的單節點版本之外，阿裡雲InfluxDB®團隊還将推出多節點的高可用版本。

       我們知道現有的開源版InfluxDB隻提供單節點的能力，早期開源的叢集版本功能不完善、且社群不再提供更新與支援。經過對官網商業版InfluxDB現有文檔的研究，我們猜測在商業版InfluxDB叢集方案中，meta資訊叢集是基于一緻性協定Raft做同步的，而資料是異步複制的。這種分離的方式雖然有優點，但也引起了一系列的一緻性問題，在一些公開的文檔中，官方也承認這種資料複制方案并不令人滿意。

       是以，團隊在參考多項技術選型後，決定采用最為廣泛使用并有較長曆史積累的ETCD/Raft作為核心元件實作阿裡雲InfluxDB®的Raft核心，對使用者所有的寫入或一緻性讀請求直接進行Raft同步（不做meta資訊同步與資料寫入在一緻性過程中的拆分），保證多節點高可用版本擁有滿足強一緻性要求的能力。

       有幸筆者參與到多節點的高可用版本的開發中，期間遇到非常多的挑戰與困難。其中一項挑戰是ETCD的Raft架構移植過程中，在移除了ETCD自身較為複雜、對時序資料庫沒有太多作用的Raft日志子產品後，所帶來的一系列問題。本文就業界Raft日志的幾種不同實作方案做讨論，并提出一種自研的Raft HybridStorage方案。

業内方案

ETCD

       由于我們采用了ETCD/Raft的方案，繞不開讨論一下ETCD本家的Raft日志實作方式。

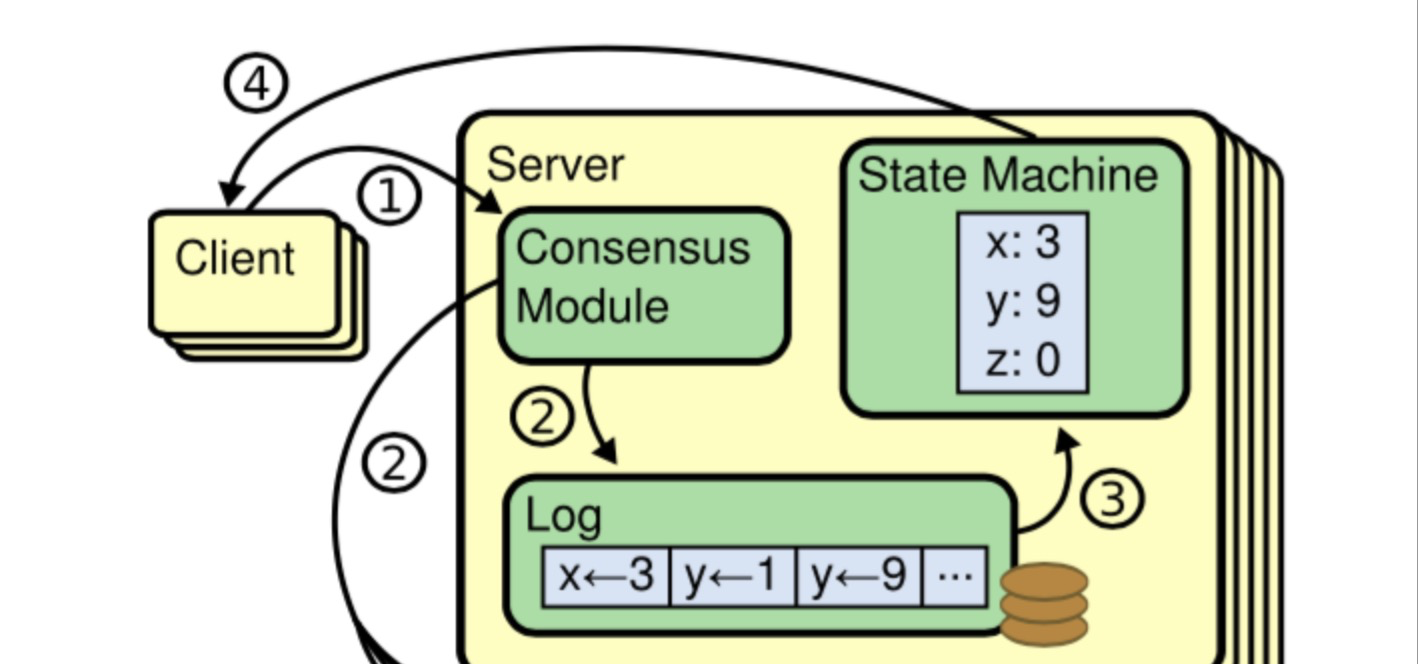

       官網對Raft的基本處理流程總結參考下圖所示，協定細節本文不做擴充：

       對于ETCD的Raft日志，主要包含兩個主要部分：檔案部分（WAL）、記憶體存儲部分（MemoryStorage）。

       檔案部分（WAL），是ETCD Raft過程所用的日志檔案。Raft過程中收到的日志條目，都會記錄在WAL日志檔案中。該檔案隻會追加，不會重寫和覆寫。

       記憶體存儲部分（MemoryStorage），主要用于存儲Raft過程用到的日志條目一段較新的日志，可能包含一部分已共識的日志和一些尚未共識的日志條目。由于是記憶體維護，可以靈活的重寫替換。MemoryStorage有兩種方式清理釋放記憶體：第一種是compact操作，對appliedId之前的日志進行清理，釋放記憶體；第二種是周期snapshot操作，該操作會建立snapshot那一時刻的ETCD全局資料狀态并持久化，同時清理記憶體中的日志。

       在最新的ETCD 3.3代碼倉庫中，ETCD已經将Raft日志檔案部分（WAL）和Raft日志記憶體存儲部分（MemoryStorage）都抽象提升到了與Raft節點（Node）、Raft節點id以及Raft叢集其他節點資訊（*membership.RaftCluster）平級的Server層級，這與老版本的ETCD代碼架構有較大差別，在老版本中Raft WAL與MemoryStorage都僅僅隻是Raft節點（Node）的成員變量。

       一般情況下，一條Raft日志的檔案部分與記憶體存儲部配置設定合産生作用，寫入時先寫進WAL，保證持久化；随之馬上追加到MemoryStorage中，保證熱資料的高效讀取。

       無論是檔案部分還是記憶體存儲部分，其存儲的主要資料結構一緻，都是raftpb.Entry。一條log Entry主要包含以下幾個資訊：

參數	描述
Term	leader的任期号
Index	目前日志索引
Type	日志類型
Data	日志内容

       此外，ETCD Raft日志的檔案部分（WAL）還會存儲針對ETCD設計的一些額外資訊，比如日志類型、checksum等等。

CockroachDB

       CockroachDB是一款開源的分布式資料庫，具有NoSQL對海量資料的存儲管理能力，又保持了傳統資料庫支援的ACID和SQL等，還支援跨地域、去中 心、高并發、多副本強一緻和高可用等特性。

       CockroachDB的一緻性機制也是基于Raft協定：單個Range的多個副本通過Raft協定進行資料同步。Raft協定将所有的請求以Raft Log的形式串行化并由Leader同步給Follower，當絕大多數副本寫Raft Log成功後，該Raft Log會标記為Committed狀态，并Apply到狀态機。

       我們來分析一下CockroachDB Raft機制的關鍵代碼，可以很明顯的觀察到也是從鼻祖ETCD的Raft架構移植而來。但是CockroachDB删除了ETCD Raft日志的檔案存儲部分，将Raft日志全部寫入RocksDB，同時自研一套熱資料緩存（raftentry.Cache），利用raftentry.Cache與RocksDB自身的讀寫能力（包括RocksDB的讀緩存）來保證對日志的讀寫性能。

       此外，Raft流程中的建立snapshot操作也是直接儲存到RocksDB。這樣實作的原因，個人推測是可能由于CockroachDB底層資料存儲使用的就是RocksDB，直接使用RocksDB的能力讀寫WAL或者存取snapshot相對簡單，不需要再額外開發适用于CockroachDB特性的Raft日志子產品了。

自研HybridStorage

移除snapshot

       在阿裡雲InfluxDB多節點高可用方案實作過程中，我們采用了ETCD/Raft作為核心元件，根據移植過程中的探索與InfluxDB實際需要，移除了原生的snapshot過程。同時放棄原生的日志檔案部分WAL，而改用自研方案。

       為什麼移除snapshot呢？原來在Raft的流程中，為了防止Raft日志的無限增加，會每隔一段時間做snapshot，早于snapshot index的Raft日志請求，将直接用snapshot回應。然而我們的單Raft環架構如果要做snapshot，就是對整個InfluxDB做，将非常消耗資源和影響性能，而且過程中要鎖死整個InfluxDB，這都是不能讓人接受的。是以我們暫時不啟用snapshot功能，而是存儲固定數量的、較多的Raft日志檔案備用。

       自研的Raft日志檔案子產品會周期清理最早的日志防止磁盤開銷過大，當某個節點下線的時間并不過長時，其他正常節點上存儲的日志檔案如果充足，則足夠滿足它追取落後的資料。但如果真的發生單節點當機太長，正常節點的日志檔案已出現被清理而不足故障節點追取資料時，我們将利用InfluxDB的backup和restore工具，将落後節點還原至被Raft日志涵蓋的較新的狀态，然後再做追取。

       在我們的場景下，ETCD自身的WAL子產品并不适用于InfluxDB。ETCD的WAL是純追加模式的，當故障恢複時，正常節點要相應落後節點的日志請求時，就有必要分析并提取出相同index且不同term中那條最新的日志，同時InfluxDB的一條entry可能包含超過20M的時序資料，這對于非kv模式的時序資料庫而言是非常大的磁盤開銷。

HybridStorage設計

       我們自研的Raft日志子產品命名為HybridStorage，即意為記憶體與檔案混合存取，記憶體保留最新熱資料，檔案保證全部日志落盤，記憶體、檔案追加操作高度一緻。

       HybridStorage的設計思路是這樣的：

       （1）保留MemoryStorage：為了保持熱資料的讀取效率，記憶體中的MemoryStorage會保留作為熱資料cache提升性能，但是周期清理其中最早的資料，防止記憶體消耗過大。

       （2）重新設計WAL：WAL不再是像ETCD那樣的純追加模式、也不需要引入類似RocksDB這樣重的讀寫引擎。新增的日志在MemoryStorage與WAL都會儲存，WAL檔案中最新内容始終與MemoryStorage保持完全一緻。

       一般情況下，HybridStorage新增不同index的日志條目時，需要在寫記憶體日志時同時操作檔案執行類似的增減。正常寫入流程如下圖所示：

       當出現了同index不同term的日志條目的情況，此時執行truncate操作，截斷對應檔案位置之後一直到檔案尾部的全部日志，然後重新用append方式寫入最新term編号的日志，操作邏輯上十厘清晰，不存在Update檔案中間的某個位置的操作。

       例如在一組Raft日志執行append操作時，出現了如下圖所示的同index（37、38、39）不同term的日志條目的情況。在MemoryStorage的處理方式是：找到對應index位置的記憶體位置（記憶體位置37），并抛棄從位置A以後的全部舊日志占用的記憶體資料（因為在Raft機制中，這種情況下記憶體位置37以後的那些舊日志都是無效的，無需保留），然後拼接上本次append操作的全部新日志。在自研WAL也需要執行類似的操作，找到WAL檔案中對應index的位置（檔案位置37），删除從檔案位置37之後的所有檔案内容，并寫入最新的日志。如下圖分析：

方案對比

       ETCD的方案，Raft日志有2個部分，檔案與記憶體，檔案部分因為隻有追加模式，是以并不是每一條日志都是有效的，當出現同index不同term的日志條目時，隻有最新的term之後的日志是生效的。配合snapshot機制，非常适合ETCD這樣的kv存儲系統。但對于InfluxDB高可用版本而言，snapshot将非常消耗資源和影響性能，而且過程中要鎖死整個InfluxDB。同時，一次Raft流程的一條entry可能包含超過20M的時序資料。是以這種方案不适合。

       CockroachDB的方案，看似偷懶使用了RocksDB的能力，但因其底層存儲引擎也是RocksDB，是以無何厚非。但對于我們這樣需要Raft一緻性協定的時序資料庫而言，引入RocksDB未免過重了。

       自研的Raft HybridStorage是比較符合阿裡雲InfluxDB®的場景的，本身子產品設計輕便簡介，記憶體保留了熱資料緩存，檔案使用接近ETCD append only的方式，遇到同index不同term的日志條目時執行truncate操作，删除備援與無效資料，降低了磁盤壓力。

總結

       本文對比了業内常見的兩種Raft日志的實作方案，也展示了阿裡雲InfluxDB®團隊自研的HybridStorage方案。在後續開發過程中，團隊内還會對自研Raft HybridStorage進行多項優化，例如異步寫、日志檔案索引、讀取邏輯優化等等。也歡迎讀者提出自己的解決方案。相信阿裡雲InfluxDB®團隊在技術積累與沉澱方面會越做越好，成為時序資料庫技術上司者。
