最詳細版本|UI2Code智能生成Flutter代碼——機器生成代碼

作者： 閑魚技術-上葉，餘晏

背景

  在

《UI2CODE--整體設計》

篇中，我們提到UI2Code工程的整體流程。前步圖檔分析之後，我們可以得到對應的DSL布局描述。利用DSL的資訊，結合IntelliJ Plugin介面工具，面向使用者提供生成對應Flutter代碼。

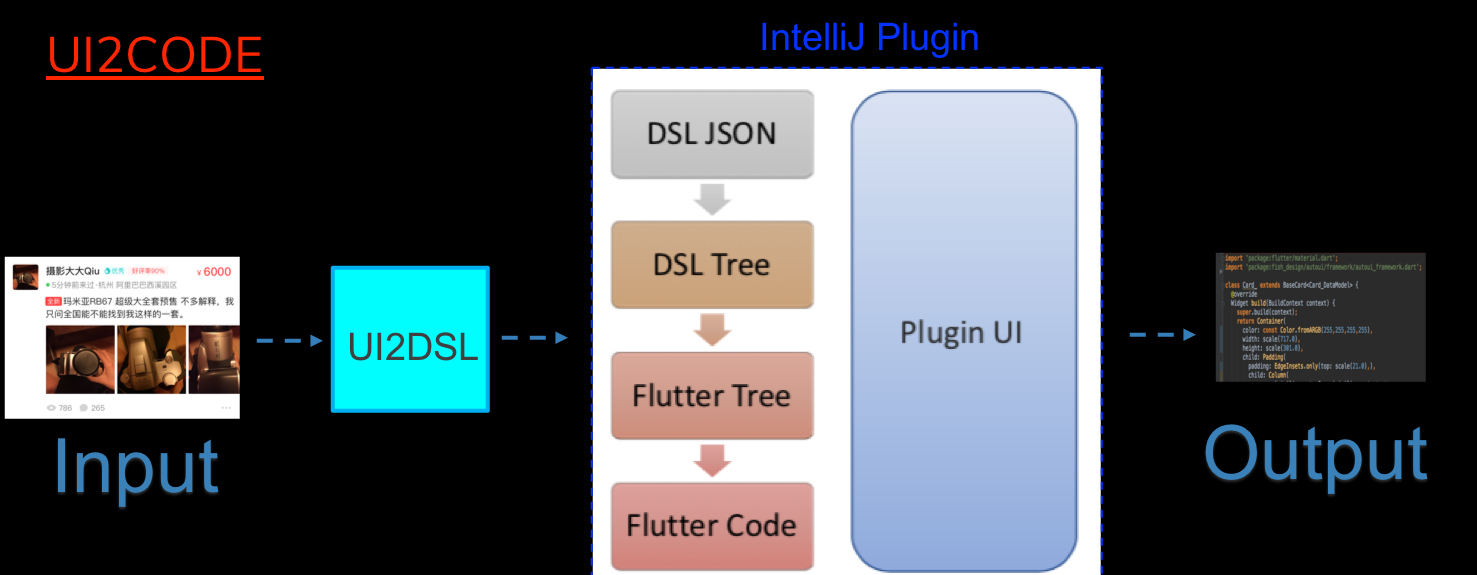

  本篇主要介紹我們如何處理DSL的資訊，想法上即是Flutter的翻譯機。總體概念如下：

輸入的DSL是什麼？

  DSL做為一種描述語言，抽象表示為了解決某一類任務而專門設計的計算機語言。在此我們的DSL代表圖像識别和布局識别側的輸出，為一JSON格式。

  這些資訊主要描述了這個圖層（Layer）的範圍（Frame）、是什麼樣子的類型（Type）、是什麼樣子的樣式（Styles）、含有哪些資料（Value）等等。圖層集(Layers)欄位則代表了這張視覺稿的所有圖層。

核心思路

  本節的目标是将DSL翻譯成目标的Flutter代碼。我們首先需要了解的是分散的圖層間的關系，可能會有交疊、可能是并列排版。知道了關系之後，需想辦法轉化成Flutter widget的視圖，根據此視圖來生産對應代碼。

  架構上我們把DSL tree和Flutter tree的建立，分拆為兩個獨立的分界。這樣比較容易定義問題，并且保持彈性。如果今天的目智語言換成Weex或是iOS UI，我們就隻需要更動代碼翻譯的模組。

第一把刀：DSL tree建立

  上圖的左側代表了來源DSL的layers資料，代表者一個一個的圖層。右側是目标的DSL Tree，這棵樹的結構上明确叙述了圖層之間的包裹、交疊等關系。并且包含了某些特殊關系的節點聚合。

  作法上利用每個Layer的Frame，以及所屬的類别(文字、圖像、容器)，利用下面的規則組合樹的關系：

1. 圖層之間的包裹關系，例如某些圖層為容器，代表下面是可以挂其他節點的（這邊帶有背景屬性的容器，我們定義稱之為Shape）
2. 區塊式元件（Block, 如ListView/GridView）。可以将圖層組成View item的關系
3. 閑魚定義的元件資訊（如CI以及BI），這部份非閑魚工程可以忽略
4. 重複布局（Repeat）的資訊，将相同的圖層歸類合并，目的為簡化樹

  根據以上我們采用了分層，由大至小的次序将Layer分群合并。另外，在合并時layer之間彼此可能有關聯；它們可能同屬于Block，也可能同屬于某個Repeat。是以對于上面定義的Repeat、BI、Block、CI、Shape都可能有交錯的嵌套關系，這是必須要處理的部份。

第二把刀：Flutter tree建立

  在Flutter Tree的建構中，核心概念先處理布局。布局的概念如剝洋蔥一般，我們先去除四周的padding，然後以人類視覺layout的直覺先嘗試橫切分，再進行豎切分。

1.先剝洋蔥去除padding

2.接著我們的算法會先嘗試是否可以橫切，如下圖我們可以切割成為Row1/ Row2

3.針對Row1在嘗試再進行豎切，如下圖可以得到Column1/ Column2/ Column3

  根據以上切分的規則，我們就可以定義出如Row、Column、Padding的幾個節點，以及它們的Parent/ Child關系。将DSL tree同一層的節點做切分，一邊切分一邊建立Flutter node，周遊完整顆DSL，即可得到粗略的Flutter tree關系。

= 無法切分時的處理

  當圖層切分不開時，這時候就要使用絕對布局疊層的概念，這個概念在Flutter内稱之為Stack。

  多個圖層在DSL tree的關系為兄弟節點，根據此些圖層的Frame，我們判斷出來它們是彼此相交的，我們會以Z-order概念，來決定上下交疊的關系。最後，這些圖層将組成一個新Stack節點，并且産生此節點的Frames為此些圖層覆寫的範圍。

= 針對文字的進階處理

  基本上交疊的圖層以Stack的處理就可以正确顯示，但在文字圖層上可能含有誤區。

  如上圖因為文字本身的上下左右是含有padding的，在我們圖層的識别時，可能會計算出彼此的frame是交疊的，但實際上UI希望它們并不是Stack關系。

  為了解決這個問題，我們引入了一個oriFrame的概念，用文字最原始的像素當做是oriFrame。是以遇到為文字的圖層時，我們會先判斷本身的oriFrame是否交疊，如果是的話才采用Stack切割，否則就以此oriFrame對原始的frame做修正。

文字還有什麼特性？

  另外，因為文字的内容通常是動态的，是以擁有了”所見不一定為所得”的特性。這些特性主要包含了是否該換行、内容區域是否可以拉伸、文字Padding等，這些特性都會影響到我們的布局。

  以下圖為例，我們在處理Layout時肉眼很明顯可以知道這些特徵。文字的行數我們可以以視覺稿當做最大顯示範本，文字區域的寬度部分，則需要特别判斷哪些區域是可以被拉伸的。

确立文字範圍

  在決定拉伸對象之前，我們需要定義哪些widget是将内容完整顯示，不能被拉伸的：如圖檔、Container容器、Stack區域、Component元件

  接著處理的流程如下：

1. 首先判斷所有Child内是否有多行文字或寬度固定的文字，如果是的話針對其處理。需要加上Flex。
2. 若無以上的狀況，則判斷Child間的Padding關系
   • 如果可拉伸的widget的Padding大于平均值的個數有多個，則這些都加上Flex
     • 如果隻有單個時，則找尋最大Padding的widget(使用分群拉伸算法)
3. 最後，但當Row裡面存有拉伸的狀況時，需要把Row的最後一個child加上Right padding，否則拉伸元素會填滿父容器。

分群拉伸算法：這個算法的目的是找到最佳拉伸的對象。我們的思考上将Widget做分組，分組後判斷整體的Alignment(如左右對齊)或是拉伸關系。若在拉伸狀況下，判斷适合讓哪個組别拉伸，在進一步判斷适合讓組别的内部元件拉伸。

  舉例如下為一個Row排列的控件，其中排列為Image、CI、Text1、Text2、Text3：

  依據Widget之間的距離，在上圖分為了Group1及Group2兩個群體。先以Group1判斷是否存在可拉伸的對象, 接著才判斷Group2。是以這5個Widget分别得到了3, 2, 1, 4, 5的優先級。以本例而言，Text1為最高優先，而且其為可拉伸的，故決定将Flex屬性加于此。

  在Expanded的處理上，是我們目前遇到最大的困難點，甚至人工判斷都可能有歧義。上面的規則是我們歸納出衆多視覺稿的通解，但不能100%完全解決問題。是以這部份判斷錯誤的部分，我們期待在Plugin的互動中使用人工解決。

= 判斷Alignment優化

  以上的處理已經可以正确生成Flutter tree，但是我們想進一步地将Flutter代碼更加優雅。在此我們針對了三種元件的Alignment做了處理，分别是Container、Row、Column，其概念都是分析内部元件的padding關系，決定為居左、居中、或是居右對齊。

  舉例如Column内部的children我們去判斷左右的padding是否相等。若是則移除其padding，并且加上crossAxisAlignment為center。

  針對Row/ Container我們則會判斷crossAxisAlignment（垂直方向）以及mainAxisAlignment（水準方向）。水準部份，這邊我們采用更精細的方法，我們利用歐式距離建立一個非監督算法，計算views是更為接近哪一個（居左、居中、居右）。算法這邊先不詳述，之後再以篇幅介紹。

最後：生成Flutter代碼

  經過前面的步驟後，最終我們産生了一個Flutter Tree。生成時在節點的定義上，我們分為了兩種，分别是View與Layout，以是否可以擁有Child為差別。以下是我們針對Flutter Tree所定義的部份類别：

  在節點的定義中，皆存儲了各節點的Parent、Child屬性。根據這些關系，我們定義每個節點的代碼樣闆，例如FColumn對應的樣闆為：

new Column(

#{alignment},
children: <Widget>[
    #{children},
]

),

  最後我們以Root widget開始周遊整顆樹，将每個節點所生成的Flutter代碼結合，這樣我們就可以得到整個Widget tree的代碼了。

資料分離

  為了更好的重複利用生成代碼，我們把生成的代碼和資料再進一步做分離。分離後輸出分為代碼區以及Data model資料區：

  我們切割這些區域的目的為簡化Widget tree直覺上的代碼複雜度，以及将資料抽離，讓資料可由外部呼叫傳入，以達成動态性。

整體架構回顧

  總合以上的概念，工程的細部架構如下：

  前面所說的針對文字以及Alignment的處理，在這邊我們設計了一個工廠模式，如上圖中經過Flutter Tree Builder後，我們可以去周遊整顆Widget tree，在工廠中判斷判斷符合條件的規則，經過處理去震蕩優化原本的Widget tree。在這邊未來我們可以不斷地加上合适的規則，讓Widget tree更加優化。

  整體架構使用靜态分析的方法，讀到此各位可能會有疑問：一些如動态的事件、View的Visibility、Input輸入文字框等怎麼處理？由于這些動态性在靜态分析下無法解決，是以我們增強了Plugin上的編輯性，使用者隻要勾選某些屬性，即會在生成代碼時自動判斷，在Flutter自動增加對應的邏輯。以彌補靜态圖無法處理的問題。

  由于UI的靈活性高，十個人寫的代碼可能有十種不同風格。并且在分析上遊的UI2DSL，以及Flutter代碼的翻譯，某些部份的精确性取決于我們的樣本的認知，是否能夠在有限的樣本内觀查出泛化的定律，分析上還是存有很多挑戰性。

結合落地業務

  在整個UI2CODE的效果中，大約七成以上的頁面都可以正确分析出來，剩下的是一些小細節如文字的處理等，基本上我們工具都能夠将大架構的處理好，使用者可能隻需微小的調整。

  UI2CODE案子在内部團隊上線後，已經在閑魚APP内的"玩家頁面"采用了自動化生成的代碼。在采用自動化工具後，大約減少了三分之二的UI開發時間(因初期還在熟悉工作流程，未來相信可以更快速)。同時，若在用戶端大量采用我們工具，還可以讓團隊的代碼結構有一些的規範，讓生成工具來規範Widget UI以及Data Binding的架構，一緻性以及後續的維護，相信是一個很大的誘因。

  并且閑魚團隊近期計畫開發一款新的APP，在初期時能夠快速開發UI，也将采用我們的工具。期望有更多的業務和經驗積累。

後續計畫

  近期我們推出了第一版UI2CODE，先計畫于内部團隊使用，利用使用的經驗，讓我們在疊代之下不斷提高準确性。并且，我們正在調研結合NLP以及AST(文法樹)的可能性，希望能夠産出更有品質的代碼。

  我們也期望未來能将此工具開放于Flutter community，對于推動整個Flutter技術有所推進。希望能讓更多人跟我們一起找尋更有效率的寫代碼方法，如果有任何想法歡迎與我們交流，我們也持續不斷地在進化工具中，謝謝各位的閱讀！
