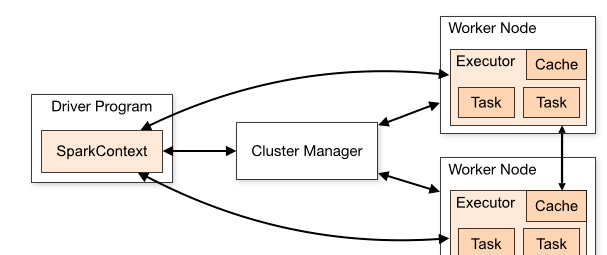

一個Spark應用運作的過程如下所示:
-
Driver
使用者的主程式送出到Driver中執行，在Driver中建立SparkContext，SparkContext初始化DAGScheduler和TaskScheduler，作為coordinator負責從AppMaster申請資源，并将作業的Task排程到Executor上面執行。
在yarn-cluster模式下，AppMaster中包含了Driver，在YARN中啟動，spark-submit用戶端kill掉不影響程式的運作；
在yarn-client模式下，Driver在spark-submit的用戶端啟動(不在YARN中)，跟AppMaster是分離的，spark-submit用戶端kill掉會導緻Spark程式挂掉(如spark-sql/spark-shell等都是以yarn-client的方式送出)
Executor上面運作的每個MapTask結束後都會有MapStatus彙報給Driver, 當MapTask數量非常多的時候可能會導緻Driver出現OOM，此時需要調整Driver的記憶體大小，通過
--conf spark.driver.memory=4G
或者
--driver-memory 4G
來進行設定。
-
Executor
實際執行Task的節點，Executor的個數由
--conf spark.executor.instances=4
--num-executors 4
--conf spark.executor.cores=2
--executor-cores
Executor的記憶體由
--conf spark.executor.memory=4G
--executor-memory 4G
設定。
Spark記憶體管理
上面介紹了Spark中兩個角色(Driver/Executor)，其中Executor是實際運作Task的節點，Spark記憶體管理主要在Executor上面。
Executor記憶體使用結構
如上圖所示, Spark on YARN模式下一個Executor的記憶體使用情況:
整個Executor是YARN的一個container，是以它的總記憶體受
yarn.scheduler.maximum-allocation-mb
的參數控制;
當使用者送出作業的時候通過
spark.executor.memory
參數設定了executor的堆記憶體(heapsize)，這部分記憶體的使用情況如上圖所示:
-
系統預留(固定300MB)
詳見
SPARK-12081 -
spark.memory.fraction
該參數控制executor内使用者計算(execution)和存儲(storage)總占用多少記憶體，即
(M-R)*spark.memory.fraction
對于
spark.executor.memroyOverhead
,它是executor可額外使用的堆外(off-heap)記憶體，比如spark的shuffle過程使用的netty就會使用到堆外記憶體，如果程式有遇到相關的oom錯誤，可以嘗試調大該參數。該記憶體不屬于上面
spark.executor.memory
(on-heap)，但是它們的總和不能超過
yarn.scheduler.maximum-allocation-mb
.
execution/storage記憶體管理
上圖中execution/storage的記憶體(
(M-R)*spark.memroy.fraction
)是Task在executor中運作需要用到的記憶體，它們通過
UnifiedMemoryManager
這個統一記憶體管理器來管理。
UnifiedMemoryManager
中的execution和storage的管理沒有硬性的邊界控制(比如execution固定占比多少)，它們之間是一個軟邊界，初始的邊界由
spark.memory.storageFraction
來設定(預設0.5),但這個并不是一個固定的邊界:
a) 當execution不夠的時候，可以從storage側借記憶體，如storage基本沒使用(如沒有cache資料等)，execution可以從storage借記憶體甚至全部都借完，即使後續有storage需要用記憶體也不能強制從execution拿回，除非execution後續自己釋放了部分記憶體，storage才能拿來使用;
b) 當storage不夠的時候，如果execution有空閑多餘的記憶體，則也可以借，但是後續如果execution又需要更多記憶體了則可以強制從storage拿回記憶體(如可以将storge的資料寫到磁盤,然後釋放對應的記憶體)，直到storage使用的記憶體減少到
spark.memory.storageFraction
的比例。
Task記憶體管理
一個Executor可以同時并發執行多個Task(通過
spark.executor.cores
控制)，而每個Task在運作的過程中都需要從Executor申請記憶體來使用，那Executor如何将記憶體配置設定給并發運作的多個Task呢？ 這塊留到下一篇文章來介紹。
