WPF特效-魚遊動動畫3

原文: WPF特效-魚遊動動畫3

WPF不支援骨骼，故使用3DMax導出了序列模型檔案（.mtl;.obj）。

方法1：

使用Blend 2013打開所有obj檔案，拖動排列一下即可在usercontrol中顯示，使用RenderTargetBitmap生成png的序列圖，使用Timer播放序列圖即可。

方法2：

 WPF有很多動态加載obj模型檔案的類庫，使用循環方法，動态加載所有obj檔案，動态生成每個obj對應的序列圖。（尚未嘗試，理論毫無問題）。

方法3：

  使用Unity3D 打開導出的帶骨骼的模型檔案，生成png序列圖在WPF中加載（尚未嘗試）。

方法一詳細：

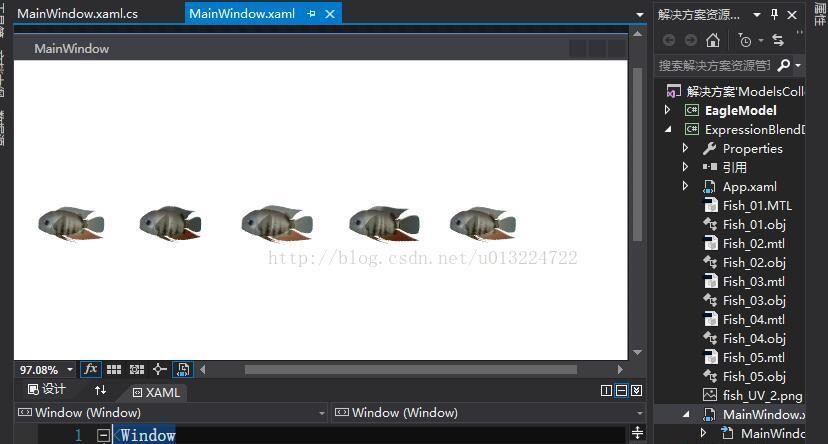

1、Blend打開obj序列并排列（blend項目可以用vs打開，下圖為VS中呈現的效果，使用了5個Obj檔案，用于測試）

2、使用RenderTargetBitmap生成png序列圖

string sTargetFile = AppDomain.CurrentDomain.BaseDirectory + "Fish1.png";

            RenderTargetBitmap oRenderTargetBitmap = new RenderTargetBitmap((int)this.GdMainZm.Width,
                (int)this.GdMainZm.Height, 96, 96, PixelFormats.Pbgra32);
            oRenderTargetBitmap.Render(this.GdMainZm);

            PngBitmapEncoder oPngEncoder = new PngBitmapEncoder();
            oPngEncoder.Frames.Add(BitmapFrame.Create(oRenderTargetBitmap));
            using (Stream stm = File.Create(sTargetFile))
            {
                oPngEncoder.Save(stm);
                stm.Close();
            }

 運作後生成的png效果圖如下：

3、使用Timer播放序列圖

private ImageSource ImageSrc;
        private DispatcherTimer TimerPlay;
        private int Index = -1;

        private void FishItem8_Loaded(object sender, RoutedEventArgs e)
        {
            this.Loaded -= FishItem8_Loaded;

            AsynchUtils.AsynchDelayExecuteFunc(() => {
                this.TimerPlay = new DispatcherTimer(DispatcherPriority.SystemIdle);
                this.TimerPlay.Interval = TimeSpan.FromSeconds(0.3);
                this.TimerPlay.Tick += TimerPlay_Tick;
                this.TimerPlay.Start();
            }, Utilitys.GetRandomSeed().NextDouble());
        }

        private void TimerPlay_Tick(object sender, EventArgs e)
        {
            Index++;
            if (Index >= 5)
                Index = 0;

            BitmapSource oSource = new CroppedBitmap(BitmapFrame.Create((BitmapSource)ImageSrc),
                  new Int32Rect(300*Index, 0, 300, 180));
            this.ImgMainZm.Source = oSource;
        }

4、最終效果示範

5、隻使用了5個obj檔案用于測試，序列幀數量過少，是以魚動作比較呆闆，足夠多時可避免，例如在我開始之前下載下傳的Winform版的Demo：

http://download.csdn.net/download/staricqxyz/1433772

  該碼友采用的序列圖如下（約20,幀，遊動效果很贊）：
