本文是Matplotlib的第二篇文章，會講解如何通過Matplotlib繪制3D圖形。關于Matplotlib的第一篇文章，請看這裡： Python繪圖庫Matplotlib入門教程。

測試環境

由于這是一個Python語言的軟體包，是以需要你的機器上首先安裝好Python語言的環境。關于這一點，請自行在網絡上搜尋擷取方法。

關于如何安裝Matplotlib請參見這裡：

Matplotlib Installing

筆者推薦大家通過

pip

或者

anaconde

的方式進行安裝。

本文中的源碼和測試資料可以在這裡擷取：

Github: matplotlib_tutorial

本文的代碼示例會用到其他一些Python庫。建議讀者先對其有一定的熟悉，

我的部落格

中也有一些相關文章。

本文的代碼在如下環境中測試：

Apple OS X 10.13
Python 3.6.2
matplotlib 2.2.3
numpy 1.14.1

準備

繪制3D圖形的時候我們通常都會包含下面這個代碼片段，這裡我們先對其進行說明。

import matplotlib.pyplot as plt
from mpl_toolkits.mplot3d import Axes3D

fig = plt.figure()
ax = fig.gca(projection='3d')

這4行代碼說明如下：

第一行自然不必說，就是導入 matplotlib.pyplot
第二行 from mpl_toolkits.mplot3d import Axes3D 是導入Axes3D類。我們後面在繪制3D圖形的時候，相應的函數都位于這個接口上。
fig = plt.figure() 是擷取到目前figure對象。
ax = fig.gca(projection='3d') 這一行是比較關鍵的。 fig.gca 是擷取圖中的目前極軸。如果不存在，或者不是極軸，則将建立相應的軸，然後傳回。此時得到的 ax 對象的類型是 Axes3D 的子類，這個對象将是繪制3D圖形的入口。

Colormap

繪制圖形的時候，常常會需要對圖形着色。Matplotlib中内置了很多的Colormap來簡化這個工作，具體可以看這裡：

Choosing Colormaps

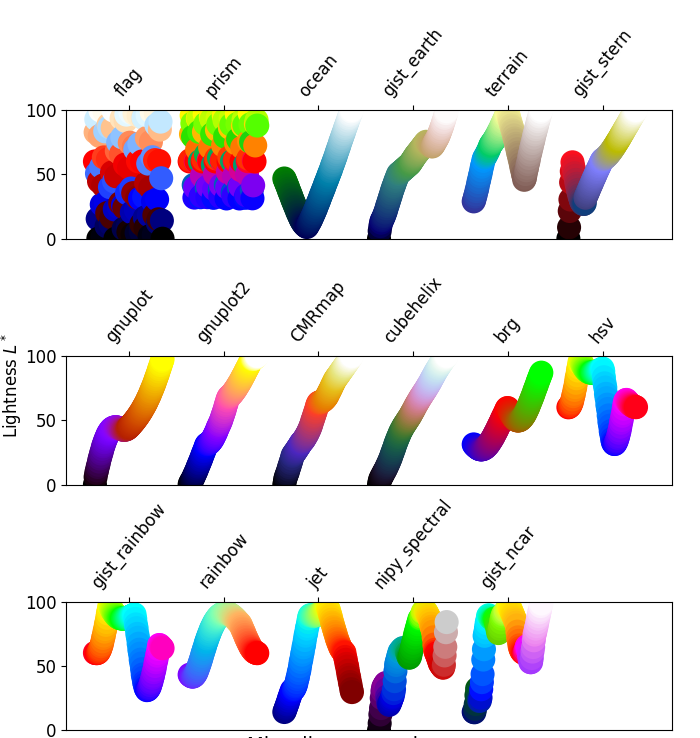

下面是一些Colormap示例：

通過指定相應的名稱我們就可以直接使用這裡的Colormap了。

線形圖

Axes3D.plot 函數用來繪制線形圖。

首先我們來看最簡單的圖形 - 線形圖。

由于這是三維空間中的線，是以需要若幹個

(x, y, z)

坐标的值。

下面這段代碼生成了一條三維空間中的直線。

# line.py

import matplotlib.pyplot as plt
import numpy as np

from mpl_toolkits.mplot3d import Axes3D

fig = plt.figure()
ax = fig.gca(projection='3d')

x = np.linspace(-10, 10, 1000)
y = np.linspace(-10, 10, 1000)
z = np.add(x, y)

ax.plot(x, y, z)
plt.show()

從這段代碼可以看出，這條線的x和y軸的範圍都是[-10, 10]。我們共計采樣了1000個點。

需要注意的是，由于線是通過點來描繪的，每一個點都由[x,y,z]三個坐标值來确定，是以這裡

x，y，z

三個數組的元素數量應該是一樣多的。

z軸取值為

np.add(x, y)

。請注意，

np.add

是元素級（element-wise）的運算：它是将x和y兩個數組的元素逐個相加，是以得到的結果仍然是包含了1000個元素的數組。

這段代碼得到的結果如下：

散點圖

Axes3D.scatter 函數用來繪制散點圖。

下面我們再來看一下散點圖。

和線形圖類似，它也是展示若幹個

(x, y, z)

坐标的值。差別在于，這裡僅僅是一些點，沒有通過線連在一起。

下面是一段代碼示例：

# scatter.py

import matplotlib.pyplot as plt
import numpy as np

from mpl_toolkits.mplot3d import Axes3D

fig = plt.figure()
ax = fig.gca(projection='3d')

count = 100
range = 100

xs = np.random.rand(count) * range
ys = np.random.rand(count) * range
zs = np.random.rand(count) * range

ax.scatter(xs, ys, zs, s=zs, c=zs)

ax.set_xlabel('X Label')
ax.set_ylabel('Y Label')
ax.set_zlabel('Z Label')

plt.show()

這段代碼中，我們還設定了三個坐标軸的Label。

另外，所有點的x，y，z軸都是随機的。範圍都在100以内。并且，我們在顯示這些點的時候，根據z值的大小設定了點的顔色和尺寸以示區分。

最終我們得到的圖形如下所示：

線框圖

Axes3D.plot_wireframe 函數用來繪制線框圖。

線框圖要比前面的圖形要複雜一些。

線框圖展示的是一個曲面的架構結構，由于是一個面，是以它在x，y兩個坐标的整個面上都應該有所取值。

前面兩種圖形的x，y軸的值都是一維的數組，而對于線框圖來說，其x，y軸的取值應該是一個二維的矩陣。

例如，我們設定x的範圍是[1, 3]之間，y的範圍是[11, 15]之間。并且，每一個整數坐标取一個點，那麼如下的所有點上都會對應一個z值：

\begin{pmatrix}

[1,11], [2,11], [3,11] \\\

[1,12], [2,12], [3,12] \\\

[1,13], [2,13], [3,13] \\\

[1,14], [2,14], [3,14] \\\

[1,15], [2,15], [3,15]

\end{pmatrix}

而對于描述x，y軸的兩個數組來說，它們各自應該是下面這樣的矩陣：

1, 2, 3 \\\

1, 2, 3

11, 11, 11 \\\

12, 12, 12 \\\

13, 13, 13 \\\

14, 14, 14 \\\

15, 15, 15

這裡的兩個矩陣其實是互相由對方資料的數量而确定尺寸的。

numpy中的

meshgrid

函數剛好可以幫我們完成這個功能，下面是一段代碼示例：

# meshgrid_demo.py

import numpy as np

x = np.arange(1, 4)
y = np.arange(11, 16)
print(x)
print(y)

X, Y = np.meshgrid(x, y)
print(X)
print(Y)

請仔細觀察一下它的輸出：

[1 2 3]
[11 12 13 14 15]
[[1 2 3]
 [1 2 3]
 [1 2 3]
 [1 2 3]
 [1 2 3]]
[[11 11 11]
 [12 12 12]
 [13 13 13]
 [14 14 14]
 [15 15 15]]

有了這個基礎之後，我們就可以以此來産生我們需要的線框圖了。

假設我們要展示的函數如下：

z = -x^3 + y^4 , -10 \lt x,y \lt 10

我們可以通過下面這段代碼來生成這個函數的圖形：

# wireframe.py

import matplotlib.pyplot as plt
import numpy as np

from mpl_toolkits.mplot3d import Axes3D

fig = plt.figure()
ax = fig.gca(projection='3d')

x = np.arange(-10, 10, 0.1)
y = np.arange(-10, 10, 0.1)
X, Y = np.meshgrid(x, y)

Z = np.add(-np.power(X, 3), np.power(Y, 4))

surf = ax.plot_wireframe(X, Y, Z)

plt.show()

請注意，這段代碼中關于 np
的函數都是元素級（element-wise）的運算。

請讀者思考一下，
np.power(X, 3) 與 X**3 的含義分别是什麼。

這段代碼所得到的圖形如下所示：

曲面圖

Axes3D.plot_surface 函數用來繪制曲面圖。

曲面圖和線框圖類似，它們都是描述三維空間中的曲面的。差別在于：曲面圖中的面是着色的。

下面這段代碼繪制出了下面這個函數的圖形：

z = -x^3 + y^2, -10 \lt x, y \lt 10

# surface.py

import matplotlib.pyplot as plt
import numpy as np

from matplotlib import cm
from mpl_toolkits.mplot3d import Axes3D

fig = plt.figure()
ax = fig.gca(projection='3d')

x = np.arange(-10, 10, 0.1)
y = np.arange(-10, 10, 0.1)
X, Y = np.meshgrid(x, y)

Z = np.add(-np.power(X, 3), np.power(Y, 2))

surf = ax.plot_surface(X, Y, Z, cmap=cm.gist_rainbow)
fig.colorbar(surf, shrink=0.5, aspect=5)

plt.show()

這段代碼整體應該都不難了解，隻有兩個地方需要說明一下：

這裡通過 cmap=cm.gist_rainbow 指定了曲面的顔色。更多的Colormap請到查閱這裡：
通過 fig.colorbar(surf, shrink=0.5, aspect=5) 添加了一個色彩條。 shrink 指定了色彩條與圖形高度的比例， aspect 指定了色彩條本身的長寬比。

這段代碼得到的圖形如下所示：

等高線

Axes3D.contour 函數用來繪制等高線。

等高線顧名思義，就是描述高度相等的線。等高線通常伴随主體圖形一起出現，輔助我們觀察主體圖形的一些特性。

有了前面的基礎，繪制等高線也就很容易了。

下面這段代碼繪制出了以下這個函數的線框圖以及等高線：

Z = -x^4 + Y^4, -10 \lt x, y \lt 10

# contour.py

import matplotlib.pyplot as plt
import numpy as np

from matplotlib import cm
from mpl_toolkits.mplot3d import Axes3D

fig = plt.figure()
ax = fig.gca(projection='3d')

x = np.arange(-10, 10, 0.1)
y = np.arange(-10, 10, 0.1)
X, Y = np.meshgrid(x, y)

Z = np.add(-np.power(X, 4), np.power(Y, 4))

ax.set_xlabel("X")
ax.set_ylabel("Y")
ax.plot_wireframe(X, Y, Z, alpha=0.1)
ax.contour(X, Y, Z, cmap=cm.Accent, linewidths=2)

plt.show()

為了便于觀察等高線，我們将主體圖形的線框圖透明度設為0.1，然後将等高線的粗度設定為2。

上面這段代碼得到的圖形如下所示：

這個圖形比較複雜，單從一個角度不太容易看清楚其完整結構，文末我們會講解怎麼制作一副動态圖來展示圖形的全貌。

柱狀圖

Axes3D.bar 函數用來繪制柱狀圖。

柱狀圖也是很常用的圖。

下面這段代碼展示了這樣一種場景：在一副圖中，對比一個城市四年期間每個月的降水量。

在這幅圖中，每一年的12個月是一組柱狀圖。四年的資料進行了前後的對比展示。

代碼如下：

# bar.py

import matplotlib.pyplot as plt
import numpy as np

from matplotlib.collections import PolyCollection
from mpl_toolkits.mplot3d import Axes3D

fig = plt.figure()
ax = fig.gca(projection='3d')

np.random.seed(59)
month = np.arange(1, 12)
years = [2016, 2017, 2018, 2019]

def get_color(value_array):
    color = []
    for v in value_array:
        if (v < 50):
            color.append('y')
        elif (v < 100):
            color.append('g')
        elif (v < 150):
            color.append('b')
        elif (v < 200):
            color.append('c')
        elif (v < 250):
            color.append('m')
        else:
            color.append('r')
    return color

for year, c in zip(years, ['b','c','r','m']):
    value = np.random.rand(len(month)) * 300
    ax.bar(month, value, year, zdir='y', color=get_color(value), alpha=0.7)
    for i in np.arange(0, 12):
        ax.bar

ax.set_xlabel('Month')
ax.set_xticks(np.arange(1, 13))
ax.set_ylabel('Year')
ax.set_yticks(np.arange(2016, 2020))
ax.set_zlabel('Precipitation')

plt.show()

在這段代碼中，我們通過随機數生成了每個月的降水量。并且根據降水量的程度設定了條柱的顔色以示區分。

我們最終得到的圖形如下所示：

多邊形

Axes3D.add_collection3d 函數用來向圖形中添加3D集合對象。

對于某些資料（例如降水量）來說，我們也可能希望通過多邊形來了解其每個點的走勢。

下面這段代碼通過多邊形的形式展示了和上面柱狀圖一樣的資料。

# poly.py

import matplotlib.pyplot as plt
import numpy as np

from matplotlib.collections import PolyCollection
from mpl_toolkits.mplot3d import Axes3D

fig = plt.figure()
ax = fig.gca(projection='3d')

np.random.seed(59)
month = np.arange(0, 13)
years = [2016, 2017, 2018, 2019]

precipitation = []
for year in years:
    value = np.random.rand(len(month)) * 300
    value[0], value[-1] = 0, 0
    precipitation.append(list(zip(month, value)))

poly = PolyCollection(precipitation, facecolors=['b','c','r','m'])
poly.set_alpha(0.7)

ax.add_collection3d(poly, zs=years, zdir='y')
ax.set_xlabel('Month')
ax.set_xlim3d(0, 12)
ax.set_ylabel('Year')
ax.set_ylim3d(2015, 2020)
ax.set_zlabel('Precipitation')
ax.set_zlim3d(0, 300)

plt.show()

函數除了支援

PolyCollection

，還支援

LineCollection

和

PatchCollection

。這一點，讀者可以自行研究一下。

上面這段代碼得到的圖形如下：

制作動圖

很多時候，我們可能需要制作一張動畫圖來展示圖形的全貌，下面我們就來看一下如何做到。

生成不同角度的圖形

為了制作動圖，我們需要先有制作動圖的圖檔素材。

下面我們就以前面等高線那個函數生成的複雜圖形為例，來看看如何生成一個關于這個圖形不同角度的動圖。

相關代碼如下：

# surface_files.py

import matplotlib.pyplot as plt
import numpy as np

from matplotlib import cm
from mpl_toolkits.mplot3d import Axes3D

fig = plt.figure(figsize=(10, 8))
ax = fig.gca(projection='3d')

x = np.arange(-10, 10, 0.1)
y = np.arange(-10, 10, 0.1)
X, Y = np.meshgrid(x, y)

Z = np.add(-np.power(X, 4), np.power(Y, 4))

ax.set_xlabel("X")
ax.set_ylabel("Y")
ax.plot_surface(X, Y, Z, cmap=cm.hsv)

for angle in range(95, 180, 3):
    ax.set_zlabel("Angle: " + str(angle))
    ax.view_init(30, angle)
    filename = "./" + str(angle) + ".png"
    plt.savefig(filename)
    print("Save " + filename + " finish")

這段代碼其實并不複雜，與前面的差別主要就是在于代碼最後的

for

循環。

在這個

for

循環中，我們選取了從95到180這個範圍的角度，每隔3做一次采樣，每次采樣做如下的事情：

set_zlabel 設定了目前旋轉角度的Label
ax.view_init(30, angle) 設定圖形的視角
根據目前角度生成一個單獨的檔案名稱
plt.savefig(filename) 儲存檔案
列印日志

這段代碼執行完成之後，我們就會得到一系列的png檔案。下面我們就通過這些png檔案來生成動圖。

使用ImageMagick

這裡通過一個免費的跨平台工具

ImageMagick

來制作動圖。該工具支援 Linux，Windows，Mac OS X，iOS和Android等各個平台。

首先，我們到這裡進行下載下傳：

Download ImageMagick

請根據你的平台選擇下載下傳哪個版本。

由于我是Mac使用者，是以直接通過下面的指令就可以安裝ImageMagick。

brew install ImageMagick

安裝好之後，指令行就會有

convert

工具。通過這個工具就可以生成動圖了。

相關指令如下：

convert -delay 50 *.png animated.gif

當然，你可以研究一下這個指令的其他參數和功能。這裡就不贅述了。

我們最終得到的動圖看起來像下面這個樣子：

結束語

能夠繪制3D圖形将是一項非常有用的技能。因為在今後的機器學習過程中，我們常常會将資料以圖形的形式展示出來，以便我們觀察和了解。

由于篇幅所限，本文隻介紹了一些最基本的用法，但實際上Matplotlib所支援的功能遠不止這些，是以建議讀者朋友們以此為基礎繼續進行更多的探索。
