對于技術人員而言，每年的雙11都是一次技術盛宴，是對系統性能的極緻挑戰，對系統穩定性的終極考驗。從2009到2018這十年間，交易額達到今天的2135億，每秒訂單建立的峰值也是屢創新高，對于攻城獅來說，這不僅僅是數字的飛躍和世界記錄的重新整理。今天這個超級數字的背後，是交易、搜尋，到中間件、存儲、資料庫等等這些龐大分布式系統的計算和IO能力的飛躍。而支撐這些系統能力高速不間斷運轉的，則是底層網絡技術。
資料中心網絡作為這些大型分布式系統内部的高速公路，越來越多的承載着計算和存儲系統IO延伸的作用，網絡即IO。更高的帶寬、更低延時才能給業務系統帶來更加極緻的性能表現。
2018年雙11，阿裡巴巴資料中心網絡的主角，是阿裡巴巴全新一代網絡架構5.1，架構的項目代号為HAIL（1.0版本，後續還有region級别的架構演進HAIL2.0）。
HAIL代表“High Availability、Intelligence， and Low latency”，是5.1網絡架構設計核心思想和目标的最直白展現。其中，RDMA、去堆疊、流量可視化 等是HAIL 5.1網絡架構的核心關鍵詞。
High Intelligence依托于network telemetry技術和自動化平台的能力建構了整個5.1資料中心網絡架構自動化和智能化基石。關于這些方面，HAIL 5.1架構中有很多業界首創性的嘗試，由于各種原因不在本文中介紹。
High Availability的關鍵設計——去堆疊 高可用是基礎網絡永恒的使命，而這個目标看起來簡單直接，卻并不是那麼容易做到。5.1網絡架構的雙上聯去堆疊設計，為高可用的目标增加了強有力的支撐。堆疊為我們帶來了什麼，為什麼去堆疊？
為了支援業務的高可用，阿裡巴巴網絡架構曆來都是采用雙上行接入的方式，從Server的接入link到TOR的層面都實作了雙活備份，使得一條link的故障，或者一台TOR的故障對于業務系統的可用性影響降到最低，會出現高水位時性能的損失但是不會出現服務不可用。
傳統的雙活接入的方式，業界通用的方法都是通過兩台TOR交換機實作vpc/mlag/堆疊這類技術來實作，而這種雙活技術要求兩台交換機之間通過協定互動轉發表項資訊，甚至堆疊技術要求兩台TOR在管理和轉發層面都merge成為一台裝置，這在無形中增加了技術複雜度和出問題的機率。實際運作過程中也展現了這一點，兩台TOR由于堆疊系統的軟硬體bug原因導緻同時當機的情況屢見不鮮，對業務系統的穩定性形成了很大的挑戰。
去堆疊設計

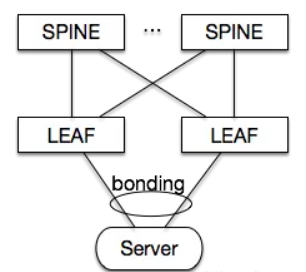

5.1網絡架構中，我們創新性的實作了伺服器雙活接入+TOR去堆疊（如下圖），在保證伺服器雙活接入的可用性前提下，解決了堆疊系統本身穩定性所帶來的問題。支撐2018年雙11的所有5.1網絡叢集和數以萬計的伺服器，都是運作在阿裡自主設計開發的去堆疊技術之上， 使得5.1架構在雙11的流量壓力和高可用要求下，更加從容應對。
網絡去堆疊設計的基本原則：在網絡裝置上通過feature實作，使所有業務通路均走三層轉發，利用三層轉發的路由傳遞能力覆寫所有failover場景，同時保持伺服器的bond接入生态，在主機側做最小的改動。
網絡側
· arp轉換為host路由。所有ASW上學習到的arp都轉換為/32主機路由（host-route）；
· LACP sysID可設定。可以對兩台ASW進行LACP sysID設定以達到兩台ASW與下聯Server的兩條鍊路完成LACP協商；
· arp proxy。ASW使用自身mac位址代答所有主機或者虛拟主機的arp，使所有主機間的互訪在網絡裝置上進行三層轉發。
主機側
· 我們在伺服器上實作arp封包在bond slave端口TX方向上的broadcast。如下圖所示
這個子產品實作對arp封包在多個bond slave上的broadcast，可以協助兩台交換機來同步arp。
Low latency —— RDMA技術第一次大規模應用考驗業務系統有兩個非常關鍵的業務名額，即Throughput（吞吐量，機關時間内可以處理的請求數或執行的任務數）和Latency（時延，系統在處理一個請求或一個任務時的延遲）。當然不同的業務場景中，對于Throughput和Latency的訴求也會不盡相同，側重點也會有所不同。然而無論如何，Low Latency是永恒的追求，Latency越小，在同等系統資源條件下，就能獲得更大的Throughput。
5.1網絡架構在Low latency方面有兩個方面的設計實作。
1. scale out設計中，PSW裝置改為單晶片裝置，從轉發路徑上減小了PSW層面轉發的晶片數進而減小了轉發節點數，降低了一個pod内部互動的轉發時延。而以往架構采用框式裝置，一個PSW節點的轉發需要經過三跳。
2. HAIL 5.1網絡架構以POD為機關支援RDMA，給業務提供了目前業界最強的高性能低延時網絡技術方案。（當然，1.中對PSW的單晶片設計也大大簡化了RDMA部署的複雜度，這兩個設計相輔相成）
近幾年，當我們讨論Low latency時， RDMA是繞不開的話題。大家都在讨論IB、iWrap、RoCE的優劣和取舍的時候，實際上阿裡巴巴已經實作了業界最大規模的RDMA 部署，同時也經受了當今世界最嚴苛的技術考驗——天貓雙11.
目前運作在5.1RDMA平台上的業務包括集團DB、阿裡雲ESSD、阿裡雲PolarDB、大資料PAI、高性能計算等，2018年雙11更是RDMA大顯身手的舞台，100% 大促DB業務，和100% 大促ESSD存儲都運作在RDMA上，網絡為業務系統的極緻性能提供了最強的賽道！
5.1架構以POD為機關支援RDMA，使用了RoCEv2協定規範，以及DCQCN+Lossless網絡的流控方案，目前已經在集團的存儲、DB、高性能計算、機器學習等業務場景中大規模使用。
HAIL5.1網絡架構不僅僅實作了RDMA技術能力的落地，同時建立了RDMA業務支撐平台和RDMA營運生态，這是RDMA作為一個落地生産的技術架構非常重要的部分。
· 向上層業務，我們提供了RDMA-Service的平台化RDMA支撐子產品，友善業務快速部署和使用RDMA，同時子產品中內建了rdma關鍵參數的監控和校驗能力；
· RDMA自身的閉環運維能力。監控系統通過gRPC/erspan等通道從實體網絡擷取實時的RDMA運作狀态，包括pfc/cnp/nak/buffer-usage/queue-drop/mmu-err/link-flap/crc/…，通過這些資料我們可以實時監控RDMA網絡的運作狀态；自動化系統對監控資料進行分析，對監控事件進行響應，來實作快速的故障發現和定位，實作基于pfc拓撲的mmu異常點定位和隔離，基于nak/cnp來快速判斷網絡丢包。
接下來，阿裡巴巴資料中心網絡架構還将進行region級别的HAIL架構演進（架構代号HAIL2.0），實作更大範圍内的“高可用、智能化、低延遲”網絡，我們将在自研機、可視化和RDMA領域持續發力，上線由自主研發的DC交換機組成的資料中心新一代架構，運作自主研發的RDMA流控方案和定制協定的智能網卡，繼續引領新一代網絡可視化技術的發展和落地。阿裡巴巴資料中心網絡架構HAIL2.0，我們明年雙11見！
