【Arduino基礎教程】繼電器

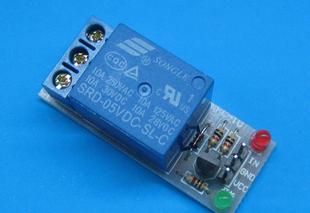

1路繼電器子產品

繼電器，也稱電驿，是一種電子控制器件，通常應用于自動控制電路中，它實際上是用較小的電流去控制較大電流的一種“自動開關”。故在電路中起着自動調節、安全保護、轉換電路等作用。

準備材料

• Arduino Uno *1
• 1路繼電器子產品 *1
• 面包闆 *1
• LED *1
• 100歐電阻 *1
• 跳線 若幹

接線

繼電器	Arduino
IN	->	3
VCC		5V
GND
常開端		4

	LED
公共端		+

LED 負極->電阻->Arduino GND


示例代碼

int sign= 3;
int led= 4;
void setup(){
 pinMode(sign, OUTPUT);
 pinMode(led, OUTPUT);
 digitalWrite(led, HIGH);
}

void loop(){
  digitalWrite(sign, HIGH);
  delay(2000);
  digitalWrite(sign, LOW);
  delay(2000);
}


參考文獻

http://www.cnblogs.com/spaceship9/archive/2013/04/05/3000786.html
