有趣的Tensorflow遊樂場以及有趣的思考

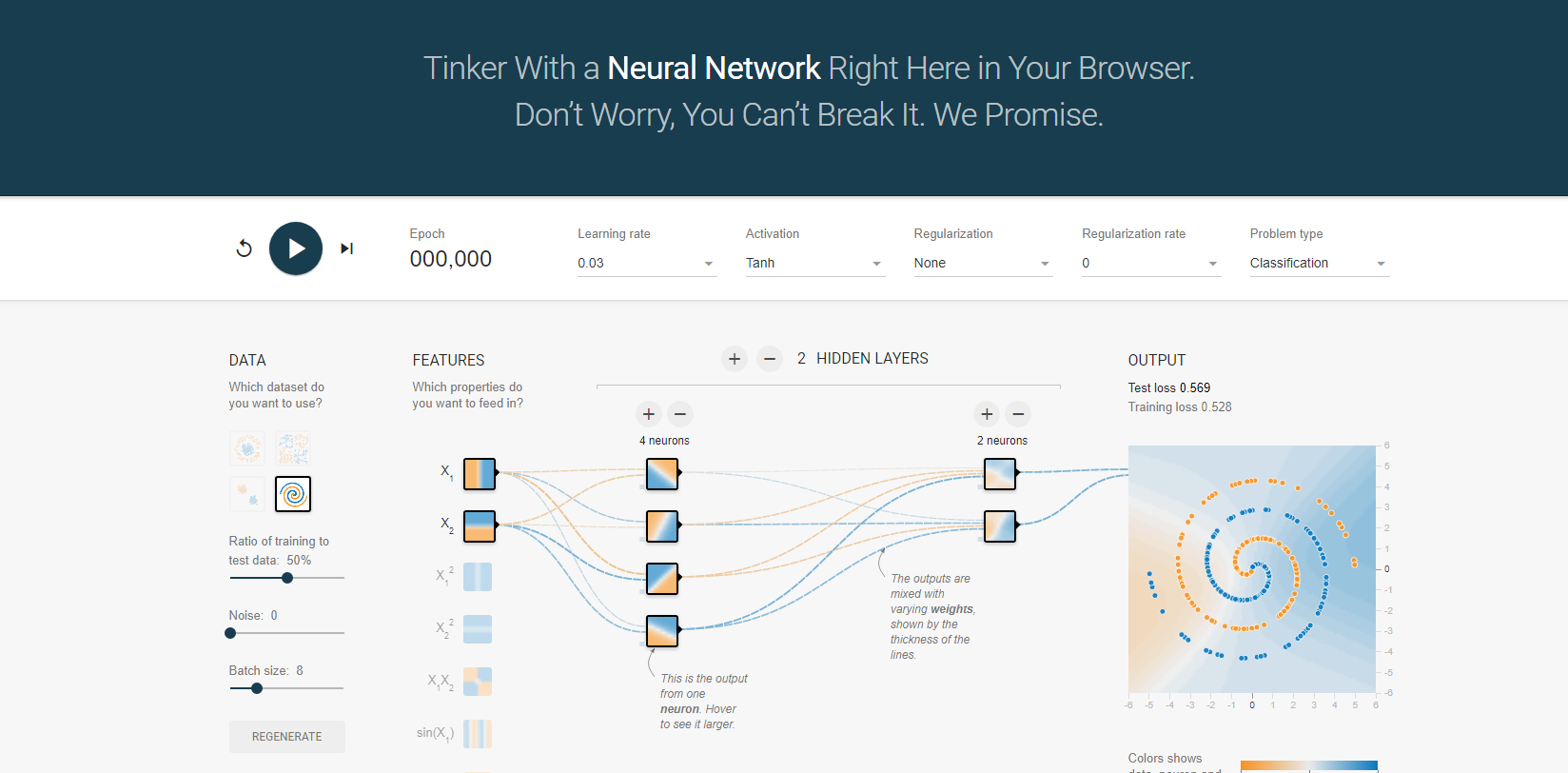

閑來無事不小心發現一個好玩有适合神經網絡初學者的工具。google的神經網絡Tensorflow遊戲場，通過拖拽就可以選擇特征，配置權重，配置隐藏層等，下圖是通過左側點集的點位置(x1,x2),算出點集的藍色和橙色區域：

位址

有意思的反思：我從大二起就在公司實習一直到研究所學生、工作，先後接觸了電子設計，嵌入式軟體設計，嵌入式系統開發，linux系統開發和驅動開發，java後端設計，C#用戶端開發，app及前端開發，資料倉庫，大資料調研及資料分析，機器學習以及計算視覺等工作，可謂是一路追趕時代口号的發展，每一次技術的轉行吧，都會有深深的迷茫，回過頭來不禁發現，其實無論技術的怎樣變遷，都是為了解決現有的商業問題，所有看似前端的技術，無論是20年前的嵌入式還是現在的人工智能，大資料什麼的，都是解決問題的一個工具而已。不同于當時讀博的是，商業上是定義問題然後解決問題，進而實作價值，賣出去，收錢；讀博士找到一個感興趣的問題，然後解決的，發論文畢業。

TensorFlow遊樂場的左側提供了4個不同的資料集來測試神經網絡。預設的資料為左上角被框出來的那個。被選中的資料也會顯示在上圖中最右邊的“OUTPUT”欄下。在這個資料中，可以看到一個二維平面上有黑色或者灰色的點，每一個小點代表了一個樣例，而點的顔色代表了樣例的标簽。因為點的顔色隻有兩種，是以這是一個二分類的問題。在這裡舉一個例子來說明這個資料可以代表的實際問題。假設需要判斷某工廠生産的零件是否合格，那麼灰色的點可以表示所有合格的零件而黑色的表示不合格的零件。這樣判斷一個零件是否合格就變成了區分點的顔色。

　　為了将一個實際問題對應到平面上不同顔色點的劃分，還需要将實際問題中的實體，比如上述例子中的零件，變成平面上的一個點①。這就是特征提取解決的問題。還是以零件為例，可以用零件的長度和品質來大緻描述一個零件。這樣一個實體意義上的零件就可以被轉化成長度和品質這兩個數字。在機器學習中，所有用于描述實體的數字的組合就是一個實體的特征向量（feature vector）。特征向量的提取對機器學習的效果至關重要。通過特征提取，就可以将實際問題中的實體轉化為空間中的點。假設使用長度和品質作為一個零件的特征向量，那麼每個零件就是二維平面上的一個點。TensorFlow遊樂場中FEATURES一欄對應了特征向量。在本例中，可以認為x1代表一個零件的長度，而x2代表零件的品質。

　　特征向量是神經網絡的輸入，神經網絡的主體結構顯示在了上圖的中間位置。目前主流的神經網絡都是分層的結構，第一層是輸入層，代表特征向量中每一個特征的取值。比如如果一個零件的長度是0.5，那麼x1的值就是0.5。同一層的節點不會互相連接配接，而且每一層隻和下一層連接配接，直到最後一層作為輸出層得到計算的結果②。在二分類問題中，比如判斷零件是否合格，神經網絡的輸出層往往隻包含一個節點，而這個節點會輸出一個實數值。通過這個輸出值和一個事先設定的門檻值，就可以得到最後的分類結果。以判斷零件合格為例，可以認為當輸出的數值大于0時，給出的判斷結果是零件合格，反之則零件不合格。一般可以認為當輸出值離門檻值越遠時得到的答案越可靠。

　　在輸入和輸出層之間的神經網絡叫做隐藏層，一般一個神經網絡的隐藏層越多，這個神經網絡越“深”。而所謂深度學習中的這個“深度”和神經網絡的層數也是密切相關的。在TensorFlow遊樂場中可以通過點選“+”或者“-”來增加/減少神經網絡隐藏層的數量。除了可以選擇神經網絡的深度，TensorFlow遊樂場也支援選擇神經網絡每一層的節點數以及學習率（learning rate）、激活函數（activation）、正則化（regularization）。如何使用這些參數将在後面的章節中讨論。在本文中都直接使用TensorFlow遊樂場預設的設定。當所有配置都選好之後，可以通過左上角的開始标志“”來訓練這個神經網絡。

那麼如何解讀TensorFlow遊樂場的訓練結果。在上圖中，一個小格子代表神經網絡中的一個節點，而邊代表節點之間的連接配接。每一個節點和邊都被塗上了或深或淺的顔色，但邊上的顔色和格子中的顔色含義有略微的差別。每一條邊代表了神經網絡中的一個參數，它可以是任意實數。神經網絡就是通過對參數的合理設定來解決分類或者回歸問題的。邊上的顔色展現了這個參數的取值，當邊的顔色越深時，這個參數取值的絕對值越大；當邊的顔色接近白色時，這個參數的取值接近于0。

　　每一個節點上的顔色代表了這個節點的區分平面。具體來說，如果把這個平面當成一個卡迪爾坐标系，這個平面上的每一個點就代表了（x1，x2）的一種取值。而這個點的顔色就展現了x1，x2在這種取值下這個節點的輸出值。和邊類似，當節點的輸出值的絕對值越大時，顔色越深。下面将具體解讀輸入層x1所代表的節點。從上圖中可以看到x1這個節點的區分平面就是y軸。因為這個節點的輸出就是x1本身的值，是以當x1小于0時，這個節點的輸出就是負數，而x1大于0時輸出的就是正數。于是y軸的左側都為灰色，而右側都為黑色。上圖中其他節點可以類似的解讀。唯一特殊的是最右邊OUTPUT欄下的輸出節點。這個節點中除了顯示了區分平面之外，還顯示了訓練資料，也就是希望通過神經網絡區分的資料點。從上圖中可以看到，經過兩層的隐藏層，輸出節點的區分平面已經可以完全區分不同顔色的資料點。

　　綜上所述，使用神經網絡解決分類問題主要可以分為以下4個步驟。

　　1．提取問題中實體的特征向量作為神經網絡的輸入。不同的實體可以提取不同的特征向量，本書中将不具體介紹。本文假設作為神經網絡輸入的特征向量可以直接從資料集中擷取。

　　2．定義神經網絡的結構，并定義如何從神經網絡的輸入得到輸出。這個過程就是神經網絡的前向傳播算法，以後将進行詳細介紹。

　　3．通過訓練資料來調整神經網絡中參數的取值，這就是訓練神經網絡的過程。下一節将先介紹TensorFlow中表示神經網絡參數的方法，然後下一節将大緻介紹神經網絡優化算法的架構，并介紹如何通過TensorFlow實作這個架構。

　　4．使用訓練好的神經網絡來預測未知的資料。這個過程和步驟2中的前向傳播算法一緻，本文不再贅述。

要點歸納；
- 在真實問題中，一般會從實體中抽取更多的特征，是以一個實體會被表示為高維空間中的點。
- 有一些神經網絡是可以跨層連接配接的，但目前大部分神經網絡結構中都隻是相鄰兩層有連接配接。
- 在TensorFlow遊樂場網站上，邊的顔色有黃色（文中淺色部分）和藍色（文中深色部分）的差別，黃色越深表示負得越大，藍色越深表示正得越大。
- 類似邊上的顔色，TensorFlow遊樂場網站中，點上的顔色也有黃色（淺色部分）和藍色（文中深色部分），和邊上顔色類似，黃色越深表示負得越大，藍色越深表示正得越大。
- 在TensorFlow遊樂場中，y軸左側為黃色（淺色部分），右側為藍色（深色部分）。
