C-SKY IoT開發闆（CB2201）快速上阿裡雲指南
本文基于
AliOS Things1.3.x版本，手把手教你在C-SKY CB2201開發闆上使用MQTT通道上雲
https://github.com/alibaba/AliOS-Things/wiki/CB2201_MQTT_User_Guide#1-%E7%A1%AC%E4%BB%B6%E7%8E%AF%E5%A2%83%E6%90%AD%E5%BB%BA 1 硬體環境搭建
https://github.com/alibaba/AliOS-Things/wiki/CB2201_MQTT_User_Guide#11-%E5%BC%80%E5%8F%91%E6%9D%BF%E5%87%86%E5%A4%87 1.1 開發闆準備
https://github.com/alibaba/AliOS-Things/wiki/CB2201_MQTT_User_Guide#111-cb2201%E5%BC%80%E5%8F%91%E6%9D%BF%E4%BB%8B%E7%BB%8D 1.1.1 CB2201開發闆介紹
① CB2201開發闆是杭州中天微自主設計的一款用于開發 IoT 應用的開發闆。
② 闆上內建 CH2201 晶片，內建 CPU 調試器CKLink，隻需要一根 USB 線就可以進行供電、調試、下載下傳等操作。
③ 內建兩個子闆接口，每個子闆接口中都內建了UART/SPI/IIC/ADC/PWM/GPIO等外設，可以連接配接各類接口相容的功能子闆，包括中天微設計的ENC28J60 SPI有線網卡子闆，ESP8266-WiFi子闆，傳感器子闆等。
https://github.com/alibaba/AliOS-Things/wiki/CB2201_MQTT_User_Guide#112-ch2201%E8%8A%AF%E7%89%87%E4%BB%8B%E7%BB%8D 1.1.2 CH2201晶片介紹
① 内置32BIT C-SKY CK802T CPU@up to 48MHz
② 256KB XIP eFlash，80KB SRAM
③ REE/TEE運作環境隔離
④ 硬體加解密引擎，支援AES、RSA、SHA、TRNG等算法
⑥ 34個獨立可程式設計、複用通用輸入輸出接口，包括：SPI×2, UART×3, I2C×2, ADC×16, PWM×4, GPIO×34, I2S×1, ACMP×1
⑦ 定時器相關資源：CoreTIM×1, RTC×2, Timer×2, WDT×1
⑧ 待機功耗 <3uA
⑨ 使用QFP-64-0.4mm封裝

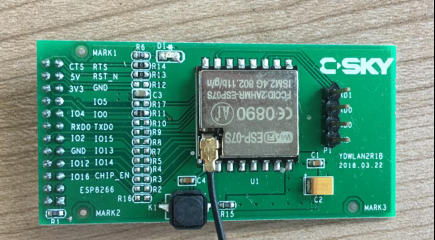

https://github.com/alibaba/AliOS-Things/wiki/CB2201_MQTT_User_Guide#113-esp8266-wifi%E5%AD%90%E6%9D%BF 1.1.3 ESP8266 WiFi子闆
WiFi子闆介紹：略
https://github.com/alibaba/AliOS-Things/wiki/CB2201_MQTT_User_Guide#114-%E5%BC%80%E5%8F%91%E6%9D%BF%E8%8E%B7%E5%8F%96 1.1.4 開發闆擷取：
https://item.taobao.com/item.htm?id=570014022304https://github.com/alibaba/AliOS-Things/wiki/CB2201_MQTT_User_Guide#12-%E5%BC%80%E5%8F%91%E6%9D%BF%E8%BF%9E%E6%8E%A5%E6%96%B9%E6%B3%95 1.2 開發闆連接配接方法
https://github.com/alibaba/AliOS-Things/wiki/CB2201_MQTT_User_Guide#121-wifi%E5%AD%90%E6%9D%BF%E8%BF%9E%E6%8E%A5 1.2.1 WiFi子闆連接配接
https://github.com/alibaba/AliOS-Things/wiki/CB2201_MQTT_User_Guide#122-%E4%B8%B2%E5%8F%A3%E7%BA%BF%E8%BF%9E%E6%8E%A5 1.2.2 序列槽線連接配接
https://github.com/alibaba/AliOS-Things/wiki/CB2201_MQTT_User_Guide#123-%E7%94%B5%E6%BA%90%E8%BF%9E%E6%8E%A5 1.2.3 電源連接配接
通過USB線供電，圖略
https://github.com/alibaba/AliOS-Things/wiki/CB2201_MQTT_User_Guide#2-%E4%BA%91%E7%AB%AF%E5%92%8C%E9%80%9A%E9%81%93%E7%8E%AF%E5%A2%83%E6%90%AD%E5%BB%BA 2 雲端和通道環境搭建
https://github.com/alibaba/AliOS-Things/wiki/CB2201_MQTT_User_Guide#21-%E5%9C%A8%E4%BA%91%E7%AB%AF%E4%B8%BB%E8%A6%81%E5%8C%85%E6%8B%AC%E4%BB%A5%E4%B8%8B%E5%87%A0%E6%AD%A5 2.1 在雲端主要包括以下幾步
參考連結（
https://github.com/alibaba/AliOS-Things/wiki/Manual-Channel-MQTT），做如下操作：
1、建立阿裡雲賬号
2、建立測試産品，拿到ProductKey
3、建立測試裝置，拿到DeviceName和DeviceSecret
4、下載下傳測試工具
注意：請無視該文檔中關于linuxhost的示例，編譯方式請參考下面章節。
https://github.com/alibaba/AliOS-Things/wiki/CB2201_MQTT_User_Guide#22-%E4%B8%89%E8%A6%81%E7%B4%A0%E8%AE%BE%E7%BD%AE 2.2 三要素設定
修改./framework/protocol/linkkit/iotkit/sdk-encap/imports/iot_import_product.h 中三個宏定義，修改為上一步驟中建立産品和裝置時拿到的三要素（ProductKey、DeviceName和DeviceSecret），如下：
#elif MQTT_TEST
#define PRODUCT_KEY "......"
#define DEVICE_NAME "......"
#define DEVICE_SECRET "......"
#define PRODUCT_SECRET ""
#else
注：mqttapp程式所在源碼為AliOS-Things/example/mqttapp/mqtt-example.c (
https://github.com/alibaba/AliOS-Things/blob/master/example/mqttapp/mqtt-example.c)。
此時在雲端擷取的三個參數ProductKey，DeviceName和DeviceSecret分别對應代碼中的PRODUCT_KEY，DEVICE_NAME和DEVICE_SECRET三個宏，宏PRODUCT_SECRET無需理會。
https://github.com/alibaba/AliOS-Things/wiki/CB2201_MQTT_User_Guide#3-mqttapp%E7%BC%96%E8%AF%91 3 mqttapp編譯
AliOS-Things可以通過指令行和AliOS-Things IDE開發，詳見下面說明。
https://github.com/alibaba/AliOS-Things/wiki/CB2201_MQTT_User_Guide#31-%E5%91%BD%E4%BB%A4%E8%A1%8C%E7%BC%96%E8%AF%91 3.1 指令行編譯
1、指令行環境搭建：
參考
https://github.com/alibaba/AliOS-Things/wiki/Quick-Start2、指令行編譯方式如下：
$ aos make mqttapp@cb2201
build完成後可在out/mqttapp@cb2201/binary/ 目錄找到生成的bin檔案和hex檔案。
https://github.com/alibaba/AliOS-Things/wiki/CB2201_MQTT_User_Guide#32-alios-things-ide%E7%BC%96%E8%AF%91 3.2 AliOS-Things IDE編譯
1、AliOS-Things IDE環境搭建：
https://github.com/alibaba/AliOS-Things/wiki/Starter-Kit-Tutorial2、開發環境搭建好後，導入Alios-Things源碼。
導入方法1：滑鼠直接拖入；
導入方法2：點選菜單欄 “檔案(F)” -> “打開檔案夾(F)”。
3、Build如下圖，選中mqttapp@cb2201，點選右側"√"
build完成後可在out/mqttapp@cb2201/binary/ 目錄找到生成的bin檔案。
https://github.com/alibaba/AliOS-Things/wiki/CB2201_MQTT_User_Guide#4-%E5%9B%BA%E4%BB%B6%E7%83%A7%E5%BD%95 4 固件燒錄
https://github.com/alibaba/AliOS-Things/wiki/CB2201_MQTT_User_Guide#41-%E5%AE%89%E8%A3%85%E7%83%A7%E5%BD%95%E8%BD%AF%E4%BB%B6 4.1 安裝燒錄軟體
1、燒錄軟體擷取：連結：
https://pan.baidu.com/s/1CcbCXZ3SJwfBL13_MP9SIg密碼：s6j5
2、解壓後，輕按兩下CSKYFlashProgrammer.exe打開燒錄軟體
https://github.com/alibaba/AliOS-Things/wiki/CB2201_MQTT_User_Guide#42-%E7%83%A7%E5%BD%95 4.2 燒錄
1、選擇User Config： AliOS-Things-CB2201-MQTTAPP，并更改AliOS-Things存放路徑（即修改下圖中“G:\”）
2、開發闆首次燒錄程式需要選擇 “Chip Erase” 用以擦除eFlash，之後開發則選擇 “Erase Sectors” 即可。
3、點選下方 "Start Program" 按鈕燒寫（注意：燒寫前需要先退出CskyDebugServer）
https://github.com/alibaba/AliOS-Things/wiki/CB2201_MQTT_User_Guide#5-wifi%E9%85%8D%E7%BD%91%E5%8F%8A%E6%95%B0%E6%8D%AE%E8%BF%9E%E6%8E%A5%E9%98%BF%E9%87%8C%E4%BA%91 5 WiFi配網及資料連接配接阿裡雲
https://github.com/alibaba/AliOS-Things/wiki/CB2201_MQTT_User_Guide#51-wifi%E9%85%8D%E7%BD%91 5.1 WiFi配網
燒錄完成後，點選開發闆複位鍵重新開機，序列槽列印如下圖所示：
在序列槽指令行中敲入如下配網指令：
# netmgr connect <ssid> <password>
正常聯網後，mqttapp會真正開始運作。下圖為mqttapp運作日志：
https://github.com/alibaba/AliOS-Things/wiki/CB2201_MQTT_User_Guide#52-%E6%9F%A5%E7%9C%8B%E8%AE%BE%E5%A4%87%E6%98%AF%E5%90%A6%E5%9C%A8%E7%BA%BF 5.2 檢視裝置是否線上
點選下面連結，登入阿裡雲賬戶檢視：
http://iot.console.aliyun.com/#/product/newlist/region/cn-shanghai https://github.com/alibaba/AliOS-Things/wiki/CB2201_MQTT_User_Guide#6-%E8%B0%83%E8%AF%95 6 調試
https://github.com/alibaba/AliOS-Things/wiki/CB2201_MQTT_User_Guide#61-cskydebugserver%E5%AE%89%E8%A3%85%E5%92%8C%E4%BD%BF%E7%94%A8 6.1 CskyDebugServer安裝和使用
1、擷取CskyDebugServer（若已安裝CDS/CDK，則可略過1和2的步驟）
連結：
https://pan.baidu.com/s/1lT7gIoJZylQEOUvXnrpFUg密碼：6bu9
2、安裝
解壓後輕按兩下預設安裝。
3、端口設定，如下圖：
4、連接配接開發闆
點選 “紅色三角形” 按鈕，連接配接成功後，“紅色三角形” 按鈕會變成 “紅色圓形” 按鈕，如下圖：
https://github.com/alibaba/AliOS-Things/wiki/CB2201_MQTT_User_Guide#62-vs-code%E8%B0%83%E8%AF%95%E8%AE%BE%E7%BD%AE 6.2 VS Code調試設定
根據已編譯并燒錄的app@board資訊，更新 AliOS-Things/.vscode/launch.json 調試配置檔案，比如：已編譯并燒錄 mqttapp@cb2201以後，更改相關配置如下圖：
https://github.com/alibaba/AliOS-Things/wiki/CB2201_MQTT_User_Guide#63-%E5%BC%80%E5%A7%8B%E8%B0%83%E8%AF%95 6.3 開始調試
1、點選
按鈕，進入調試界面。
2、選擇 “CSKY DEBUG @ Windows/Linux”：
3、點選左上方的
按鈕(或F5)啟動調試。
4、啟動調試以後會自動停到已設定的斷點 application_start 函數處；
同時上方會出現調試工具欄，提供常用的單步調試功能；
左側邊欄可以檢視變量和函數調用棧。
|
