CODING DevOps + Nginx-ingress 實作自動化灰階釋出

作者：王炜，CODING DevOps 後端開發工程師，擁有多年研發經驗，雲原生、DevOps、Kubernetes 資深愛好者，Servicemesher 服務網格中文社群成員。獲得 Kubernetes CKA、CKAD 認證。

前言

在 Kubernetes 上的應用實作灰階釋出，最簡單的方案是引入官方的

Nginx-ingress

來實作。

我們通過部署兩套 deployment 和 services，分别代表灰階環境和生産環境，通過負載均衡算法，實作對兩套環境的按照灰階比例進行分流，進而實作灰階釋出。

通常的做法是當項目打包新鏡像後，通過修改

yaml

檔案的鏡像版本，執行

kubectl apply

的方式來更新服務。如果釋出流程還需要進行灰階釋出，那麼可以通過調整兩套服務的配置檔案權重來控制灰階釋出，這種方式離不開人工執行。如果項目數量多，灰階的時間跨度過長，人為誤操作的機率将大大增加，過于依賴于人工執行，這對于

DevOps

工程實踐是不能忍受的。

那麼，有沒有一種方式能夠實作無需人工幹預的自動化灰階呢？例如在代碼更新後，自動釋出到預釋出和灰階環境，并在一天的時間内自動将灰階比例從 10% 權重提高到 100%，且能夠随時終止，灰階通過後自動釋出到生産環境？

答案是肯定的，利用

CODING DevOps

就能夠滿足此類需求。

Nginx-ingress 架構和原理

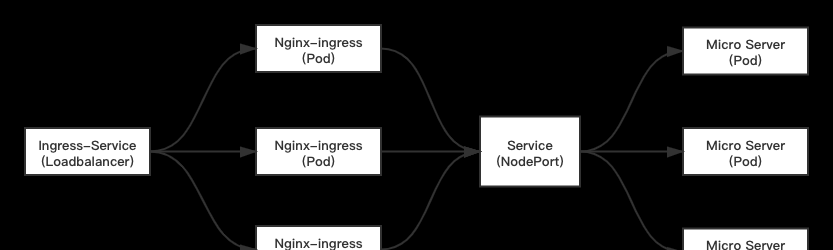

迅速回顧一下

Nginx-ingress

的架構和實作原理：

CODING DevOps + Nginx-ingress 實作自動化灰階釋出

Nginx-ingress

通過前置的

Loadbalancer

類型的

Service

接收叢集流量，将流量轉發至

Nginx-ingress

Pod 内并對配置的政策進行檢查，再轉發至目标

Service

，最終将流量轉發至業務容器。

傳統的

Nginx

需要我們配置

conf

檔案政策。但

Nginx-ingress

通過實作

Nginx-ingress-Controller

将原生

conf

配置檔案和

yaml

配置檔案進行了轉化，當我們配置

yaml

檔案的政策後，

Nginx-ingress-Controller

将對其進行轉化，并且動态更新政策，動态 Reload

Nginx Pod

，實作自動管理。

那麼

Nginx-ingress-Controller

如何能夠動态感覺叢集的政策變化呢？方法有很多種，可以通過 webhook admission 攔截器，也可以通過 ServiceAccount 與 Kubernetes Api 進行互動，動态擷取。

Nginx-ingress-Controller

使用後者來實作。是以在部署

Nginx-ingress

我們會發現

Deployment

内指定了 Pod 的 ServiceAccount，以及實作了 RoleBinding ，最終達到 Pod 能夠與 Kubernetes Api 互動的目的。

實作方案預覽

為了實作以上目标，我們設計了以下持續部署流水線。

CODING DevOps + Nginx-ingress 實作自動化灰階釋出

此持續部署流水線主要實作了以下幾個步驟：

1、自動部署到預釋出環境

2、是否進行 A/B 測試

3、自動灰階釋出（自動進行3次逐漸提升灰階比例）

4、釋出到生産環境

同時，本文案例還示範了從 Git 送出代碼到自動觸發持續內建的步驟：

1、送出代碼後觸發持續內建，自動建構鏡像

2、鏡像建構完成後，自動推送鏡像到制品庫

3、觸發持續部署

1、送出代碼後觸發持續內建，自動建構鏡像并推送到制品庫

2、觸發持續部署，并釋出到預釋出環境

CODING DevOps + Nginx-ingress 實作自動化灰階釋出

3、人工确認：進行 A/B 測試（或跳過直接進入自動灰階）

進行 A/B 測試時，隻有 Header 包含 location=shenzhen 可以通路新版本，其他使用者通路生産環境仍然為舊版本。

4、人工确認：是否自動灰階釋出（自動進行 3 輪逐漸提升灰階比例，每輪間隔 30s）

第一次灰階：新版本 30% 的灰階比例，此時通路生産環境大約有 30% 的流量進入新版本灰階環境：

30s 後自動進行第二輪灰階：新版本 60% 的灰階比例：

60s 後自動進行第三輪灰階：新版本 90% 的灰階比例：

本案例中，我們配置了自動化灰階釋出将會以 3 次漸進式進行，每次提高 30% 的比例，每次持續 30s 後自動進入下一個灰階階段。在不同的灰階階段，會發現請求新版本出現的機率越來越高。漸進式的灰階可根據業務需要進行任意配置，例如持續 1 天時間分 10 次自動進行灰階，直至釋出到生産環境而無需人工值守。

5、灰階完成，30s 後釋出到生産環境

項目源碼和原理分析

項目源碼位址：https://wangweicoding.coding.net/public/nginx-ingress-gray/nginx-ingress-gray/git

├── Jenkinsfile  # 持續內建腳本
├── deployment
│   ├── canary
│   │   └── deploy.yaml   # 灰階釋出部署檔案
│   ├── dev
│   │   └── deploy.yaml   # 預釋出部署檔案
│   └── pro
│       └── deploy.yaml   # 生産部署檔案
├── docker
│   ├── Dockerfile
│   └── html
│       └── index.html
├── nginx-ingress-init
│   ├── nginx-ingress-deployment  # nginx-ingress 部署檔案
│   │   ├── ClusterRoleBinding.yaml
│   │   ├── RoleBinding.yaml
│   │   ├── clusterRole.yaml
│   │   ├── defaultBackendService.yaml
│   │   ├── defaultBackendServiceaccount.yaml
│   │   ├── deployment.yaml
│   │   ├── nginxDefaultBackendDeploy.yaml
│   │   ├── roles.yaml
│   │   ├── service.yaml
│   │   └── serviceAccount.yaml
│   └── nginx-ingress-helm   # nginx-ingress Helm 包
│       └── nginx-ingress-1.36.3.tgz
└── pipeline   # 持續部署流水線模闆
    ├── gray-deploy.json  # 灰階釋出流水線
    ├── gray-init.json    # 灰階釋出初始化（首次運作）
    └── nginx-ingress-init.json  # nginx-ingress 初始化（首次運作）

灰階環境和生産環境主要由

deployment/canary/deploy.yaml

和

deployment/pro/deploy.yaml

來實作，主要是實作了兩套環境的：

  • Deployment
  • Service
  • Ingress

A/B 測試和灰階由配置的

Ingress

進行控制：

apiVersion: extensions/v1beta1
kind: Ingress
metadata:
  annotations:
    kubernetes.io/ingress.class: nginx  # nginx=nginx-ingress| qcloud=CLB ingress
    nginx.ingress.kubernetes.io/canary: "true"  # 開啟灰階
    nginx.ingress.kubernetes.io/canary-by-header: "location"  # A/B 測試用例 Header key
    nginx.ingress.kubernetes.io/canary-by-header-value: "shenzhen"  # A/B 測試用例 Header value
  name: my-ingress
  namespace: pro
spec:
  rules:
  - host: nginx-ingress.coding.pro
    http:
      paths:
      - backend:
          serviceName: nginx-canary
          servicePort: 80
        path: /

A/B 測試主要由注解

nginx.ingress.kubernetes.io/canary-by-header

nginx.ingress.kubernetes.io/canary-by-header-value

進行控制，來比對請求 Header 的 Key 和 Value。

apiVersion: extensions/v1beta1
kind: Ingress
metadata:
  annotations:
    kubernetes.io/ingress.class: nginx  # nginx=nginx-ingress| qcloud=CLB ingress
    nginx.ingress.kubernetes.io/canary: "true"
    nginx.ingress.kubernetes.io/canary-weight: 30
  name: my-ingress
  namespace: pro
spec:
  rules:
  - host: nginx-ingress.coding.pro
    http:
      paths:
      - backend:
          serviceName: nginx-canary
          servicePort: 80
        path: /

而灰階則由注解

nginx.ingress.kubernetes.io/canary-weight

控制，值範圍可以是

0-100

，對應灰階權重比例。在

Nginx-ingress

，負載均衡算法主要由

權重輪詢

的算法來實作分流。

整體架構圖如所示：

CODING DevOps + Nginx-ingress 實作自動化灰階釋出

環境準備

1、K8S 叢集，推薦使用騰訊雲容器服務；

2、開通 CODING DevOps，提供鏡像建構和流水線的部署能力。

實踐步驟

1、克隆源碼并推送至自己的 CODING Git 倉庫

```
$ git clone https://e.coding.net/wangweicoding/nginx-ingress-gray/nginx-ingress-gray.git
$ git remote set-url origin https://you coding git
$ git add .
$ git commit -a -m 'first commit'
$ git push -u origin master
```

注意，推送前請将

deployment/dev

、

deployment/canary

deployment/pro

檔案夾的

deploy.yaml

image 修改為自己的制品庫鏡像位址。

2、建立持續內建流水線

使用“自定義建構過程”建立建構計劃，并選擇使用代碼倉庫的

Jenkinsfile

3、新增雲賬号并建立持續部署流水線，複制項目的 pipeline Json 模闆到建立的流水線内（3 個）

為了便于使用模闆，建立持續部署流水線應用名為：nginx-ingress

建立繼續建立空白部署流程，複制 Json 模闆到持續部署流水線中，一共建立三條流水線：

  • nginx-ingress-init - 用于初始化 nginx-ingress
  • gray-init - 用于首次初始化環境

  • gray-deploy - 用于示範灰階釋出

    注意：請将以上流水線的雲賬号選擇為自己的雲賬号，另外 gray-deploy 流水線中，請重新配置“啟動所需制品”和“觸發器”。

4、初始化 nginx-ingress（首次運作）

首次運作

nginx-ingress

流水線将自動為您部署

nginx-ingress

。部署成功後，運作

kubectl get svc | grep nginx-ingress-controller

擷取

Ningx-ingress

的

EXTERNAL-IP

，此 IP 為叢集請求入口 IP 。并為本機配置

Host

，便于通路。

5、初始化灰階釋出（首次運作）

gray-init

流水線将自動部署一套完整的環境，否則自動化灰階流水線将會失敗。

6、自動觸發灰階釋出

現在，您可以嘗試修改項目

docker/html/index.html

檔案，推送後将自動觸發建構和持續部署，觸發後，進入“持續部署”頁面，檢視部署詳情和流程。

總結

我們主要利用了

CODING 持續部署

等待

階段，通過對不同灰階比例的階段設定等待時間，自動化逐一運作灰階階段，最終實作無人工值守的自動化灰階釋出。

利用

等待

階段，可以實作平滑的釋出流程，隻有當釋出出現問題，才需要人工介入。配合持續部署通知功能，可以很友善的将目前釋出狀态推送到企業微信、釘釘等協作工具。

為了友善展示，案例中對灰階比例和等待時間進行了寫死，你也可以使用階段的“自定義參數”來實作對灰階比例和等待實作進行動态控制，針對目前的釋出等級動态輸入灰階比例和流程控制，使得釋出更加靈活。

生産建議

本文的

Nginx-ingress

采用

deployment

的部署方式來實作。

Nginx-ingress

作為

Kubernetes

叢集的邊緣網關，承擔着所有入口流量，其高可用性直接決定了

Kubernetes

叢集的高可用性。

在生産環境，部署

Nginx-ingress

建議遵循以下幾點：

  • 推薦使用 DaemonSet 的方式部署，避免節點故障。
  • 通過标簽選擇器，将

    Nginx-ingress-controller

     部署在獨立的 Node 節點（如高主頻、高網絡、高 IO 節點）或者低負載的節點。
  • 如果采用

    Deployment

     的方式部署，可以為

    Nginx-ingress

     配置 HPA 水準伸縮。
