[WPF] VisualBrush 中的布局

原文: [WPF] VisualBrush 中的布局

今天插一篇随筆。說一說上周五遇到的一個布局問題，問題大概是這樣的：需要在一個快區域上添加一張透明的背景圖檔，由于區域較大、并且寬高都不是固定大小，圖檔較小 是以圖檔需要居中顯示。除此之外還需要在圖檔的透明部分添加一個非透明的純色。

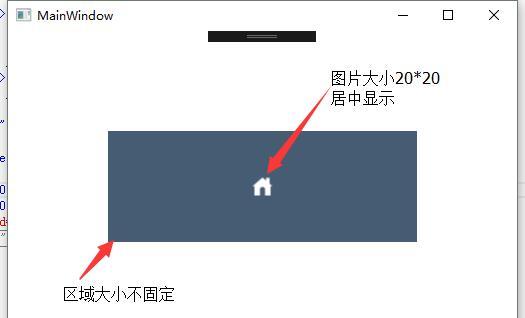

比如：最終的效果圖、如下圖所示：

當然如果隻是為了實作這種效果、實作方案有多種，至少有三大類：

1、嵌套兩個控件、分别應用純色 和 居中圖像。

2、使用 VisualBrush 将組合效果應用在同一個控件的Background上

3、重寫控件、将組合效果繪制在Background上。

筆者今天說的是第二種方案：VisualBrush、這個強大的Brush類，它可以将任意Visual元素轉化為Brush。

筆者第一次寫的代碼如下：

<Grid Background="White">
        <Grid.RowDefinitions>
            <RowDefinition Height="100" />
            <RowDefinition Height="*" />
            <RowDefinition Height="100" />
        </Grid.RowDefinitions>
        <Grid.ColumnDefinitions>
            <ColumnDefinition Width="100" />
            <ColumnDefinition Width="*" />
            <ColumnDefinition Width="100" />
        </Grid.ColumnDefinitions>
        <Border Grid.Row="1" Grid.Column="1">
            <Border.Background>
                <VisualBrush>
                    <VisualBrush.Visual>
                        <Border Background="#455C73">
                            <Image Width="20"
                                   Height="20"
                                   HorizontalAlignment="Center"
                                   VerticalAlignment="Center"
                                   Source="img_xiaofangzi.png" />
                        </Border>
                    </VisualBrush.Visual>
                </VisualBrush>
            </Border.Background>
        </Border>
    </Grid>

第一次寫的代碼

看樣子應該沒多大問題、可出現的效果卻不盡人意、圖像被拉伸了（并且Image的寬高都失效了）：

看到這個效果、我的第一直覺是在 VisualBrush上應用： Stretch="None" ：

<Grid Background="White">
        <Grid.RowDefinitions>
            <RowDefinition Height="100" />
            <RowDefinition Height="*" />
            <RowDefinition Height="100" />
        </Grid.RowDefinitions>
        <Grid.ColumnDefinitions>
            <ColumnDefinition Width="100" />
            <ColumnDefinition Width="*" />
            <ColumnDefinition Width="100" />
        </Grid.ColumnDefinitions>
        <Border Grid.Row="1" Grid.Column="1">
            <Border.Background>
                <VisualBrush Stretch="None">
                    <VisualBrush.Visual>
                        <Border Background="#455C73">
                            <Image Width="20"
                                   Height="20"
                                   HorizontalAlignment="Center"
                                   VerticalAlignment="Center"
                                   Source="img_xiaofangzi.png" />
                        </Border>
                    </VisualBrush.Visual>
                </VisualBrush>
            </Border.Background>
        </Border>
    </Grid>

修改後的代碼

事實再一次出乎意料：

表現出來的形式：VisualBrush中的Border大小沒有填充整個背景色。 并且 Border的小大 和 Image的大小一緻，很像是Image的寬高 20 * 20 把 Border撐大了。

在嘗試為Broder設定寬高後，效果終于滿意了。最終代碼：

<Grid Background="White">
        <Grid.RowDefinitions>
            <RowDefinition Height="100" />
            <RowDefinition Height="*" />
            <RowDefinition Height="100" />
        </Grid.RowDefinitions>
        <Grid.ColumnDefinitions>
            <ColumnDefinition Width="100" />
            <ColumnDefinition Width="*" />
            <ColumnDefinition Width="100" />
        </Grid.ColumnDefinitions>
        <Border Grid.Row="1" Grid.Column="1">
            <Border.Background>
                <VisualBrush Stretch="None">
                    <VisualBrush.Visual>
                        <Border Width="3000"
                                Height="3000"
                                Background="#455C73">
                            <Image Width="20"
                                   Height="20"
                                   HorizontalAlignment="Center"
                                   VerticalAlignment="Center"
                                   Source="img_xiaofangzi.png" />
                        </Border>
                    </VisualBrush.Visual>
                </VisualBrush>
            </Border.Background>
        </Border>
    </Grid>

最終代碼

當然，代碼還是不夠完美：由于背景區域的大小不固定，是以設定了一個超大的寬高。

問題解決了，再回頭看一下VisualBrush 中的布局、由于 VisualBursh中的Visual的父級是VisualBrush, 它不能為Visual中的根元素提供大小，是以如果應用了 Stretch="None"  ，那麼就需要手動設定Visual根元素的大小了。這一點在

MSDN

 上也可以得到證明。
