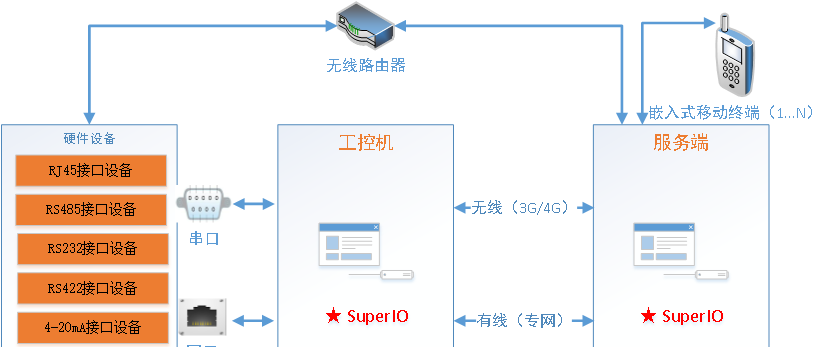

1.1 應用場景
通訊平台的互動對象包括兩方面：第一、與硬體産品互動。第二、與軟體産品互動。基本這兩方面考慮，通訊平台一般會應用在兩個場景：
1）通訊平台應用在PC機上
主要應用在自動站的工控機上，通過RS485/RS232、RJ45、4-20mA等方式采集硬體裝置的資料資訊。同時，通訊平台與伺服器端的軟體進行互動，負責上傳資料資訊，以及接收控制指令等。
2）通訊平台應用在伺服器端上
終端裝置以3G/4G、有線專網、衛星等與通訊平台連接配接，進行資料互動，終端裝置包括：PC機、移動終端（手機）、監測裝置等。
1.2 通訊機制概述
對于通訊平台來說，通訊部分始終是軟體的核心，要求高實時性、高穩定性。軟體架構決定了軟體運作的穩定性，以及以後的擴充性，是以需要對通訊機制、控制方式進行良好的設計。
一般采用的通訊機制為呼叫應答方式，或叫主從方式。主機發送請求指令，從機接到指令後進行校驗資料的完整性，以及确定是否發給自己的指令，校驗成功後，傳回指定的資料資訊，完成一次完整的通訊。
呼叫應答通訊機制如下圖：
1.3 序列槽、網絡的整合
在開發裝置驅動或協定驅動的時候，對于同一個驅動子產品要同時支援RS485/RS232和RJ45通訊方式，避免因為協定的不同或是通訊方式的不同進行多次重複性的開發。保證業務邏輯統一的情況下，盡量減少工作量。是以，在通訊方式方面要在邏輯上統一接口，以保證整個通訊平台的通用性。
接口設計如下圖：
1.4 序列槽通訊機制
由于序列槽通訊的特性限制，避免多個硬體裝置連接配接到序列槽總線出現資料混亂現象，主要采用輪詢模式的呼叫應答通迅機制。
（1） 輪詢模式
當有多個裝置連接配接到通訊平台時，通訊平台會輪詢排程裝置進行通訊任務。某一時刻隻能有一個裝置進行發送請求指令、等待接收傳回資料，這個裝置完成發送、接收後，下一個裝置才進行通訊任務，依次輪詢裝置。如下圖：
1.5 網絡通訊機制
輪詢通訊機制是保證資料有序的發送、接收，避免并發資料在總線上出現混亂，但是這種通訊機制是以降低性能為代價的，适用于序列槽通訊，在以太網通訊中顯然無法充分利用網絡通訊的優勢。
以太網是獨立信道、可以全雙工通訊。為了充分發揮以太網的優勢，在輪詢通訊機制的基礎上增加了并發通訊模式、自控通訊模式通迅機制。一是為了提高通訊的性能，二是為了二次開發有更多自主要制權。
以太網輪詢通訊模式與序列槽通訊模式一緻，如下圖：
（2） 并發模式
并發通訊模式是集中發送所有裝置的請求指令，硬體裝置接收到指令後進行校驗，校驗成功後傳回對應指令的資料，通訊平台監聽到資料資訊後，進行接收操作，然後再進行資料的分發、處理等。如下圖：
（3） 自控模式
自控通訊模式與并發通訊模式類似，差別在于發送指令操作交給裝置本身，或者說交給二次開發者，二次開發者可以自主通過事件驅動發送指令。硬體裝置接收到指令後進行校驗，校驗成功後傳回對應指令的資料，通訊平台監聽到資料資訊後，進行接收操作，然後再進行資料的分發、處理等。
自控通訊模式可以為二次開發者提供精确的定時請求實時資料機制，使通訊機制更靈活。也可以利用自控通訊模式，在不發送任何資料的情況下，進行被動接收資料。如下圖：
