visio二次開發的案例或者教程，國内真的非常少，這個項目也是花了不少時間來研究visio的相關知識，困難之是以難，是因為我們還沒有了解它，等我們理清楚之後，就會恍然大悟“噢，原來是這麼一回事”，但是這過程是痛并快樂着，哈哈。
研究這個不是閑來無事，項目需要。老大也安慰我慢慢研究咯，方法總會有的。就這樣，我慢慢的做下去。
進入主題
先來個效果圖，不然不是大家想要的就浪費大家開發時間了，時間是寶貴的。（也單純是我個人研究結果，如有什麼偏差有錯了解，大家積極指出，一起進步）

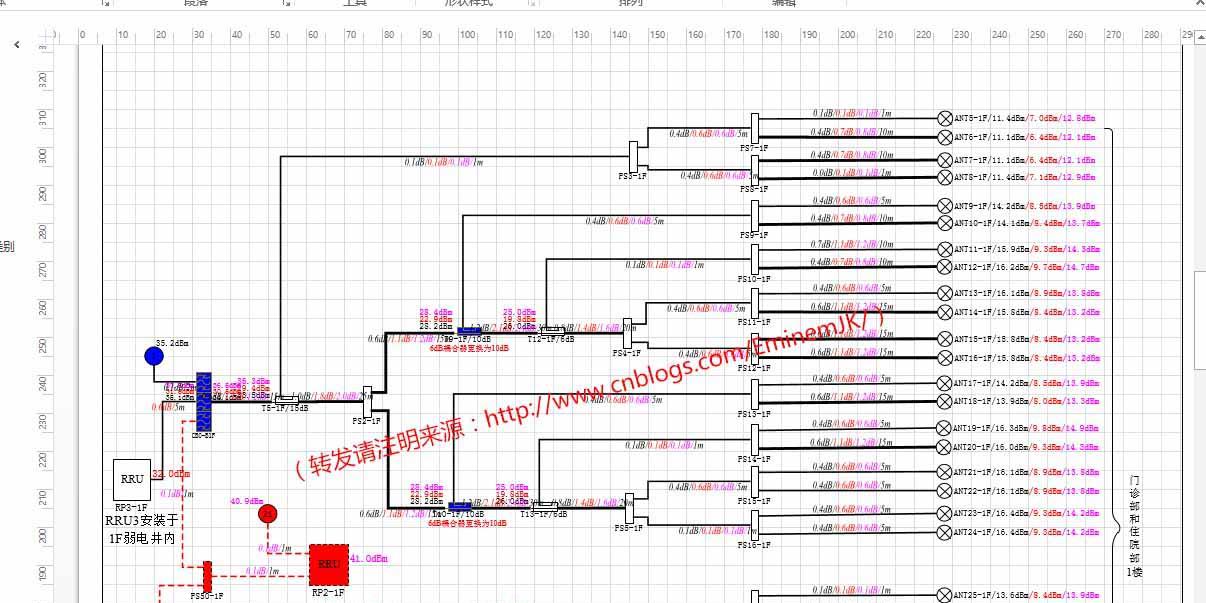

第一個是visio圖紙，不難看出，第二個是解析出來的結果集。
一、visio圖紙的相關知識
涉及到幾個對象： Application、 Document
visio對象：Page、Master、Shape、Cell
類似操作word、Excel一樣，我們需要一個程序來打開這個檔案，visio對象的大緻關系：一個檔案就對應一個Document對象，一個Document有多個Page(visio頁)，一個Page有多個Shape（形狀），一個Shape又有多個Cell。
二、讀取visio元素（器件）
首先得明白，讀取visio是從圖上哪個元素開始的，畫圖的順序決定了讀取的順序，怎麼看呢？
可以生成xml檔案來檢視，生成XML檔案的方法（另存為——web頁（*.html））,在生成的文檔中，找到“data.xml” 這個檔案，文本檢視就可以了，我們主要操作的，是<Pages>~</Pages>之間的元素，但是這僅僅不能滿足的，有些屬性裡面是沒有的，比如形狀資料、文字顔色、圖形背景色等等，這個就需要從Cell裡面讀取。生成data.xml檔案隻是幫助我們分析visio的格式。
選中元素（器件），右鍵-顯示Shapesheet 來檢視元素（器件）的資訊，比如背景色、字型、字号…… 比較多，隻需找到我們需要的屬性就行了。
還有一個是形狀資料，右鍵-資料-形狀資料 彈出形狀資料視窗，一般存儲一些器件屬性，這個用的應該也比較多，因為老是标記在圖上也是亂糟糟的，寫在形狀資料裡面可以隐藏起來，單獨的屬性。
讀取visio的主要代碼：
foreach (Page page in Doc.Pages) { foreach (Shape sp in page.Shapes) { if(sp.Connects.Count>0) {}//讀取線 else{ if(sp.Shapes.Count>0) {} //組合，即元素 else //剩下的就是文本啦 { } } } } 首先得解釋一下，為什麼這分類，線就不用解釋了，主要是器件和文本框怎麼識别，因為肉眼看肯定是知道的，但是計算機不知道呀，總之就是為了識别出來！我門自己定規則：
1、器件：一個器件必須以組合的方式，不論它是和文本組合在一起或者和其他元素組合在一起，總之以組合的方式來畫圖，這就得跟畫圖的同僚協調一下了（操作：右鍵圖形-組合）
2、文本：差別器件和文本除了以組合的方式，太單一，如果遺漏了器件，就麻煩了，那麼，我們得檢查一下，它是否有形狀資料。
總結一下就是有兩個方式：組合 和 形狀資料 來區分器件或文本框。
快下班了，有空接着寫完。 以後會從 讀取線 一個一個往下解釋。
