ChannelPipeline

Netty的ChannelPipeline和ChannelHandler機制類似于Servlet和Filter過濾器，這類攔截器實際上是職責鍊模式的一種變形，主要是為了友善事件的攔截和使用者業務邏輯的定制。Netty的Channel過濾器實作原理與Servlet Filter機制一緻，它将Channel的資料管道抽象為ChannelPipeline，消息在ChannelPipeline中流動和傳遞。ChannelPipeline持有I/O事件攔截器ChannelHandler的連結清單，由ChannelHandler對I/O事件進行攔截和處理，可以友善地通過新增和删除ChannelHandler來實作不同的業務邏輯定制，不需要對已有的ChannelHandler進行修改，能夠實作對修改封閉和對擴充的支援。

ChannelPipeline是ChannelHandler的容器，它負責ChannelHandler的管理和事件攔截與排程。

一個消息被ChannelPipeline的ChannelHandler鍊攔截和處理的全過程：

（1）底層的SocketChannel read()方法讀取ByteBuf，觸發ChannelRead事件，由I/O線程NioEventLoop調用ChannelPipeline的fireChannelRead(Object msg)方法，将消息（ByteBuf）傳輸到ChannelPipeline中；

（2）消息依次被HeadHandler、ChannelHandler1、ChannelHandler2……TailHandler攔截和處理，在這個過程中，任何ChannelHandler都可以中斷目前的流程，結束消息的傳遞；

（3）調用ChannelHandlerContext的write方法發送消息，消息從TailHandler開始，途經ChannelHandlerN……ChannelHandler1、HeadHandler，最終被添加到消息發送緩沖區中等待重新整理和發送，在此過程中也可以中斷消息的傳遞，例如當編碼失敗時，就需要中斷流程，構造異常的Future傳回。

Netty中的事件分為inbound事件和outbound事件。inbound事件通常由I/O線程觸發，例如TCP鍊路建立事件、鍊路關閉事件、讀事件、異常通知事件等。

觸發inbound事件的方法如下。

（1）ChannelHandlerContext.fireChannelRegistered()：Channel注冊事件；

（2）ChannelHandlerContext.fireChannelActive()：TCP鍊路建立成功，Channel激活事件；

（3）ChannelHandlerContext.fireChannelRead(Object)：讀事件；

（4）ChannelHandlerContext.fireChannelReadComplete()：讀操作完成通知事件；

（5）ChannelHandlerContext.fireExceptionCaught(Throwable)：異常通知事件；

（6）ChannelHandlerContext.fireUserEventTriggered(Object)：使用者自定義事件；

（7）ChannelHandlerContext.fireChannelWritabilityChanged()：Channel的可寫狀态變化通知事件；

（8）ChannelHandlerContext.fireChannelInactive()：TCP連接配接關閉，鍊路不可用通知事件。

Outbound事件通常是由使用者主動發起的網絡I/O操作，例如使用者發起的連接配接操作、綁定操作、消息發送等操作，它對應圖17-1的右半部分。

觸發outbound事件的方法如下：

（1）ChannelHandlerContext.bind(SocketAddress, ChannelPromise)：綁定本地位址事件；

（2）ChannelHandlerContext.connect(SocketAddress, SocketAddress, ChannelPromise)：連接配接服務端事件；

（3）ChannelHandlerContext.write(Object, ChannelPromise)：發送事件；

（4）ChannelHandlerContext.flush()：重新整理事件；

（5）ChannelHandlerContext.read()：讀事件；

（6）ChannelHandlerContext.disconnect(ChannelPromise)：斷開連接配接事件；

（7）ChannelHandlerContext.close(ChannelPromise)：關閉目前Channel事件。

ChannelPipeline通過ChannelHandler接口來實作事件的攔截和處理，由于ChannelHandler中的事件種類繁多，不同的ChannelHandler可能隻需要關心其中的某一個或者幾個事件，是以，通常ChannelHandler隻需要繼承ChannelHandlerAdapter類覆寫自己關心的方法即可。

例如，下面的例子展示了攔截Channel Active事件，列印TCP鍊路建立成功日志，代碼如下：

事實上，使用者不需要自己建立pipeline，因為使用ServerBootstrap或者Bootstrap啟動服務端或者用戶端時，Netty會為每個Channel連接配接建立一個獨立的pipeline。對于使用者而言，隻需要将自定義的攔截器加入到pipeline中即可。

對于類似編解碼這樣的ChannelHandler，它存在先後順序，例如MessageToMessageDecoder，在它之前往往需要有ByteToMessageDecoder将ByteBuf解碼為對象，然後對對象做二次解碼得到最終的POJO對象。

ChannelPipeline支援運作态動态的添加或者删除ChannelHandler，在某些場景下這個特性非常實用。例如當業務高峰期需要對系統做擁塞保護時，就可以根據目前的系統時間進行判斷，如果處于業務高峰期，則動态地将系統擁塞保護ChannelHandler添加到目前的ChannelPipeline中，當高峰期過去之後，就可以動态删除擁塞保護ChannelHandler了。

ChannelPipeline是線程安全的，這意味着N個業務線程可以并發地操作ChannelPipeline而不存在多線程并發問題。但是，ChannelHandler卻不是線程安全的，這意味着盡管ChannelPipeline是線程安全的，但是使用者仍然需要自己保證ChannelHandler的線程安全。

ChannelPipeline的代碼相對比較簡單，它實際上是一個ChannelHandler的容器，内部維護了一個ChannelHandler的連結清單和疊代器，可以友善地實作ChannelHandler查找、添加、替換和删除。

ChannelPipeline是ChannelHandler的管理容器，負責ChannelHandler的查詢、添加、替換和删除，它與Map等容器的實作非常類似。

由于ChannelPipeline支援運作期動态修改，在調用類似addBefore（ChannelHandlerInvoker invoker, String baseName, final String name, ChannelHandler handler）方法時，存在兩種潛在的多線程并發通路場景。

I/O線程和使用者業務線程的并發通路；

使用者多個線程之間的并發通路。

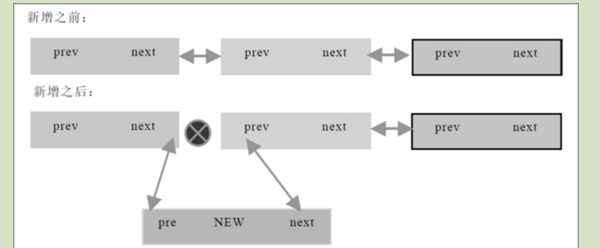

為了保證ChannelPipeline的線程安全性，需要通過線程安全容器或者鎖來保證并發通路的安全，此處Netty直接使用了synchronized關鍵字，保證同步塊内的所有操作的原子性。首先根據baseName擷取它對應的DefaultChannelHandlerContext，ChannelPipeline維護了ChannelHandler名和ChannelHandlerContext執行個體的映射關系。  新增的ChannelHandler名進行重複性校驗，如果已經有同名的ChannelHandler存在，則不允許覆寫，抛出IllegalArgumentException("Duplicate handler name: " + name)異常。校驗通過之後，使用新增的ChannelHandler等參數構造一個新的DefaultChannelHandlerContext執行個體。将新建立的DefaultChannelHandlerContext添加到目前的pipeline中(首先需要對添加的ChannelHandlerContext做重複性校驗,如果ChannelHandler不是可以在多個ChannelPipeline中共享的，且已經被添加到ChannelPipeline中，則抛出ChannelPipelineException異常。)，加入成功之後，緩存ChannelHandlerContext，發送新增ChannelHandlerContext通知消息。

當發生某個I/O事件的時候，例如鍊路建立、鍊路關閉、讀取操作完成等，都會産生一個事件，事件在pipeline中得到傳播和處理，它是事件處理的總入口。由于網絡I/O相關的事件有限，是以Netty對這些事件進行了統一抽象，Netty自身和使用者的ChannelHandler會對感興趣的事件進行攔截和處理。

pipeline中以fireXXX命名的方法都是從IO線程流向使用者業務Handler的inbound事件，它們的實作因功能而異，但是處理步驟類似，總結如下。

（1）調用HeadHandler對應的fireXXX方法；

（2）執行事件相關的邏輯操作。

以fireChannelActive方法為例，調用head.fireChannelActive()之後，判斷目前的Channel配置是否自動讀取，如果為真則調用Channel的read方法

由使用者線程或者代碼發起的I/O操作被稱為outbound事件，事實上inbound和outbound是Netty自身根據事件在pipeline中的流向抽象出來的術語，在其他NIO架構中并沒有這個概念。

Pipeline本身并不直接進行I/O操作，最終都是由Unsafe和Channel來實作真正的I/O操作的。Pipeline負責将I/O事件通過HeadHandler進行排程和傳播，最終調用Unsafe的I/O方法進行I/O操作。最終由TailHandler調用Unsafe的connect方法發起真正的連接配接，pipeline僅僅負責事件的排程。
