保護模式篇之任務段與任務門，詳細介紹段任務段與任務門的基礎知識。
此系列是本人一個字一個字碼出來的，包括示例和實驗截圖。由于系統核心的複雜性，故可能有錯誤或者不全面的地方，如有錯誤，歡迎批評指正，本教程将會長期更新。 如有好的建議，歡迎回報。碼字不易，如果本篇文章有幫助你的，如有閑錢，可以打賞支援我的創作。如想轉載，請把我的轉載資訊附在文章後面，并聲明我的個人資訊和本人部落格位址即可，但必須事先通知我。
你如果是從中間插過來看的，請仔細閱讀 羽夏看Win系統核心——簡述 ，友善學習本教程。
看此教程之前，問幾個問題，基礎知識儲備好了嗎？上一節教程學會了嗎？上一節課的練習做了嗎？沒有的話就不要繼續了。
🔒 華麗的分割線 🔒
本次答案均為參考，可以與我的答案不一緻，但必須成功通過。答案注釋中有一些思考題，将會在本文結束後給出答案。
1️⃣ 構造無參的調用門，實作提權後讀取高2G的位址并分析堆棧情況。
🔒 點選檢視答案 🔒
本人在<code>8003f090</code>作為段描述符存儲位址，值為<code>00CF9A00`0000FFFF</code>，在<code>8003f098</code>作為調用門的存儲位址，
值為<code>0040EC00`00901030</code>，注意一定填好正确的函數位址，否則會容易藍屏。

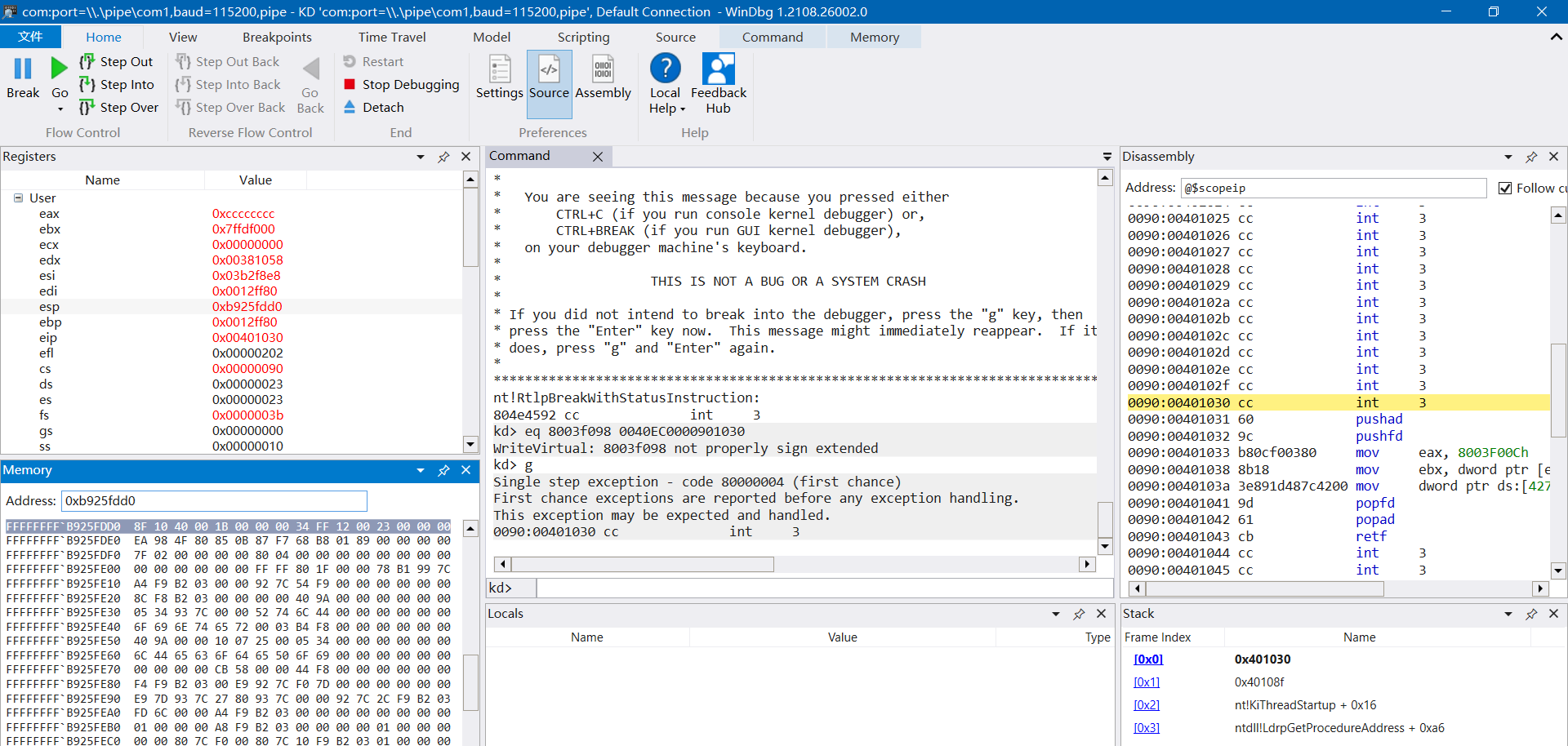

在本題目中的示例代碼，運作，設定的斷點将會斷在WinDbg之中，說明調用門成功。如下圖所示：
堆棧分析如下圖所示：
🔒 點選檢視代碼 🔒
2️⃣ 構造有參的調用門，實作提權後正确依次取出參數并分析堆棧情況。
值為<code>0040EC03`0090D740</code>，注意一定填好正确的函數位址和平好堆棧，否則會導緻藍屏。
3️⃣ 構造調用門，提權後，實作“FQ”，即不按原函數位址傳回。
程式顯示結果如下圖所示：
4️⃣ 構造中斷門，實作提權後讀取高2G的位址并分析堆棧情況。
本人在<code>8003f090</code>作為段描述符存儲位址，值為<code>00CF9A00`0000FFFF</code>，在<code>8003f4a0</code>作為中斷門的存儲位址，
值為<code>0040EE00`00901020</code>，注意一定填好正确的函數位址，否則會容易藍屏。
5️⃣ 構造陷阱門，實作提權後讀取高2G的位址并分析堆棧情況。
本人在<code>8003f090</code>作為段描述符存儲位址，值為<code>00CF9A00`0000FFFF</code>，在<code>8003f4a0</code>作為陷阱門的存儲位址，
值為<code>0040EF00`00901020</code>，注意一定填好正确的函數位址，否則會容易藍屏。
陷阱門的分析和代碼和陷阱門完全一樣，故不再贅述。
Windows 并沒有完全利用任務段和使用任務門實作CPU所謂的任務切換，Linux 也是如此。但為了保護模式的完整性，故繼續講解。
我們回顧一下之前所學内容，在調用門、中斷門與陷阱門中，一旦出現權限切換，那麼就會有堆棧的切換。而且，由于<code>CS</code>的<code>CPL</code>發生改變，也導緻了<code>SS</code>也必須要切換。切換時，會有新的<code>ESP</code>和<code>SS</code>從哪裡來的呢？那就是任務狀态段提供的。任務狀态段簡稱任務段，英文縮寫為<code>TSS</code>，<code>Task-state segment</code>。
<code>TSS</code>是一塊記憶體，大小為<code>104</code>位元組，記憶體結構如下圖所示：
<code>Intel</code>的設計<code>TSS</code>目的，用官方的話說就是實作所謂的任務切換。<code>CPU</code>的任務在作業系統的方面就是線程。任務一切換，執行需要的環境就變了，即所有寄存器裡面的值，需要儲存供下一次切換到該任務的時候再換回去重新執行。
說到底，<code>TSS</code>的意義就在于可以同時換掉一堆寄存器。本質上和所謂的任務切換沒啥根本聯系。而作業系統嫌棄<code>Intel</code>的設計過于麻煩，自己實作了所謂的任務切換，即線程切換。具體将會在後面的教程進行講解。
<code>TSS</code>是一個記憶體塊，并不在<code>CPU</code>中，那麼它是怎樣找到正确的<code>TSS</code>呢？那就是之前提到的<code>TR</code>段寄存器。<code>CPU</code>通過<code>TR</code>寄存器索引<code>TSS</code>是示意圖如下圖所示：
<code>TSS段描述符</code>的結構和普通的段描述符沒啥差別，就不詳細介紹了，如下圖所示：
指令：<code>LTR</code>
說明：用<code>LTR</code>指令去裝載，僅僅是改變<code>TR</code>寄存器的值（96位），并沒有真正改變<code>TSS</code>。<code>LTR</code>指令隻能在系統層使用，加載後<code>TSS</code>段描述符會狀态位會發生改變。
指令：<code>STR</code>
說明：如果用<code>STR</code>去讀的話，隻讀了<code>TR</code>的16位，即選擇子。
在0環可以通過LTR指令去修改TR寄存器。
在3環可以通過CALL FAR或者JMP FAR指令來修改。用JMP去通路一個任務段的時候，如果是TSS段描述符，先修改TR寄存器，在用TR.Base指向的TSS中的值修改目前的寄存器。
用<code>CALL</code>和<code>JMP</code>實作任務切換，它們之間有什麼不同呢？答案就不用說了。如果用<code>CALL</code>，它會把<code>Previous Task Link</code>填寫數值，并<code>EFLAGS</code>寄存器的<code>NT</code>位改為<code>1</code>。如果這個位被改為<code>1</code>，<code>iret</code>指令會被當做任務傳回，從TSS裡的取出<code>Previous Task Link</code>傳回；反之則為正常的中斷傳回，從堆棧讀值傳回。而<code>JMP</code>指令不會做上述事情。
任務門的結構如下圖所示：
任務門的結構我就不想再贅述了，來看看它的執行過程：
通過<code>INT N</code>的指令進行觸發任務門
查<code>IDT</code>表，找到任務門描述符
通過任務門描述符，查<code>GDT</code>表，找到<code>TSS</code>段描述符
使用<code>TSS</code>段中的值修改<code>TR</code>寄存器
<code>IRETD</code>傳回
1️⃣ pushad 和 pushfd 到底是必須的嗎？作用是什麼？
2️⃣ 在有參調用門調用取參的時候，為什麼用下面的代碼？
本節的答案将會在下一節進行講解，務必把本節練習做完後看下一個講解内容。不要偷懶，實驗是學習本教程的捷徑。
俗話說得好，光說不練假把式，如下是本節相關的練習。如果練習沒做好，就不要看下一節教程了，越到後面，不做練習的話容易夾生了，開始還明白，後來就真的一點都不明白了。本節練習很少，請保質保量的完成。
1️⃣ 自己構造任務段通過<code>CALL</code>實作任務切換，要求使用0環的段，下面是一個代碼模闆，代碼裡面有坑，并且坑很深，看看自己能不能自行解決。
