前面我們對ModbusRTU協定、ModbusTCP協定、歐姆龍FinsTCP協定、三菱SLMP協定都做了說明：今天我們來分享一下關于西門子S7協定的通信分析。西門子作為一個老牌工控企業，在中國市場擁有很高的市場占有率。如果要說起西門子的通信協定，相信大家多多少少能說出一些，比如MPI、PPI、USS、Profibus、Profinet、S7等，但是西門子在協定的開放性方面還是相對要封閉一些，是以很多協定都是不開放的。在這裡，我主要是結合Wireshark抓包工具，跟大家去分享一下，如何是一步一步抓取西門子S7通信協定底層通信封包的，希望通過我一步一步地分析，讓大家都能夠對西門子S7協定有所了解的同時，也學會基本的抓包操作與封包分析。
值得說明一下，西門子S7協定非開放協定，以下内容，僅供學習參考。
1、首先我們要準備要準備一個西門子的PLC，并保證PLC與PC之間的網絡連接配接正常。
PS：對于手頭沒有PLC的小夥伴，可以檢視這篇文章：基于S7-PLCSIM Advanced搭建S7通信仿真環境
2、為了抓取到通信的封包，需要實作PC與PLC之間的通信，這裡我采用的方式是通過KepServer V6.4來實作，dotNET工控上位機 公衆号背景回複 關鍵詞：OPC學習套裝。
3、安裝Wireshark抓包軟體，dotNET工控上位機 公衆号背景回複關鍵詞：Wireshark。（擷取資料加VX：xiketang777）

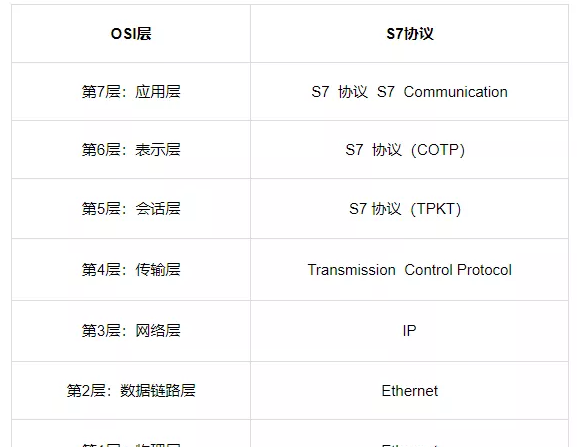

4、認識S7協定的網絡模型。
1、首先将KepServer與PLC之間的通信連接配接配置好；
2、将Wireshark軟體打開，并處于監控封包狀态；
3、将KepServer進行連接配接PLC，此時Wireshark軟體中會出現封包的資料，将KepServer連接配接停止并關閉軟體，同時将Wireshark的監控停止，以便進行後續的封包分析；
1、我們發現西門子的S7通信并不是簡簡單單的TCP通信，在TCP執行三次握手之後，還需要發送兩次連接配接驗證，在兩次連接配接驗證之後，才進行真正的資料互動。
2、三次握手過程，如下圖所示：（擷取資料加VX：xiketang777）
3、S7連接配接第一次驗證，如下圖所示：
4、S7連接配接第二次驗證，如下圖所示：
5、四次揮手過程，如下圖所示：
6、S7第一次驗證發送封包分析：
TPKT（第五層：會話層）
該層總共占4個位元組：
版本号：0x03
預留：0x00
長度：0x0016
COTP（第六層：表示層）
該層總共占用18個位元組：
長度：0x11
PDU類型（CR Connect Request 連接配接請求）：0x0E
目标引用：0x0000
源引用：0x0001
擴充格式/流控制：0x00
參數代碼 TPDU-Size：0xC0
參數長度：0x01
TPDU大小：0x0A
參數代碼 SRC-TASP：0xC1
參數長度：0x02
源TSAP Source TSAP:0x0201
參數代碼 DST-TASP：0xC2
目标TSAP Destination TSAP:0x0201（擷取資料加VX：xiketang777）
7、S7第一次驗證傳回封包
該層總共占18個位元組：
PDU類型（CC Connect Confirm 連接配接确認）：0x0D
目标引用：0x0001
源引用：0x0006
Source TSAP:0x0201
Destination TSAP:0x0201
8、S7第二次驗證發送封包
長度：0x0019
COTP（第六層：表示層）（擷取資料加VX：xiketang777）
該層總共占3個位元組：
長度：0x02
PDU類型（DT Data）：0XF0
目标引用：0x80
S7 Communication（第七層：應用層）
該層總用占18個位元組，并且分兩部分：
Header：
協定ID（Protocol ID）：0x32
ROSCTR：0x01
預留：0x0000
協定資料單元引用：0x037C
參數長度：0x0008
資料長度：0x0000
Parameter：
功能碼：0xF0
最大AmQ（Calling）:0x0001
最大AmQ（Called）:0x0001
PDU長度：0x03C0
9、S7第二次驗證傳回封包
該層總用占20個位元組，并且分兩部分：
Ack_Data：0x03
錯誤等級：0x00
錯誤代碼：0x00
PDU長度：0x00F0
10、讀取資料發送封包：讀取DB1.DBX0.0 開始的4個位元組
長度：0x001F
該層總用占24個位元組，并且分兩部分：
Header：（擷取資料加VX：xiketang777）
Ack_Data：0x01
協定資料單元引用：0x037D
參數長度：0x000E
功能碼 Read Var：0x04
通信項數：0x01
通信項1：
通信項Header
變量指定：0x12
位址長度：0x0A
Syntax ID:0x10
傳輸資料類型 byte：0x02
通信項Param
讀取長度：0x04
DB号：0x01
存儲區類型 DB存儲區：0x84
開始位元組：0x000000
11、 讀取資料傳回封包
長度：0x001D
該層總用占22個位元組，并且分兩部分：
參數長度：0x0002
資料長度：0x0008
傳回結果Success：0xFF
傳輸資料類型 Byte/Word/DWord：0x04
長度：0x0020
資料：0x00000000
END
