建構一個高可用及自動發現的 Docker 基礎架構

Docker的生态日趨成熟，開源社群也不斷孵化出優秀的周邊項目，覆寫網絡、監控、維護、部署、開發等方面。幫助開發、運維人員快速建構、營運Docker服務環境，其中也不乏有大公司的影子，如Google、IBM、Redhat，甚至微軟也宣稱後續将提供Docker在Windows平台的支援。

Docker的發展前景一片大好。但在企業當中，如何選擇适合自己的Docker建構方案？可選的方案有kubernetes與CoreOS（都已整合各類元件），另外一種方案為Haproxy+etcd+confd，采用松散式的組織結構，但各個元件之間的通訊是非常嚴密的，且可擴充性更強，定制也更加靈活。IEG資料中心業務平台首選此架構，已進入試營運階段。下面詳細介紹如何使用Haproxy+etcd+confd建構一個高可用及自動發現的Docker基礎架構。

約定由Haproxy+etcd+confd+Docker建構的基礎服務平台簡稱“HECD” 架構，整合了多種開源元件，看似松散的結構，事實上已經是一個有機的整體，它們互相聯系、互相作用，是Docker生态圈中最理想的組合之一，具有以下優勢：

自動、實時發現及無感覺服務重新整理；

支援任意多台Docker主宿機；

支援多種APP接入且打散至不分主宿機；

采用Etcd存儲資訊，叢集支援可靠性高；

采用Confd配置引擎，支援各類接入層，如Nginx；

支援負載均衡、故障遷移；

具備資源彈性，伸縮自如（通過生成、銷毀容器實作）；

在HECD架構中，首先管理者操作Docker Client，除了送出容器（Container）啟動與停止指令外，還通過REST-API方式向Etcd（K/V）存儲元件注冊容器資訊，包括容器名稱、主宿機IP、映射端口等。Confd配置元件會定時查詢Etcd元件擷取最新的容器資訊，根據定義好的配置模闆生成Haproxy配置檔案Haproxy.cfg，并且自動reload haproxy服務。使用者在通路業務服務時，完全沒有感覺後端APP的上線、下線、切換及遷移，達到了自動發現、具備高可用等特點。詳細架構圖見圖1-1。

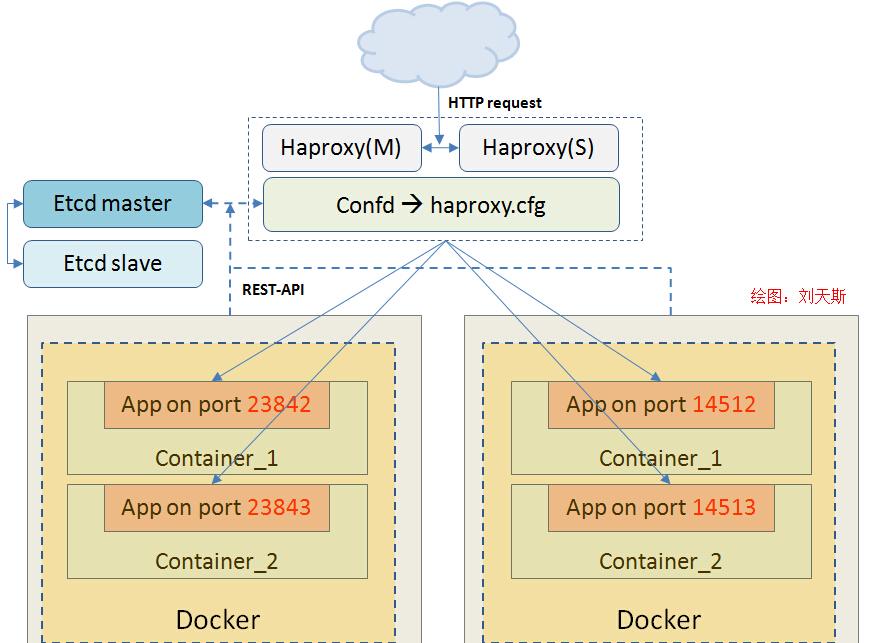

圖1-1 平台架構圖

為了友善大家了解各元件間的關系，通過圖1-2進行架構流程梳理，首先管理者通過Shell或api操作容器，下一步将容器資訊注冊到Etcd元件，Confd元件會定時查詢Etcd，擷取已經注冊到Etcd中容器資訊，最後通過Confd的模闆引擎生成Haprox配置，整個流程結束。

圖1-2 架構流程圖

了解架構流程後，我們逐一對流程中各元件進行詳細介紹。

1、 Etcd介紹

Etcd是一個高可用的 Key/Value 存儲系統，主要用于分享配置和服務發現。

簡單：支援 curl 方式的使用者 API (HTTP+JSON)

安全：可選 SSL 用戶端證書認證

快速：單執行個體可達每秒 1000 次寫操作

可靠：使用 Raft 實作分布式

2、 Confd介紹

Confd是一個輕量級的配置管理工具。通過查詢Etcd，結合配置模闆引擎，保持本地配置最新，同時具備定期探測機制，配置變更自動reload。

3、 Haproxy介紹

HAProxy是提供高可用性、負載均衡以及基于TCP和HTTP應用的代理，支援虛拟主機，它是免費、快速并且可靠的一種解決方案。（來源百科）

平台環境基于Centos6.5+Docker1.2建構，其中Etcd的版本為etcd version 0.5.0-alpha，Confd版本為confd 0.6.2，Haproxy版本為HA-Proxy version 1.4.24。下面對平台的運作環境、安裝部署、元件說明等進行詳細說明，環境裝置角色表如下：

角色

主機名

環境說明

接入層

SN2013-08-020

192.168.1.20

Haproxy+confd

存儲層

SN2012-07-021

192.168.1.21

Etcd

主宿機

SN2012-07-022

192.168.1.22

Docker

主宿機N

…

1.1 Docker安裝

SSH終端登入192.168.1.22伺服器，執行以下指令：

1.2 Haproxy、confd安裝

SSH終端登入192.168.1.20伺服器，執行以下指令：

haproxy

<code># yum –y install haproxy</code>

confd

<code># wget https://github.com/kelseyhightower/confd/releases/download/v0.6.3/confd-0.6.3-linux-amd64</code> <code># mv confd /usr/local/bin/confd</code> <code># chmod +x /usr/local/bin/confd</code> <code># /usr/local/bin/confd -version</code> <code>confd</code> <code>0.6.2</code>

1.3 etcd安裝

SSH終端登入192.168.1.21伺服器，執行以下指令：

2.1 Etcd配置

由于etcd是一個輕量級的K/V存儲平台，啟動時指定相關參數即可，無需配置。

由于etcd具備多機支援，參數“-peer-addr”指定與其它節點通訊的位址；參數“-addr”指定服務監聽位址；參數“-data-dir”為指定資料存儲目錄。

由于etcd是通過REST-API方式進行互動，常見操作如下：

設定(set) key操作

擷取(get) key資訊

删除key資訊

更多操作API見https://github.com/coreos/etcd/tree/master/etcdctl

2.2 Confd+Haproxy配置

由于Haproxy的配置檔案是由Confd元件生成，要求Confd務必要與haproxy安裝在同一台主機上，Confd的配置有兩種，一種為Confd資源配置檔案，預設路徑為“/etc/confd/conf.d”目錄，另一種為配置模闆檔案，預設路徑為“/etc/confd/templates”。具體配置如下：

建立配置檔案目錄

（1）配置資源檔案

詳細見以下配置檔案，其中“src”為指定模闆檔案名稱（預設到路徑/etc/confd/templates中查找）；“dest”指定生成的Haproxy配置檔案路徑；“keys”指定關聯Etcd中key的URI清單；“reload_cmd”指定服務重載的指令，本例中配置成haproxy的reload指令。

【/etc/confd/conf.d/ haproxy.toml】

（2）配置模闆檔案

Confd模闆引擎采用了Go語言的文本模闆，更多見<code>http://golang.org/pkg/text/template/</code>，具備簡單的邏輯文法，包括循環體、處理函數等，本示例的模闆檔案如下，通過range循環輸出Key及Value資訊。

【/etc/confd/templates/haproxy.cfg.tmpl】

（3）模闆引擎說明

本小節詳細說明Confd模闆引擎基礎文法與示例，下面為示例用到的KEY資訊。

1、 base

作為path.Base函數的别名，擷取路徑最後一段。

2、 get

傳回一對比對的KV，找不到則傳回錯誤。

3、 gets

傳回所有比對的KV，找不到則傳回錯誤。

4、 getv

傳回一個比對key的字元串型Value，找不到則傳回錯誤。

5、 getvs

傳回所有比對key的字元串型Value，找不到則傳回錯誤。

6、 split

對輸入的字元串做split處理，即将字元串按指定分隔符拆分成數組。

7、 ls

傳回所有的字元串型子key，找不到則傳回錯誤。

subkey: {{.}}

8、 lsdir

傳回所有的字元串型子目錄，找不到則傳回一個空清單。

subdir: {{.}}

（4）啟動confd及haproxy服務

下面為啟動Confd服務指令行，參數“interval”為指定探測etcd的頻率，機關為秒，參數“<code>-node</code>”為指定etcd監聽服務主位址，以便擷取容器資訊。

前面HECD架構說明内容，有講到容器的操作會即時注冊到etcd元件中，是通過curl指令進行REST-API方式送出的，下面詳細介紹通過SHELL及Python-api兩種方式的實作方法，支援容器啟動、停止的關聯。

3.1、SHELL實作方法

實作的原理是通過擷取“<code>Docker run ***</code>”指令輸出的Container ID，通過“docker inspect Container ID”得到詳細的容器資訊，分析出容器服務映射的外部端口及容器名稱，将以“/app/servers/容器名稱”作為Key，“主宿機: 映射端口”作為Value注冊到etcd中。其中Key資訊字首(/app/servers)與“/etc/confd/conf.d/haproxy.toml”中的keys參數是保持一緻的。【docker.sh】

docker.sh使用方法:

1、啟動一個容器

2、停止一個容器

3.2、Docker-py API實作方法

通過Python語言調用<code>Docker-py</code>的API實作容器的遠端操作（建立、運作、停止），并結合<code>python-etcd</code>子產品對etcd進行操作(set、delete)，達到與SHELL方式一樣的效果，很明顯，Docker-py方式更加容易擴充，可以無縫與現有營運平台對接。

為兼顧到遠端API支援，需對docker啟動檔案“exec”處進行修改，詳細見如下：

啟動容器的程式如下：

【docker_run.py】

停止容器的程式如下：

【docker_stop.py】

注意：

由于容器是無狀态的，盡量讓其以松散的形式存在，映射端口選項要求使用“-P”參數，即使用随機端口的模式，減少人手幹預。

HECD架構已部署完畢，接下來就是讓其為我們服務，案例中使用的鏡像“yorko/webserver:v3”為已經建構好的LAMP平台。類似的鏡像也可以在docker-pub中下載下傳到，開始跑起,運作dockery.sh建立兩個容器：

通路Haproxy監控位址：<code>http://192.168.1.20/admin-status</code>，剛建立的容器已經添加到haproxy中，見圖1-3。

圖1-3 Haproxy監控背景截圖

觀察Haproxy的配置檔案(更新部分)：

通路php測試檔案<code>http://192.168.1.20/info.php</code>

圖1-4 php測試檔案截圖

從圖1-4可以看出，擷取的伺服器端IP為容器本身的IP位址（172.17.0.11），在System環境變量處輸出容器名為“598cf10a50a2”的資訊。

參考文章：

[1] Easy scaling with Docker, HAProxy and confd

[2] https://github.com/AVGP/forrest/blob/master/forrest.sh
