作者 ：李濤 ApkChannelPackage是一種快速多管道打包工具，同時支援基于V1簽名和V2簽名進行多管道打包。插件本身會自動檢測Apk使用的簽名方法，并選擇合适的多管道打包方式，對使用者來說完全透明。
衆所周知，因為國内Android應用分發市場的現狀，我們在釋出APP時，一般需要生成多個管道包，上傳到不同的應用市場。這些管道包需要包含不同的管道資訊，在APP和背景互動或者資料上報時，會帶上各自的管道資訊。這樣，我們就能統計到每個分發市場的下載下傳數、使用者數等關鍵資料。
既然我們需要進行多管道打包，那我們就看下最常見的多管道打包方案。
Gradle Plugin本身提供了多管道的打包政策：
首先，在AndroidManifest.xml中添加管道資訊占位符：
然後，通過Gradle Plugin提供的<code>productFlavors</code>标簽，添加管道資訊：
這樣，Gradle編譯生成多管道包時，會用不同的管道資訊替換AndroidManifest.xml中的占位符。我們在代碼中，也就可以直接讀取AndroidManifest.xml中的管道資訊了。
但是，這種方式存在一些缺點：
1)每生成一個管道包，都要重新執行一遍建構流程，效率太低，隻适用于管道較少的場景。
2)Gradle會為每個管道包生成一個不同的BuildConfig.java類，記錄管道資訊，導緻每個管道包的DEX的CRC值都不同。一般情況下，這是沒有影響的。但是如果你使用了微信的Tinker熱更新檔方案，那麼就需要為不同的管道包打不同的更新檔，這完全是不可以接受的。（因為Tinker是通過對比基礎包APK和新包APK生成差分更新檔，然後再把更新檔和基礎包APK一起合成新包APK。這就要求用于生成差分更新檔的基礎包DEX和用于合成新包的基礎包DEX是完全一緻的，即：每一個基礎管道包的DEX檔案是完全一緻的，不然就會合成失敗）
ApkTool是一個逆向分析工具，可以把APK解開，添加代碼後，重新打包成APK。是以，基于ApkTool的多管道打包方案分為以下幾步：
複制一份新的APK
通過ApkTool工具，解壓APK（apktool d origin.apk）
删除已有簽名資訊
添加管道資訊（可以在APK的任何檔案添加管道資訊）
通過ApkTool工具，重新打包生成新APK（apktool b newApkDir）
重新簽名
經過測試，這種方案完全是可行的。
優點：
不需要重新建構新管道包，僅需要複制修改就可以了。并且因為是重新簽名，是以同時支援V1和V2簽名。
缺點：
ApkTool工具不穩定，曾經遇到過更新Gradle Plugin版本後，低版本ApkTool解壓APK失敗的情況。
生成新管道包時，需要重新解包、打包和簽名，而這幾步操作又是相對比較耗時的。經過測試：生成企鵝電競10個管道包需要16分鐘左右，雖然比Gradle Plugin方案減少很多耗時。但是若需要同時生成上百個管道包，則需要幾個小時，顯然不适合管道非常多的業務場景。
那有沒有一種方案：可以在添加管道資訊後，不需要重新簽名那？首先我們要了解一下APK的簽名和校驗機制。
在進一步學習V1和V2簽名之前，我們有必要學習一下簽名相關的基礎知識。
資料摘要算法是一種能産生特定輸出格式的算法，其原理是根據一定的運算規則對原始資料進行某種形式的資訊提取，被提取出的資訊就是原始資料的消息摘要，也稱為資料指紋。
一般情況下，資料摘要算法具有以下特點：
無論輸入資料有多大（長），計算出來的資料摘要的長度總是固定的。例如：MD5算法計算出的資料摘要有128Bit。
一般情況下（不考慮碰撞的情況下），隻要原始資料不同，那麼其對應的資料摘要就不會相同。同時，隻要原始資料有任何改動，那麼其資料摘要也會完全不同。即：相同的原始資料必有相同的資料摘要，不同的原始資料，其資料摘要也必然不同。
不可逆性，即隻能正向提取原始資料的資料摘要，而無法從資料摘要中恢複出原始資料。
著名的摘要算法有RSA公司的MD5算法和SHA系列算法。
數字簽名和數字證書是成對出現的，兩者不可分離（數字簽名主要用來校驗資料的完整性，數字證書主要用來確定公鑰的安全發放）。
要明白數字簽名的概念，必須要了解資料的加密、傳輸和校驗流程。一般情況下，要實作資料的可靠通信，需要解決以下兩個問題：
1.确定資料的來源是其真正的發送者。
2.確定資料在傳輸過程中，沒有被篡改，或者若被篡改了，可以及時發現。
而數字簽名，就是為了解決這兩個問題而誕生的。
首先，資料的發送者需要先申請一對公私鑰對，并将公鑰交給資料接收者。
然後，若資料發送者需要發送資料給接收者，則首先要根據原始資料，生成一份數字簽名，然後把原始資料和數字簽名一起發送給接收者。
數字簽名由以下兩步計算得來：
1.計算發送資料的資料摘要
2.用私鑰對提取的資料摘要進行加密
這樣，資料接收者拿到的消息就包含了兩塊内容：
1.原始資料内容
2.附加的數字簽名
接下來，接收者就會通過以下幾步，校驗資料的真實性：
用相同的摘要算法計算出原始資料的資料摘要。
用預先得到的公鑰解密數字簽名。
對比簽名得到的資料是否一緻，如果一緻，則說明資料沒有被篡改，否則資料就是髒資料了。
因為私鑰隻有發送者才有，是以其他人無法僞造數字簽名。這樣通過數字簽名就確定了資料的可靠傳輸。
綜上所述，數字簽名就是隻有發送者才能産生的别人無法僞造的一段數字串，這段數字串同時也是對發送者發送資料真實性的一個有效證明。
想法雖好，但是上面的整個流程，有一個前提，就是資料接收者能夠正确拿到發送者的公鑰。如果接收者拿到的公鑰被篡改了，那麼壞人就會被當成好人，而真正的資料發送者發送的資料則會被視作髒資料。那怎麼才能保證公鑰的安全性那？這就要靠數字證書來解決了。
數字證書是由有公信力的證書中心（CA）頒發給申請者的證書，主要包含了：證書的釋出機構、證書的有效期、申請者的公鑰、申請者資訊、數字簽名使用的算法，以及證書内容的數字簽名。
可見，數字證書也用到了數字簽名技術。隻不過簽名的内容是資料發送方的公鑰，以及一些其它證書資訊。
這樣資料發送者發送的消息就包含了三部分内容：
原始資料内容
附加的數字簽名
申請的數字證書。
接收者拿到資料後，首先會根據CA的公鑰，解碼出發送者的公鑰。然後就與上面的校驗流程完全相同了。
是以，數字證書主要解決了公鑰的安全發放問題。

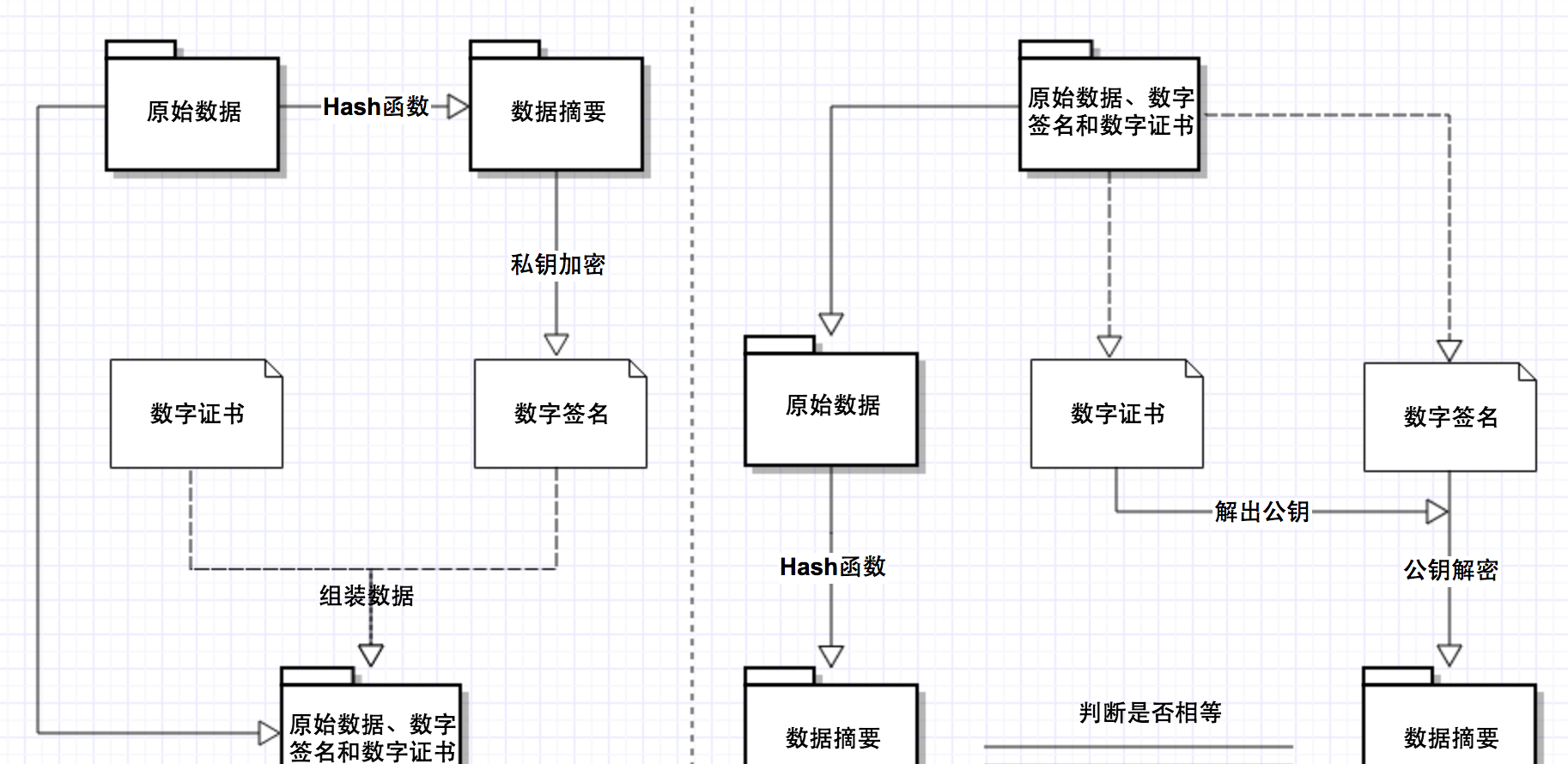

是以，包含數字證書的整個簽名和校驗流程如下圖所示：
預設情況下，APK使用的就是V1簽名。解壓APK後，在META-INF目錄下，可以看到三個檔案：MANIFEST.MF、CERT.SF、CERT.RSA。它們都是V1簽名的産物。
其中，<code>MANIFEST.MF</code>檔案内容如下所示：
它記錄了APK中所有原始檔案的資料摘要的Base64編碼,而資料摘要算法就是<code>SHA1</code>。
<code>CERT.SF</code>檔案内容如下所示：
<code>SHA1-Digest-Manifest-Main-Attributes</code>主屬性記錄了<code>MANIFEST.MF</code>檔案所有主屬性的資料摘要的Base64編碼。<code>SHA1-Digest-Manifest</code>則記錄了整個<code>MANIFEST.MF</code>檔案的資料摘要的Base64編碼。
其餘的普通屬性則和<code>MANIFEST.MF</code>中的屬性一一對應，分别記錄了對應資料塊的資料摘要的Base64編碼。例如：<code>CERT.SF</code>檔案中skin_drawable_btm_line.xml對應的SHA1-Digest，就是下面内容的資料摘要的Base64編碼。
這裡要注意的是：最後一行的換行符是必不可少，需要參與計算的。
<code>CERT.RSA</code>檔案包含了<code>對CERT.SF</code>檔案的數字簽名和開發者的數字證書。RSA就是計算數字簽名使用的非對稱加密算法。
V1簽名的詳細流程可參考SignApk.java，整個簽名流程如下圖所示：
整個簽名機制的最終産物就是MANIFEST.MF、CERT.SF、CERT.RSA三個檔案。
在安裝APK時，Android系統會校驗簽名，檢查APK是否被篡改。代碼流程是：<code>PackageManagerService.java</code> -> <code>PackageParser.java</code>，<code>PackageParser</code>類負責V1簽名的具體校驗。整個校驗流程如下圖所示：
若中間任何一步校驗失敗，APK就不能安裝。
OK，了解了V1的簽名和校驗流程。我們來看下，V1簽名是怎麼保證APK檔案不被篡改的？
首先，如果破壞者修改了APK中的任何檔案，那麼被篡改檔案的資料摘要的Base64編碼就和<code>MANIFEST.MF</code>檔案的記錄值不一緻，導緻校驗失敗。
其次，如果破壞者同時修改了對應檔案在<code>MANIFEST.MF</code>檔案中的Base64值，那麼<code>MANIFEST.MF</code>中對應資料塊的Base64值就和CERT.SF檔案中的記錄值不一緻，導緻校驗失敗。
最後，如果破壞者更進一步，同時修改了對應檔案在<code>CERT.SF</code>檔案中的Base64值，那麼<code>CERT.SF</code>的數字簽名就和<code>CERT.RSA</code>記錄的簽名不一緻，也會校驗失敗。
那有沒有可能繼續僞造<code>CERT.SF</code>的數字簽名那？理論上不可能，因為破壞者沒有開發者的私鑰。那破壞者是不是可以用自己的私鑰和數字證書重新簽名那，這倒是完全可以！
綜上所述，任何對APK檔案的修改，在安裝時都會失敗，除非對APK重新簽名。但是相同包名，不同簽名的APK也是不能同時安裝的。
由上述V1簽名和校驗機制可知，修改APK中的任何檔案都會導緻安裝失敗！那怎麼添加管道資訊那？隻能從APK的結構入手了。
APK檔案本質上是一個ZIP壓縮包，而ZIP格式是固定的，主要由三部分構成，如下圖所示：
第一部分是内容塊，所有的壓縮檔案都在這部分。每個壓縮檔案都有一個<code>local file header</code>，主要記錄了檔案名、壓縮算法、壓縮前後的檔案大小、修改時間、CRC32值等。
第二部分稱為中央目錄，包含了多個<code>central directory file header</code>（和第一部分的<code>local file header</code>一一對應），每個中央目錄檔案頭主要記錄了壓縮算法、注釋資訊、對應<code>local file header</code>的偏移量等，友善快速定位資料。
最後一部分是EOCD，主要記錄了中央目錄大小、偏移量和ZIP注釋資訊等，其詳細結構如下圖所示：
根據之前的V1簽名和校驗機制可知，V1簽名隻會檢驗第一部分的所有壓縮檔案，而不理會後兩部分内容。是以，隻要把管道資訊寫入到後兩塊内容就可以通過V1校驗，而EOCD的注釋字段無疑是最好的選擇。
既然找到了突破口，那麼基于V1簽名的多管道打包方案就應運而生：在APK檔案的注釋字段，添加管道資訊。
整個方案包括以下幾步：
複制APK
找到EOCD資料塊
修改注釋長度
添加管道資訊
添加管道資訊長度
添加魔數
添加管道資訊後的EOCD資料塊如下所示：
這裡添加魔數的好處是友善從後向前讀取資料，定位管道資訊。
是以，讀取管道資訊包括以下幾步：
定位到魔數
向前讀兩個位元組，确定管道資訊的長度LEN
繼續向前讀LEN位元組，就是管道資訊了。
通過16進制編輯器，可以檢視到添加管道資訊後的APK（小端模式），如下所示：
<code>6C 74 6C 6F 76 75 7A 68</code>是魔數，<code>04 00</code>表示管道資訊長度為4，<code>6C 65 6F 6E</code>就是管道資訊leon了。<code>0E 00</code>就是APK注釋長度了，正好是15。
雖說整個方案很清晰，但是在<code>找到EOCD資料塊</code>這步遇到一個問題。如果APK本身沒有注釋，那最後22位元組就是EOCD。但是若APK本身已經包含了注釋字段，那怎麼确定EOCD的起始位置那？這裡借鑒了系統V2簽名确定EOCD位置的方案。整個計算流程如下圖所示：
整個方案介紹完了，該方案的最大優點就是：不需要解壓縮APK，不需要重新簽名，隻需要複制APK，在注釋字段添加管道資訊。每個管道包僅需幾秒的耗時，非常适合管道較多的APK。
但是好景不長，Android7.0之後新增了V2簽名，該簽名會校驗整個APK的資料摘要，導緻上述管道打包方案失效。是以如果想繼續使用上述方案，需要關閉Gradle Plugin中的V2簽名選項，禁用V2簽名。
從前面的V1簽名介紹，可以知道V1存在兩個弊端：
1）<code>MANIFEST.MF</code>中的資料摘要是基于原始未壓縮檔案計算的。是以在校驗時，需要先解壓出原始檔案，才能進行校驗。而解壓操作無疑是耗時的。
2） V1簽名僅僅校驗APK第一部分中的檔案，缺少對APK的完整性校驗。是以，在簽名後，我們還可以修改APK檔案，例如：通過zipalign進行位元組對齊後，仍然可以正常安裝。
正是基于這兩點，Google提出了V2簽名，解決了上述兩個問題：
V2簽名是對APK本身進行資料摘要計算，不存在解壓APK的操作，減少了校驗時間。
V2簽名是針對整個APK進行校驗（不包含簽名塊本身），是以對APK的任何修改（包括添加注釋、zipalign位元組對齊）都無法通過V2簽名的校驗。
關于第一點的耗時問題，這裡有一份實驗室資料（Nexus 6P、Android 7.1.1）可供參考。
APK安裝耗時對比
取5次平均耗時（秒）
V1簽名APK
11.64
V2簽名APK
4.42
可見，V2簽名對APK的安裝速度還是提升不少的。
不同于V1，V2簽名會生成一個簽名塊，插入到APK中。是以，V2簽名後的APK結構如下圖所示：
APK簽名塊位于中央目錄之前，檔案資料之後。V2簽名同時修改了EOCD中的中央目錄的偏移量，使簽名後的APK還符合ZIP結構。
APK簽名塊的具體結構如下圖所示：
首先是8位元組的簽名塊大小，此大小不包含該字段本身的8位元組；其次就是ID-Value序列，就是一個4位元組的ID和對應的資料；然後又是一個8位元組的簽名塊大小，與開始的8位元組是相等的；最後是16位元組的簽名塊魔數。
其中，ID為0x7109871a對應的Value就是V2簽名塊資料。
V2簽名塊的生成可參考ApkSignerV2，整體結構和流程如下圖所示：
首先，根據多個簽名算法，計算出整個APK的資料摘要，組成左上角的APK資料摘要集；
接着，把最左側一列的資料摘要、數字證書和額外屬性組裝起來，形成類似于V1簽名的“MF”檔案（第二列第一行）；
其次，再用相同的私鑰，不同的簽名算法，計算出“MF”檔案的數字簽名，形成類似于V1簽名的“SF”檔案（第二列第二行）；
然後，把第二列的<code>類似MF檔案</code>、<code>類似SF檔案</code>和<code>開發者公鑰</code>一起組裝成通過單個keystore簽名後的v2簽名塊（第三列第一行）。
最後，把多個keystore簽名後的簽名塊組裝起來，就是完整的V2簽名塊了（Android中允許使用多個keystore對apk進行簽名）。
上述流程比較繁瑣。簡而言之，單個keystore簽名塊主要由三部分組成，分别是上圖中第二列的三個資料塊：<code>類似MF檔案</code>、<code>類似SF檔案</code>和<code>開發者公鑰</code>，其結構如下圖所示：
除此之外，Google也優化了計算資料摘要的算法，使得可以并行計算，如下圖所示：
資料摘要的計算包括以下幾步：
首先，将上述APK中檔案内容塊、中央目錄、EOCD按照1MB大小分割成一些小塊。
然後，計算每個小塊的資料摘要，基礎資料是0xa5 + 塊位元組長度 + 塊内容。
最後，計算整體的資料摘要，基礎資料是0x5a + 資料塊的數量 + 每個資料塊的摘要内容。
這樣，每個資料塊的資料摘要就可以并行計算，加快了V2簽名和校驗的速度。
Android Gradle Plugin2.2之上預設會同時開啟V1和V2簽名，同時包含V1和V2簽名的CERT.SF檔案會有一個特殊的主屬性，如下圖所示：
該屬性會強制APK走V2校驗流程（7.0之上），以充分利用V2簽名的優勢（速度快和更完善的校驗機制）。
是以，同時包含V1和V2簽名的APK的校驗流程如下所示：
簡而言之：優先校驗V2，沒有或者不認識V2，則校驗V1。
這裡引申出另外一個問題：APK簽名時，隻有V2簽名，沒有V1簽名行不行？
經過嘗試，這種情況是可以編譯通過的，并且在Android 7.0之上也可以正确安裝和運作。但是7.0之下，因為不認識V2，又沒有V1簽名，是以會報沒有簽名的錯誤。
OK，明确了Android平台對V1和V2簽名的校驗選擇之後，我們來看下V2簽名的具體校驗流程（<code>PackageManagerService.java</code> -> <code>PackageParser.java</code>-> <code>ApkSignatureSchemeV2Verifier.java</code>），如下圖所示：
其中，最強簽名算法是根據該算法使用的資料摘要算法來對比産生的，比如：SHA512 > SHA256。
校驗成功的定義是至少找到一個keystore對應的簽名塊，并且所有簽名塊都按照上述流程校驗成功。
下面我們來看下V2簽名是怎麼保證APK不被篡改的？
首先，如果破壞者修改了APK檔案的任何部分（簽名塊本身除外），那麼APK的資料摘要就和“MF”資料塊中記錄的資料摘要不一緻，導緻校驗失敗。
其次，如果破壞者同時修改了“MF”資料塊中的資料摘要，那麼“MF”資料塊的數字簽名就和“SF”資料塊中記錄的數字簽名不一緻，導緻校驗失敗。
然後，如果破壞者使用自己的私鑰去加密生成“SF”資料塊，那麼使用開發者的公鑰去解密“SF”資料塊中的數字簽名就會失敗；
最後，更進一步，若破壞者甚至替換了開發者公鑰，那麼使用數字證書中的公鑰校驗簽名塊中的公鑰就會失敗，這也正是數字證書的作用。
綜上所述，任何對APK的修改，在安裝時都會失敗，除非對APK重新簽名。但是相同包名，不同簽名的APK也是不能同時安裝的。
到這裡，V2簽名已經介紹完了。但是在最後一步“資料摘要校驗”這裡，隐藏了一個點，不知道有沒有人發現？
因為，我們V2簽名塊中的資料摘要是針對APK的檔案内容塊、中央目錄和EOCD三塊内容計算的。但是在寫入簽名塊後，修改了EOCD中的中央目錄偏移量，那麼在進行V2簽名校驗時，理論上在“資料摘要校驗”這步應該會校驗失敗啊！但是為什麼V2簽名可以校驗通過那？
這個問題很重要，因為我們下面要介紹的基于V2簽名的多管道打包方案也會修改EOCD的中央目錄偏移量。
其實也很簡單，原來Android系統在校驗APK的資料摘要時，首先會把EOCD的中央目錄偏移量替換成簽名塊的偏移量，然後再計算資料摘要。而簽名塊的偏移量不就是v2簽名之前的中央目錄偏移量嘛！！！，是以，這樣計算出的資料摘要就和“MF”資料塊中的資料摘要完全一緻了。具體代碼邏輯，可參考ApkSignatureSchemeV2Verifier.java的416 ~ 420行。
在上節V2簽名的校驗流程中，有一個很重要的細節：Android系統隻會關注ID為0x7109871a的V2簽名塊，并且忽略其他的ID-Value，同時V2簽名隻會保護APK本身，不包含簽名塊。
是以，基于V2簽名的多管道打包方案就應運而生：在APK簽名塊中添加一個ID-Value，存儲管道資訊。
找到APK的EOCD塊
找到APK簽名塊
擷取已有的ID-Value Pair
添加包含管道資訊的ID-Value
基于所有的ID-Value生成新的簽名塊
修改EOCD的中央目錄的偏移量（上面已介紹過：修改EOCD的中央目錄偏移量，不會導緻資料摘要校驗失敗）
用新的簽名塊替代舊的簽名塊，生成帶有管道資訊的APK
實際上，除了管道資訊，我們可以在APK簽名塊中添加任何輔助資訊。
<code>6C 65 6F 6E</code>就是我們的管道資訊<code>leon</code>。向前4個位元組：<code>FF 55 11 88</code>就是我們添加的ID，再向前8個位元組：<code>08 00 00 00 00 00 00 00</code>就是我們的ID-Value的長度，正好是8。
整個方案介紹完了，該方案的最大優點就是：支援7.0之上新增的V2簽名，同時兼有V1方案的所有優點。
那麼如何保證通過這些方案生成的管道包，能夠在所有Android平台上正确安裝那？
原來Google提供了一個同時支援V1和V2簽名和校驗的工具：apksig。它包括一個apksigner指令行和一個apksig類庫。其中前者就是Android SDK build-tools下面的指令行工具。而我們正是借助後面的apksig來進行管道包強校驗，它可以保證管道包在apk Minsdk ~ 最高版本之間都校驗通過。詳細代碼可參考VerifyApk.java
目前市面上的多管道打包工具主要有packer-ng-plugin和美團的Walle。下表是我們的ApkChannelPackage和它們之間的簡單對比。
多管道打包工具對比
ApkChannelPackage
packer-ng-plugin
Walle
V1簽名方案
支援
不支援
V2簽名方案
帶有注釋的APK
根據已有APK生成管道包
指令行工具
強校驗
這裡我之是以同時支援V1和V2簽名方案，主要是擔心後續Android平台加強簽名校驗機制，導緻V2多管道打包方案行不通，可以無痛切換到V1簽名方案。後續我也會盡快支援指令行工具。
具體的接入流程可參考APKChannelPackage插件接入文檔。
