CREELINKS平台_處理器CeAd資源使用說明(CeAd的配置與使用)0x01 處理器CeAd資源是什麼？

 CREELINKS(創e聯)是由大信科技有限公司研發，集合軟硬體、作業系統、資料雲儲存、開發工具于一體，用于物聯網産品的設計、研發與生産的平台。

    平台涉及智能硬體、車聯網、智能家居、可穿戴裝置、工業控制等各個物聯網領域。旨在輔助中小型企業快速完成物聯網産品原型的設計與開發；并為開源軟硬體愛好者、硬體DIY極客、教育機構等提供更高效的資源。

    平台包含通用功能子產品、作業系統、核心庫、子產品驅動庫、物聯網典型産品的解決方案及相關開發工具。

    CeAd資源是CREELINKS平台中将不同處理器平台中AD轉換（Analog-to-Digital Converter/模拟信号(電壓或是電流的形式)轉換成數字信号）的共性提取出來，整理并編寫出來的标準庫。CeAd标準庫包含了Ad操作相關的所有屬性及API接口函數，如: 設定獲得AD轉換結果等。其标準庫的頭檔案為CeAd.h，不同處理器平台實作的源檔案名統一為CeAd.c。

    詳細介紹如下：

    1、資源介紹

        Creelinks平台Ad對象的操作頭檔案,包含有關處理器平台Ad内容的相關操作。可能不同處理器平台，Ad轉換電壓、轉換時間、轉換速率、位寬等均不一緻，使用Ad資源時，盡量使用CeMcu.h中的相關Ad屬性宏定義。

    2、相關配置

        在CeMcu.h中有與處理器平台有關的配置項如下：

        其中：

        CE_AD_CONVERT_REF_VCC：目前處理器平台Ad資源進行轉換所采用的參考電壓值，浮點型變量。

        CE_AD_CONVERT_WIDTH：目前處理器平台Ad資源轉換結果的寬度，如8、12、16等。

        CE_AD_CONVERT_TIME_NS：目前處理器平台Ad資源完成一次Ad轉換所需要的時間，機關納秒。

        CE_AD_CONVERT_MAX_VAL：目前處理器平台Ad資源轉換結果的最大值，如寬度12位，則最大值為0xFFFF。

    3、屬性對象

         其中：

         ceResource：對應核心子產品的Ad資源号， 隻要在核心闆上，資源接口中帶A标号即可。

         ceExPwmPar：用于存不同的處理器平台，Ad屬性對象需要的額外參數。此結構體在CeMcu.h檔案中定義。

    4、操作對象

        initial：對一個Ad資源進行初始化，如果在CeMcu.h中的宏定義 __CE_CHECK_PAR__處于打開狀态，則會對輸入的CeAd屬性對象進行參數檢查。

        getAdConmvertValue：進行一次Ad轉換，并獲得轉換結果。操作會阻塞并且直到轉換完成後才傳回，轉換時間在CeMcu.h中宏定義CE_AD_CONVERT_TIME_NS有關。

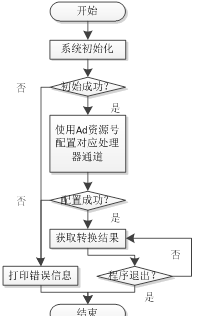

    5、執行流程

    6、應用示例
