【UML】對象圖Object diagram(轉）

前言

        今天要說的是UML中的對象圖。他與類圖，合作圖都有關系，是類圖的執行個體化。

定義

        對象圖顯示了某時刻一組對象和他們之間的關系。

作用

        使用對象圖來說明資料結構，類圖中的類或元件等的執行個體的靜态快照。對象圖和類圖一樣反映系統的靜态過程，但它是從實際的或原型化的情景來表達的。

對象圖與類圖/合作圖

        我認為，對象圖就是類圖的執行個體化，顯示的是某一時刻某一具體對象的瞬時動作，是以隻有對象而沒有類的類圖就是一個對象圖。而合作圖則顯示處于語境中的對象原型。

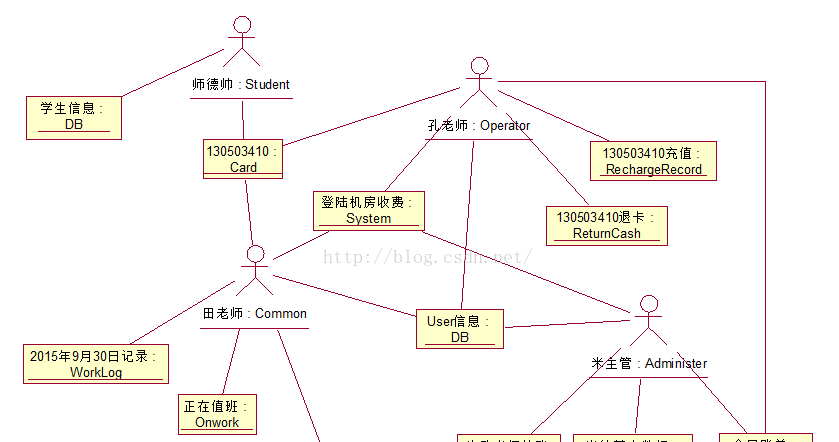

機房收費系統對象圖
