首先介紹固定IP上網配置：
現有客戶需要使用思科的2811路由器上網，使用者為10M光纖，申請了16個固定IP，
IP為58.240.160.2-58.240.160.14, 預設網關是58.240.160.1。内網IP段192.168.1.0，
客戶要實作192.168.1.10-192.168.1.20之間的IP可以上網，其餘的不可以。
路由器e1/0接口為WAN外網接口，e1/1為LAN内網接口

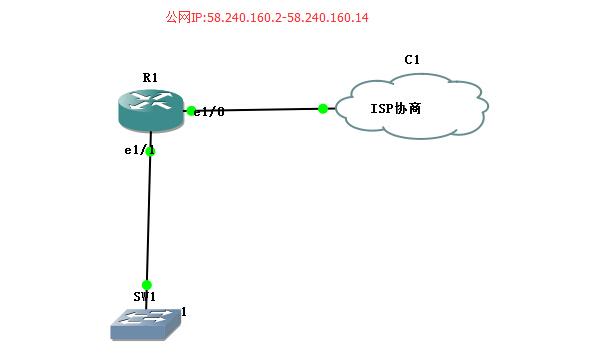

拓撲圖如下：
Cisco2811#configure terminal
Cisco2811(config)#interface ethernet 1/0 進入ethernet 1/0接口（該端口直接連接配接Internet）
Cisco2811(config-if)#ip address 58.240.160.2 255.255.255.240 設定端口IP
//這裡可以使用58.240.160.2-14位址中的任意一個，這裡就用2
Cisco2811(config-if)#ip nat outside 設定該端口為nat位址映射的外部接口
Cisco2811(config-if)#full-duplex 設定端口雙工模式為全雙工
Cisco2811(config-if)#no shutdown 啟用端口
Cisco2811(config-if)#interface ethernet 1/1 進入ethernet 1/1接口（該端口為内部網絡）
Cisco2811(config-if)#ip address 192.168.1.1 255.255.255.0 設定端口IP
Cisco2811(config-if)#ip nat inside 設定該端口為nat位址映射的内部接口
Cisco2811(config-if)#no shutdown 啟用端口
Cisco2811(config-if)#exit
//下面設定放行的IP位址可以通路外網清單
Cisco2811(config)#no access-list 1 先取消出廠狀态下的通路控制清單1
Cisco2811(config)#access-list 1 permit host 192.168.1.10 單獨允許一台主機通路
Cisco2811(config)#access-list 1 permit host 192.168.1.11
Cisco2811(config)#access-list 1 permit host 192.168.1.12
Cisco2811(config)#access-list 1 permit host 192.168.1.13
Cisco2811(config)#access-list 1 permit host 192.168.1.14
Cisco2811(config)#access-list 1 permit host 192.168.1.15
Cisco2811(config)#access-list 1 permit host 192.168.1.16
Cisco2811(config)#access-list 1 permit host 192.168.1.17
Cisco2811(config)#access-list 1 permit host 192.168.1.18
Cisco2811(config)#access-list 1 permit host 192.168.1.19
Cisco2811(config)#access-list 1 permit host 192.168.1.20
//如果需要允許一個網段通路指令為：access-list 1 permit 192.168.1.0 0.0.0.255
允許192.168.1.0/24的網段通路
Cisco2811(config)# ip nat pool intoout 58.240.160.2 58.240.160.14 netmask 255.255.255.240
//定義從ISP供應商哪裡申請到的公網IP位址，這裡定義了一個nat位址池，名稱為“natout”,在這個位址池裡所定義的IP位址（58.240.160.2到58.240.160.14）将被内網的使用者任意選擇可用的外網IP上網。如果ISP服務商隻給了一個IP位址（如58.240.160.2），那這裡可以寫成“ip nat pool natout 58.240.160.2 58.240.160.2 netmask 255.255.255.240”
Cisco2811(config)#ip nat inside source list 1 pool intoout overload
//将通路控制清單1與位址池‘intoout’進行對應式綁定。意思是說所有的“192.168.1.10-192.168.20”内的主機在上網時，它的内網位址都将被轉換為“58.240.160.2-58.240.160.14”中
的任意一個外網位址。後面的“overload”則表示如果有多于位址池中定義的位址數量（比如原來有10個使用者上網，他們各自用的外網位址是58.240.160.2、58.240.160.3、58.240.160.4、58.240.160.5、58.240.160.6、58.240.160.7、58.240.160.8、58.240.160.9、58.240.160.10、58.240.160.11）。如果現在突然有30多個使用者上網了，這是就會按照上面的指令執行一個任務，那就是讓多個内網使用者使用同一個外網位址，如果說如果有很多使用者需要上外網就必須加上overload指令，否則将導緻隻能同時允許公網IP位址數的使用者上網。
Cisco2811(config)#ip route 0.0.0.0 0.0.0.0 58.240.160.1
//設定預設網關，即外網IP位址的網關位址為下一跳位址。這樣配置後就可以上網了，但是用戶端必須設定固定IP，配置DNS，如果不配置，因為沒有開啟DHCP服務，是以必須設定固定IP。
下面開啟DHCP，則需要這樣配置：
Cisco2811(config)#ip dhcp pool DHCP-test 定義一個DHCP位址池名稱
Cisco2811(dhcp-config)#network 192.168.1.0 定義DHCP位址池的網絡位址範圍
Cisco2811(dhcp-config)#default-router 192.168.1.1 設定預設路由（即網關）
Cisco2811(dhcp-config)#dns-server 221.6.4.66 設定DNS位址（此處為移動的DNS位址）
Cisco2811(dhcp-config)#ip dhcp excluded-address 192.168.1.1 DHCP動态位址池中需要除去網關的位址，否則網關位址也會被動态配置設定，進而造成沖突了。
* 如果沒有ip的限制，就是單純的整個子網都可以上網，删除那個access-list 1 permit host 192.168.1.10 至access-list 1 permit host 192.168.1.20
增加 access-list 1 permit 192.168.1.0 0.0.0.255就可以了。
PPPOE撥号上網配置：
對以設定PPPOE上網，以太網接口LAN的配置不變，需要更改外網口WAN的配置和通路控制清單，
增加VPDN的配置。假設使用者名是admin，密碼 123456，配置過程如下：
此案例為XX電信adsl PPPoE接入，需要使用一個普通adsl modem和一台cisco 2600路由器（雙以太口），IOS 12.2（15）T，能夠實作區域網路共享上網。
此案例配置共分7步：
第一步：配置vpdn
vpdn enable （啟用路由器的虛拟專用撥号網絡——vpnd）
vpdn-group office （建立一個vpdn組，名稱為office）
request-dialin （初始化一個vpnd tunnel，建立一個請求撥入的vpdn子組，）
protocol pppoe （vpdn子組使用pppoe建立會話隧道）
第二步： 配置路由器連接配接adsl modem的接口（即連接配接ISP供應商裝置的端口）
interface Ethernet1/0 (外網接口)
no ip address
pppoe enable 允許以太接口運作pppoe
pppoe-client dial-pool-number 1 将以太接口的pppoe撥号用戶端加入撥号池1
第三步：配置邏輯撥号接口：
interface Dialer1
ip address negotiated previous 自動協商擷取IP位址(或從adsl服務商動态協商得到ip位址）
ip nat outside 為該接口啟用NAT
encapsulation ppp 為該接口封裝ppp協定
dialer pool 1 該接口使用1号撥号池進行撥号
dialer-group 1 該接口使用1号撥号池組進行撥号，對應撥号池的數字
ppp authentication pap callin 啟用ppp pap驗證 名稱為callin
ppp pap sent-username admin password 0 123456 使用已經申請的使用者名和密碼(0表示對密
碼的加密級别為0，即不對密碼加密，共有0-7個級别)
第四步：配置内部網絡接口
interface Ethernet 1/1 （内部網絡接口）
ip address 192.168.1.1 255.255.255.0
ip nat inside 為該接口啟用NAT
第五步：配置路由器為内部網絡主機提供dhcp服務
ip dhcp excluded-address 192.168.1.1 該IP不會被DHCP配置設定
ip dhcp pool dhcp-test 配置dhcp位址池
import all （導入dns和wins server）
network 192.168.1.0 255.255.255.0 DHCP位址池的IP位址範圍
default-router 192.168.1.1 設定預設路由(即網關)
第六步：配置NAT：
access-list 1 permit 10.1.1.0 0.0.0.255 設定允許通路外網的IP位址範圍
ip nat inside source list 1 interface Dialer 1 overload 設定NAT位址轉換的源IP
及出口端口，list 1 為源允許通路的IP通過acl清單定義的，interface dialer 1為内網通路
外網的出口端口。overload表示可以複用公網IP，以保證所有内網IP都能通路公網。
第七步：配置預設路由
ip route 0.0.0.0 0.0.0.0 Dialer1
