View學習（三）- View的布局（layout）過程

前段開始學習View的工作原理，前兩篇部落格的草稿都已經寫好了，本想一鼓作氣寫完所有的相關文章，然後經曆了一段連續加班，結果今天準備繼續寫文章時，把之前寫好的東西都忘記了，又重新梳理了一遍，是以說那怕就是已經掌握的知識，也要記得溫故而知新。

言歸正傳，之前我們讨論過了measure過程，measure過程完成之後，我們就可以通過 <code>getMeasuredWidth</code>或<code>getMeasuredHeight</code>來得到View的寬高尺寸了。而知道了寬高尺寸之後，剩下的就是布局（layout）過程了。說直白點，怎麼把具一個寬高已定的View擺放在螢幕上。

我們先來看一個demo。

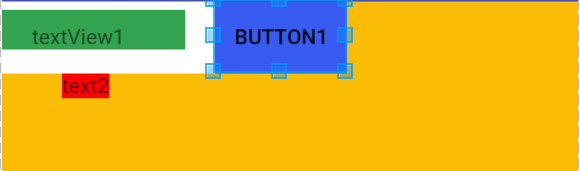

具體的實作效果，是這個樣子。

我們暫且不讨論代碼當中的實作原理之類的，僅僅就想想一種場景，給你一些尺寸固定但不同的盒子，擺放在一個大房間的地面上，我們應該怎麼擺放呢。

之是以要根據這個demo來設想這種場景，是因為我覺的，不管代碼怎麼寫，但是基本的道理都不複雜，正所謂大道至簡，（畢竟我們不是做那些高大上的算法的）。自己根據場景去設想怎麼擺放，同樣的也有助于了解代碼。

假設我們按照 <code>LinearLayout</code>豎直方式的規則來擺放，那麼開始擺放第一個盒子肯定從房間的左上角開始計算位置，根據父容器padding,本身的margin等來決定具體擺放的坐标。然後再在豎直方向上 向前推進擺放第二個盒子。

我并不知道上面那段文字有沒有能清楚的表達出我的意思， 但是這是我前段時間關于這個layout的思考過程。思考過程本身就很難表達，但是我想這樣思考是有助于了解這個過程的。

和measure過程一樣，layout過程也是一個遞歸過程，并且ViewGroup類本身不 應該具體實作<code>onLayout</code>，具體實作過程應該放在<code>Framelayout</code>,<code>LinearLayout</code>,<code>RelativieLayout</code>等容器類中。

當layout過程完成之後，我們就可以得到View的左上角和右下角的坐标了。(就是left，top，right，bottom)。值得注意的是這個坐标是相對坐标，就是相對于View父容器的坐标。是以通過遞歸來計算是最自然最友善的方式。

這幾天看了關于程式設計語言曆史方面的文章， 在早期的程式設計語言中，是沒有遞歸這個概念的，是後來有人想出了這個概念，才逐漸的在各種程式設計語言中實作。是以說現在我們來看稀奇平常很自然的概念，但是當初第一個想出這個概念的人，那就是天才了。

下面我們就從源碼角度來進行分析。

<code>performTraversals</code>調用了<code>PerformLayout</code>方法。

<code>host</code>其實就是<code>DecorView</code>了，在執行<code>layout</code>時，注意傳遞的頭兩個參數都是0，這說明 整個layout過程是從螢幕坐标系的 左上角開始執行的。

下一步還是走到了<code>View#Layout（）</code>, <code>View#Layout</code>方法如下:

<code>setFrame()</code>方法的作用也不複雜。

通過分析以上代碼可以知道，在<code>layout()</code>方法當中，主要做的就是将left，top，right，bottom方法儲存起來，而View自身怎麼被布局（其實我覺的用擺放這個詞更合适）。則是父容器需要完成的工作。

因為總所周知的原因（其實就是各個容器類ViewGroup布局子元素的方式差異很大）。ViewGroup并沒有實作具體的<code>onLayout</code>方法，各個具體的ViewGroup，比如<code>LinearLayout</code>,<code>RelativeLayout</code>,<code>FrameLayout</code>等，它們都有它們具體的 <code>onLayout</code>實作方式。

我們以<code>LinearLayout</code>為例來進行分析。

和measure過程是一樣的套路，也是分為兩種不同的情況，我們就以 豎直方向為例。(源碼比較多，并且實際也要考慮使用<code>layout_weight</code>的情況，不過我們僅僅隻抽取一部分分析基本原理)。

在該方法中，通過調用<code>setChildFrame</code>來為子元素指定相應的位置。

而<code>setChildFrame</code>隻是很簡單的一句話。

而<code>child.layout</code>其實不就是繼續調用 <code>onLayout</code>之類的嘛。是以這樣就形成了完美的遞歸。直到把整個View樹都完成了layout過程。

自此，我們就分析完了layout過程，相比與measure過程，簡單了很多。并且了解起來也更容易，就想想在一個大房間的地面上，我們怎麼使用遞歸的方式來擺放很多的盒子。

最後再來看看幾個方法。

同樣都是得到寬高的方式，這兩組方法有什麼差別呢？現在我們了解了Measure和layout過程，那麼我們就知道了，<code>getMeasuredWidth()</code>方法是在measure過程完成之後可以調用的，而<code>getWidth()</code>方法則是在 layout過程之後可以調用的。并且幾乎在所有情況下，兩者的傳回值都是相等的。
