kernel筆記——網絡收發包流程

本文将介紹網絡連接配接建立的過程、收發包流程，以及其中應用層、tcp層、ip層、裝置層和驅動層各層發揮的作用。

<b>應用層</b>

對于使用socket進行網絡連接配接的伺服器端程式，我們會先調用socket函數建立一個套接字：

fd = socket(AF_INET, SOCK_STREAM, 0);

以上指定了連接配接協定，socket調用傳回一個檔案句柄，與socket檔案對應的inode不在磁盤上，而是存在于記憶體。

之後我們指定監聽的端口、允許與哪些ip建立連接配接，并調用bind完成端口綁定：

server_addr.sin_family = AF_INET;

server_addr.sin_port   = htons(PORT);

server_addr.sin_addr.s_addr = INADDR_ANY;

bind(fd, (struct sockaddr_in *)&amp;server_addr, sizeof(struct sockaddr_in));

端口作為程序的辨別，用戶端根據伺服器ip和端口号就能找到相應程序。

接着我們調用listen函數，對端口進行監聽：

listen(fd, backlog);

backlog值指定了監聽隊列的長度，以下核心參數限制了backlog可設定的最大值：

linux # sysctl -a | grep somaxconn

net.core.somaxconn = 128

監聽端口在listen調用後變為LISTEN狀态：

linux # netstat -antp | grep 9999

Proto  Recv-Q Send-Q Local Address  Foreign Address  State  PID/Program name

tcp         0      0  0.0.0.0:9999        0.0.0.0:* LISTEN       8709/server

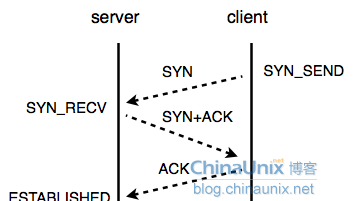

相應地，用戶端調用connect進行連接配接，tcp三次握手在connect調用傳回之前完成：

如果伺服器端向用戶端發送SYN＋ACK後，用戶端不傳回ACK，則伺服器保持半連接配接(SYN_RECV)狀态：

linux # netstat -np | grep SYN_RECV

tcp      0        0     0.0.0.0:9999  127.0.0.0.1:5334   SYN_RECV  -

若隊列中的連接配接均處于半連接配接狀态，伺服器将不能處理正常的請求，syn泛洪攻擊(syn flood)就是利用這個特點完成DoS(拒絕服務攻擊)。

當連接配接數超過隊列長度backlog時，超出的連接配接也保持為半連接配接狀态，直到數量達到核心參數tcp_max_syn_backlog值，超出該值的連接配接請求将被丢棄：

linux # sysctl -a | grep tcp_max_syn

net.ipv4.tcp_max_syn_backlog = 1024

accept調用用于處理新到來的連接配接：

new_fd = accept(fd, (struct sockaddr*)&amp;client_addr, &amp;sin_size);

其傳回一個檔案描述符，後續我們可以對該檔案描述符調用write、read等操作函數，原監聽端口仍處于LISTEN狀态：

tcp     0    0    0.0.0.0:9999       0.0.0.0:*      LISTEN  8709/server

tcp     0    0  127.0.0.1:9999 127.0.0.1:52274 ESTABLISHED  -

以上為網絡連接配接建立過程中，應用層所做的工作，server端完成了socket建立、端口綁定、端口監聽、連接配接和收發包任務，而client端相對簡單，隻需包含連接配接和收發包。

<b>tcp層</b>

核心代碼中，tcp_sendmsg是tcp發包的主入口函數，該函數中struct sk_buff結構用于描述一個資料包。

對于超過MTU(maximum transmission unit, 最大傳輸單元)的資料包，tcp層會對資料包進行拆分，若開啟了網口的tcp segmentation offload功能，則拆分工作由網卡完成：

linux # ethtool -k ether

Offload parameters for eth1:

rx-checksumming: on

tx-checksumming: on

scatter-gather: on

tcp segmentation offload: on

以下核心參數是核心為tcp socket預留的用于發送資料包的緩沖區大小，機關為byte：

linux # sysctl -a | grep tcp_wmem

net.ipv4.tcp_wmem = 4096 16384 131072

預設的用于包發送的緩沖區大小為16M。

除了用于緩沖收發資料包，對于每個socket，核心還要配置設定一些資料結構用于保持連接配接狀态，核心對tcp層可使用的記憶體大小進行了限制：

linux # sysctl -a | grep tcp_mem

net.ipv4.tcp_mem = 196608 262144 393216

以上值以頁為機關，分别對應最小值、壓力值和最大值，并在系統啟動、tcp棧初始化時根據記憶體總量設定。通過proc提供的接口，我們可以查到tcp已用的記憶體頁數：

linux # cat /proc/net/sockstat

sockets : used 91

TCP : inuse 8 orphan 0 tw 11 alloc 13 mem 2

<b>ip層</b>

核心代碼中，ip_queue_xmit函數是ip層的主入口函數，注意ip層與tcp層操作的都是同一塊記憶體(sk_buff結構)，期間并沒有發生資料包相關的記憶體拷貝。

ip層主要完成查找路由的任務，其根據路由表配置，決定資料包發往哪個網口，另外，該層實作netfilter的功能。

<b>網絡裝置層</b>

dev_queue_xmit是網絡裝置層的主入口函數，該層為每個網口維護一條資料包隊列，由ip層下發的資料包放入對應網口的隊列中。在該層中，資料包不是直接交給網卡，而是先緩沖起來，再通過軟中斷(NET_TX_SOFTIRQ)調用qdisc_run函數，該函數将資料包進一步交由網卡處理。我們執行ifconfig時，txqueuelen訓示了網絡裝置層中，網口隊列的長度。

<b>驅動層</b>

使用不同驅動的網卡，相應的驅動層代碼就不一樣，這裡以e1000網卡為例。e1000_xmit_frame是該層的主入口函數，該層利用環形隊列進行資料包管理，由兩個指針負責維護環形隊列。執行ethtool指令，我們可以查詢網口驅動層環形隊列長度：

linux # ethtool -g eth1

Ring parameters for ether

Pre-set maximums:

RX : 511

RX Mini : 0

RX Jumbo : 0

TX : 511

Current hardware settings:

RX : 200

以上RX與TX分别訓示收包隊列與發包隊列長度，機關為包個數。

網卡接收到資料包時将産生中斷，以通知cpu資料包到來的消息，而網卡接收包又非常繁忙，如果每次收發包都向cpu發送硬中斷，那cpu将忙于處理網卡中斷。

相應的優化方案是NAPI(New API)模式，其關閉網卡硬中斷，使網卡不發送中斷，而非使cpu不接收網卡中斷。在e1000驅動代碼中，由e1000_clean函數實作NAPI模式。

不像寫檔案的過程，磁盤裝置層完成記憶體資料到磁盤拷貝後，會将消息層層上報，這裡的網卡驅動層發包後不會往上層發送通知消息。

<b>收包過程</b>

以上為網絡發包所需經過的層次結構，以及各層的大體功能，下面我們簡單看下收包過程。

網卡接收到資料包後，通知上層，該過程不會發生拷貝，資料包丢給ip層。

核心代碼中，ip_rcv是ip層收包的主入口函數，該函數由軟中斷調用。存放資料包的sk_buff結構包含有目的地ip和端口資訊，此時ip層進行檢查，如果目的地ip不是本機，則将包丢棄，如果配置了netfilter，則按照配置規則對包進行轉發。

tcp_v4_rcv是tcp層收包的接收入口，其調用__inet_lookup_skb函數查到資料包需要往哪個socket傳送，之後将資料包放入tcp層收包隊列中，如果應用層有read之類的函數調用，隊列中的包将被取出。

tcp層收包使用的記憶體同樣有限制：

linux # sysctl -a | grep rmem

net.ipv4.tcp_rmem = 4096 16384 131072
