【OpenXml】Pptx的多路徑形狀轉為WPF的Path

本文是将示範如何解析pptx檔案的多路徑的形狀轉換到WPF，繪制多個Shape的Path

這是Pptx的【标注：彎曲曲線（無邊框）】形狀的OpenXml定義部分：

然後以下OpenXml Shape Path的子屬性：

屬性

類型

備注

extrusionOk (3D Extrusion Allowed)

bool

指定使用 3D 拉伸可能在此路徑，預設false或0

fill (Path Fill)

PathFillMode

路徑填充模式：Norm(預設)、None、Lighten、LightenLess、Darken、DarkenLess

stroke (Path Stroke)

是否存在輪廓：預設false

h (Path Height)

int

指定架構的高度或在路徑坐标系統中應在使用的最大的 y 坐标

w (Path Width)

指定的寬度或在路徑坐标系統中應在使用的最大的 x 坐标

首先為什麼是要轉為多個Shape呢？因為OpenXml每條路徑，都能設定是否有輪廓、填充等屬性，而該屬性設定隻能在Shape層，而不能在Geometry層，就算是通過PathGeometry的PathFigure也隻能設定IsFilled(是否填充)，不能設定IsStroke(是否有輪廓)

首先我們來建立對應Shape Path的類：

解析pptx形狀的關鍵代碼：

根據openxml的定義算出Shape Path：

将解析好的Shape Path轉為WPF的形狀Path：

然後渲染到界面：

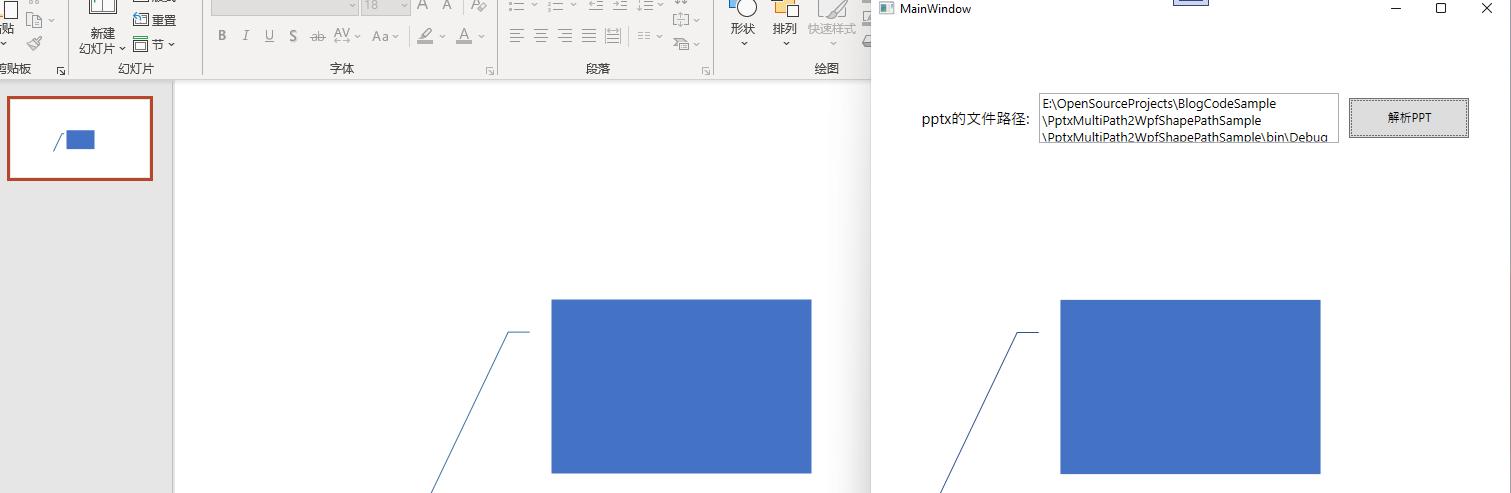

pptx和WPF渲染結果對比：

我們會發現，pptx的形狀和wpf的形狀是一模一樣的，同樣的左邊線條的Path是無填充的，而右邊的矩形則是無輪廓有填充的

源碼位址
