開發闆與PC機之間可以進行連接配接的接口通常有四個：序列槽、JTAG、USB、網絡接口。而如今在PC端是沒有JTAG或者接口的，是以可以使用轉接闆轉換為并口或者USB口與PC段相連。
JTAG最初是用來對晶片進行測試的，JTAG測試允許多個器件通過JTAG接口串聯在一起，形成一個JTAG鍊，能實作對各個器件分别測試。如今，JTAG接口還常用于實作ISP（In-System Programmer，在系統程式設計），對FLASH等器件進行程式設計。在2440中，當需要對NOR Flash進行燒寫時，就需要用到JTAG接口進行燒錄軟體，而當軟體是要燒錄到NAND Flash時，使用序列槽與USB接口就可以操作。這裡介紹NOR Flash、NAND Flah與SDRAAM的差別。
ROM和RAM指的都是半導體存儲器，ROM是Read Only Memory的縮寫，RAM是Random Access Memory的縮寫。ROM在系統停止供電的時候仍然可以保持資料，而RAM通常都是在掉電之後就丢失資料，典型的RAM就是計算機的記憶體。
晶片
特點
靜态RAM（Static RAM/SRAM），是目前讀寫最快的儲存設備，但是它也非常昂貴；
RAM
動态RAM（Dynamic RAM/DRAM），DRAM保留資料的時間很短，速度也比SRAM慢，但從價格上來說DRAM相比SRAM要便宜很多；
DDR RAM（Date-Rate RAM）也稱作DDR SDRAM(Synchronous Dynamic RAM)，可以在一個時鐘讀寫兩次資料，這樣就使得資料傳輸速度加倍。
目前Flash主要有兩種NOR Flash和NADN Flash。NOR Flash的讀取和SDRAM的讀取是一樣，使用者可以直接運作裝載在NOR FLASH裡面的代碼，這樣可以減少SRAM的容量進而節約了成本。NAND Flash沒有采取記憶體的随機讀取技術，它的讀取是以一次讀取一塊的形式來進行的，通常是一次讀取512個位元組，采用這種技術的Flash比較廉價。使用者不能直接運作NAND Flash上的代碼，是以衆多NAND Flash的開發闆除了使用NAND Flah以外，還有一塊小的NOR Flash來運作啟動代碼。
在2440開發闆中，通常将uboot燒寫在nor flash上作為引導程式，而linux kernel與根檔案系統燒錄在nand flash上，而這些代碼會加載到SDRAM中運作。
一個linux檔案系統的構成可分為硬體、bootloader、核心、根檔案系統四個層次。首先要想硬體可以工作工作，需要有bootloader引導程式，它設定硬體相關參數以及軟體變量，如設定中斷變量、關閉看門狗、初始化序列槽、時鐘等硬體參數，設定堆棧等。要完成這些操作，那麼UBOOT代碼就必須上電就能自動運作，通常将這些代碼燒錄在NOR Flash中，因為NAND Flash無法運作代碼，而linux kernel、 root filesystem則燒錄到nand flash中等待bootloader引導完成加載到SDRAM中運作。
1. 使用J-link燒寫u-boot到Nor Flash
編譯uboot具體操作步驟為：
1、解壓u-boot1.1.6，進入解壓後的目錄
2、打更新檔
3、使用arm-linux-gcc3.4.5編譯器編譯
燒寫uboot：
1、JLink 的 USB 口接到電腦上，JTAG 口用排線和開發闆的 JTAG 口相連， 開發闆設為 Nor Flash 啟動并上電。

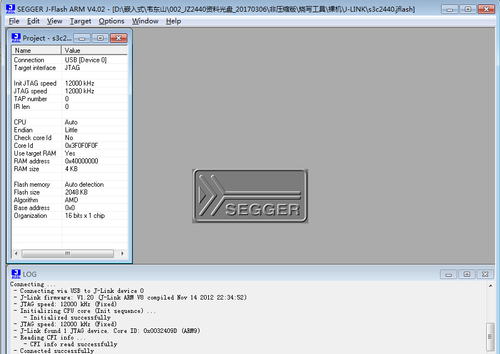

2、啟動 J-Flash， 它在“Windows 開始菜單->所有程式->SEGGER”裡面。
3、選擇菜單“File -> Open -> Open Project…”，打開CD光牒裡的 s3c2440.jflash。
4、選擇菜單“Target -> Connect”
5、選擇菜單“File -> Open”，打開要燒寫的二進制檔案，比如 u-boot.bin，并且在“Start address”裡輸入 0。
6、選擇菜單“Target -> Auto”即可自動燒寫。
7、重新開機開發闆，啟動uboot。
2. 使用DNW和序列槽工具CRT燒寫Linux核心和根檔案系統
編譯Linux核心的步驟為：
1、解壓linux2.6.22，進入解壓後的目錄
4、這裡我是用的是TQ2440開發闆，是以韋老師的linux核心源碼不能直接使用在TQ2440開發闆上，需要對LCD和DM9000兩個驅動程式進行修改。
将TQ2440源碼\drivers_and_test\17th_dm9000c\修改好的\dm9dev9000c.c複制到linux-2.6.22.6/drivers/net目錄下；
修改其Makefile：obj-$(CONFIG_DM9000) += dm9dev9000c.o #dm9000.o
将TQ2440源碼drivers_and_test\10th_lcd\4th\lcd.c複制到linux-2.6.22.6/drivers/video目錄下，并修改其Makefile：obj-$(CONFIG_FB_S3C2410) += lcd.o #s3c2410fb.o
5、修改config_ok為.config
<code>book/home/test/1_bare_metal/1_test/linux-2.6.22.6$ cp config_ok .config</code>
6、編譯make uImage，此事可能出現錯誤：
根據提示修改這兩行Makefile：
在makefile中将416行代碼：config %config: scripts_basic outputmakefile FORCE
改為：%config: scripts_basic outputmakefile FORCE
在makefile中将1449行代碼：/ %/: prepare scripts FORCE
改為：%/: prepare scripts FORCE
再次編譯，編譯成功。
7、在序列槽界面輸入k指令下載下傳uImage，使用dnw下載下傳資料。
8、在序列槽界面輸入y指令下載下傳根檔案系統，使用dnw下載下傳資料。
9、啟動開發闆，檢視效果。
3. 使用tftp網絡燒寫Linux核心和根檔案系統
當開發闆中安裝好uboot後，還可以使用網絡tftf下載下傳linux核心與根檔案系統，此時當tftp伺服器為win7時，要保證開發闆與PC機之間可以ping通。這裡我采用開發闆與PC機直接使用網線相連，PC機有線IP為192.168.2.20；開發闆IP為192.168.2.10。
1、PC機tftp端設定，将需要下載下傳的核心與根檔案系統放在伺服器目錄下。
2、開發闆進入uboot指令行界面下載下傳kernel：
tftp 30000000 uImage
mtdpart 檢視分區資訊
nand erase kernel
nand write.jffs2 30000000 kernel
3、下載下傳根檔案系統
tftp 30000000 fs_qtopia.yaffs2
nand erase root
nand write.yaffs 30000000 260000(root分區位址) 2fb6b40(大小)
4、開發闆啟動效果：
4. 使用NFS伺服器挂載核心和根檔案系統
使用NFS下載下傳方法與tftp下載下傳方式，大緻相同，此時要確定開發闆可以和虛拟機ubuntu能ping通。同時要設定虛拟機已經開啟了nfs服務，并設定了挂載點：
1、下載下傳核心
nfs 30000000 192.168.1.123:/work/nfs_root/uImage
2、下載下傳根檔案系統
nfs 30000000 192.168.1.123:/work/nfs_root/fs_qtopia.yaffs2
nand write.yaffs 30000000 26000 2f76b40
