RAID中對單盤做鏡像的方式（以SAS硬碟為例）：
－、關閉磁盤陣列，将所有硬碟依次拔下來（最好标記好順序号），挂接在不含RAID功能的SAS擴充卡上。

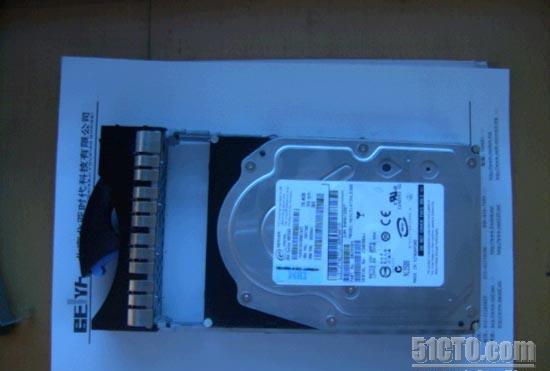

下圖為拔下硬碟的正面及背面圖（SAS硬碟有2.5與3.5寸兩種接口，圖中為3.5寸）
下圖為其接口放大：
上圖接口為SAS接口。隻能用SAS擴充卡連接配接。RAID損壞後，要想完整備份源資料，必須保證對所有硬碟的讀寫都是可回溯的。為此，隻能使用不含RAID功能的SAS擴充卡進行連接配接後鏡像，這樣才能以單硬碟的方式進行通路。
下圖為PCI-E接口的SAS适配卡。
上圖中的卡，已連接配接好資料線。可以最多連接配接4塊SAS硬碟（末端的接口可直接連接配接硬碟），此卡為PCI-E 8×接口。
連接配接好硬碟的示意圖如下：
下圖中的卡為PCI-X接口SAS适配卡。
使用下圖連線可直接連接配接SAS硬碟
連接配接好線後的圖如下：
全部連接配接好的圖如下所示：
二、保證挂接伺服器使用作業系統為WIN2003(其他系統也可以，本例以 WINDOWS為例)。
進入系統後，磁盤管理裡會看到多個單獨的硬碟，此時切記不可初始化磁盤、分區或配置設定盤符給可能的磁盤分區（如果不确定是否可避免，建議不要進入磁盤管理）。
推薦的作法是利用直接可通路磁盤底層扇區内容的16進制編輯器。以WINHEX為例，安裝好WINHEX後，進入WINHEX，如下圖所示：
點選Tools—>Open disk菜單，如下圖：
點選後出現如下圖所示：
上圖中Physical Media下列出的便是目前系統挂接到的所有實體儲存設備，不經過RAID，以單盤的方式挂接，此清單就會出現實體硬碟的MODEL号及容量。上圖中紅色框内的便是3塊IBM 73G單盤的ID顯示。如果選中某塊硬碟，點選OK按鈕便可以以實體位址16進制的方式打開磁盤（此時不管有沒有分區，什麼檔案系統，都無關重要。打開的便是硬碟73G的存儲空間内容），當然，在做鏡像時，并不需要打開。我們隻是打開這個對話框确定一下硬碟是否挂上。選擇Cancel退出。
開始做鏡像：
點選Tools－>Disk tools－>Clone Disk，如下圖所示：
彈出的對話框如下圖：
點選圖中蘭色所圈按鈕，選擇源磁盤。選中紅色所圈按鈕，選擇目标檔案。（我們的目的是将源硬碟鏡像為一個檔案，此後，這個檔案就是對源硬碟的完整鏡像了，大小等于源硬碟的大小，此例中，完成後，目标檔案即有73G之大）如下圖
此例中選中HD2（即3塊IBM SAS硬碟的第一塊），點選OK後傳回剛才的對話框，此時Source medium清單中便會出來選中的HD2 IBM…..
相同的方式，選擇目标檔案。如下圖：
選好目标檔案路徑及檔案名後。确定傳回。
此時，Clone disk對話框如下圖。
請再次确認，Source（源）及Destination（目标）是否正确。
對話框中的其他值應該為：點中Copy entire medium（意為做全盤的鏡像），Log procedure…可選（選中後，會在拷貝結束後展示摘要，推薦使用，可以知道硬碟是否有壞道等），其他參數不要管（其他參數通常适用于嚴重壞道等情形）
選好後（一定要确認源和目标），按下OK按鈕便開始鏡像操作了（WINHEX第一次做此操作，當按下OK按鈕時會彈出一個幫助框，意在提醒使用者，此操作是有風險的。無礙，可關掉。之後不會再出現）
拷貝的過程如下圖：
此過程完成後，鏡像就完成了。目标檔案即等同于源硬碟，之後可以使用WINHEX用逆向還原回原硬碟。
