網絡基礎CCNP篇|OSPFOSPF：(open shortest path first)開放最短路徑優先

特點：

不止思科支援

鍊路狀态路由協定

收斂很快

無傳輸層

支援VLSM，傳遞的路由資訊可以帶掩碼

增量更新

僅支援在特定的位置收工彙總

支援認證

協定号對應的是89

概述：首先找到鄰居，互相傳遞LSA，湊齊LSA，通過Dijkstra-SPF算法算得最短生成樹(無環)。

LSA：link state advertimenet 鍊路狀态通告

RFC：IETF組織列出的協定草案

LSDB：link-state Database包含所有收到的LSA，每台交換機都有。

過程：

1.建立鄰居關系

2.建立臨接關系

臨接關系是比鄰居關系更好的一種關系

3.隻有臨接關系才可以傳遞LSA

4.LSA會泛洪，所有運作了OSPF的裝置會将LSA收集起來，形成LSDB

5.用 Dijkstra算法從拓撲表中生成最短生成樹。

6.然後把最優路徑加入路由表。

名詞解釋：

骨幹路由器：至少有一個接口與骨幹區内的路由器相連

内部路由器：所有接口都與同一個區域内的路由器相連

ABR：區域邊界路由器，至少連接配接兩個區域的路由器，必須要和骨幹區相連

ASBR：自治系統(AS)邊界路由器，這個裝置連接配接了兩個AS

Redistribute：重分布，把外面AS的路由引入自己所在的AS内。

AS：你能管理的一個區域

補充：

骨幹區不能被分割

必須有骨幹區

如果在一個多區域的OSPF内，其他區域必須要和骨幹區域相連

隻能說某某接口屬于某區域，不能說某某路由器屬于某區域。

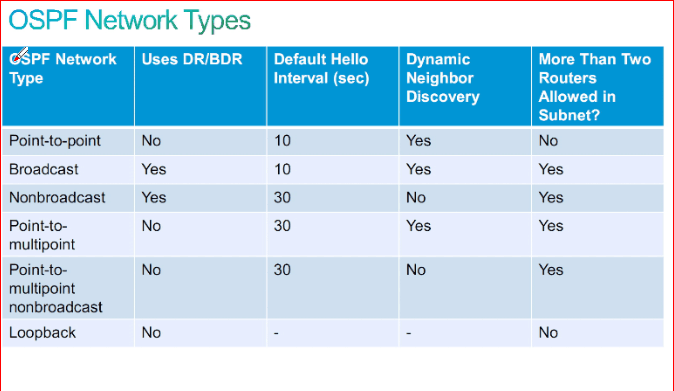

OSPF支援的網絡類型：

會根據二層的協定來判斷網絡類型是什麼

如果二層是PPP協定或者hdlc協定，OSPF就會認為該接口網絡類型是P2P

如果二層是ethernet協定，OSPF就會認為該接口是BMA

如果二層是frame relay協定，OSPF就會認為該接口網絡類型是NMBA

BMA：broadcast multi access 多通路廣播

S 接口叫做serial串型接口，廣域網線路

預設情況下，serial 接口采用的二層協定是hdlc(進階的資料鍊路層協定)

OSPF：資料包：

1.hello ：發現維持鄰居

2.DBD資料庫描述封包：描述LSA的簡略資訊，幫助建立LSDB

3.LSR鍊路狀态請求封包：當發現自己的資料庫中缺少DBD概述的某一項，則發送LSR向發送DBD的源請求缺的那一項,如果沒收到LSU的話則沒三秒重新發一次，無需确認。

4.LSACK：确認LSU已達目的地

5.LSU鍊路狀态更新：對LSR請求的更新(回應)LSA的完整資訊，通常被泛洪，因為可能别人也缺

OSPF的路由器可能所處的狀态：

Down：沒有檢測到活動的鄰居

INIT：收到 了hello包就會進入此狀态(有router-id字段，但并不在active neirbour)

2-WAY：在收到的hello包中有自己的ID便進入此狀态(有router-id字段，但在active neirbour裡)

Exstart：在2-way狀态意識到要進入鄰接狀态就會從2-way狀态轉換到exstart，該狀态選完主(master)從(slave)後就會進入exchange狀态

Exchange：發送DBD描述封包

loading：發送LSR和LSU

Full：進入完整的連接配接狀态

DR(designed router)：指定路由器

作用：減少鄰接關系

所有的裝置僅僅需要和DR建立鄰接關系

DR和BDR的選舉

選舉涉及到兩個東西

1.priority優先級

如果接口開啟了OSPF，而且該接口是處在MA網絡中，接口上面預設是有一個優先級的，值預設為 1，範圍是0-255。(如果為0，則放棄優先級的選舉)

con-if#Ip ospf priority 0~255

所有處在MA網絡中的接口，因為要減少鄰接關系進而設定DR，BDR，接口優先級越大的，約有可能成為DR。

如果優先級一樣，就需要比較第二個參數(router-id)

Router-id 越大的，越有可能成為DR.

Router-id怎麼産生？（一個路由器僅有一個）

1.如果手工配置，手工配置的最優先

2.如果沒有手工配置，預設會選取環回接口最大的位址作為router-id

3.如果沒有環回接口，會選擇實體接口位址最大的作為router-id

4，如果沒有任何接口有位址，GGGGGGGGGG

DR，BDR的選舉中先選BDR，如果一個網絡中同時存在BR，BDR，又來了一個優先級更高的，DR，BDR則不變，當DR挂了，這個優先級更高的則稱為BDR。(很多情況下是這樣，比如你配了R1并開啟了OSPF,而你配完R2，發現R2并不是DR，是因為你的手速慢了，導緻40秒過後R1就認為這個區域内就自己，是以把自己升任BR)

conf#router ospf 1

Ospf的程序号為1，需要路由中程序号全相同才能執行OSPF

conf-router#network 1.1.1.1 0.0.0.0 area0

精确宣告(覆寫了R1 e0/0的接口位址)，并指定所在區域為0
