IBM AIX5.3系統下搭建HACMP
IBM HACMP的安裝過程較為簡單，但是在測試過程中千萬不要着急，需等待整個hacmp的狀态穩定以後再進行下一次的測試。

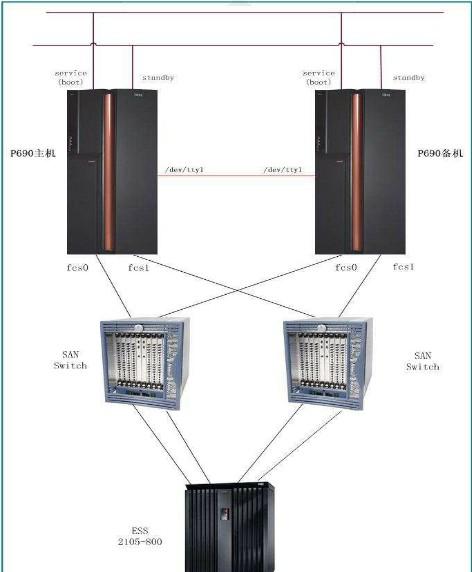

HACMP标準拓撲圖結構
一、實驗環境：
RS/6000 IBM小型機（2台）；每台機器兩塊網卡。
共享存儲：IBM D40 SSA
作業系統：AIX 5300-04
HACMP版本：HACMP 5.3
二、IP位址說明
1、節點nodeA
啟動ip位址（nodeA_boot）：en0 192.168.10.11 netmask ：255.255.255.0
備用ip位址（nodeA_sta）： en1 192.168.20.11 netmask：255.255.255.0
服務ip位址(nodeA_svc)： 192.168.30.11
永久ip位址（nodeA_per)： 192.168.40.11
2、節點nodeB
啟動ip位址（nodeB_boot）：en0 192.168.10.12 netmask ：255.255.255.0
備用ip位址（nodeB_sta）： en1 192.168.20.12 netmask：255.255.255.0
服務ip位址(nodeB_svc)： 192.168.30.12
永久ip位址（nodeB_per)： 192.168.40.12
三、安裝HACMP5.3檔案集
1、安裝HACMP5.3要求的作業系統檔案集：
bos.data bos.adt.lib bos.adt.libm bos.adt.syscalls bos.net.tcp.client bos.net.tcp.server bos.rte.SRC bos.rte.libc bos.rte.libcfg bos.rte.libpthreads bos.rte.odm bos.rte.lvm bos.clvm.enh(IBM aix5.3系統預設沒有安裝)
2、要求的RSCT檔案集
rsct.compat.basic.hacmp 2.4.2.0
rsct.compat.clients.hacmp 2.4.2.0
rsct.core.sec 2.4.2.1
rsct.basic.sp.2.4.2.0
四、安裝HACMP5.3
1、 插入hacmp5.3CD光牒，除以下檔案集外全部安裝：
cluster.es.plugins
cluster.hativoli
cluster.haview
rsct.exp
2、安裝完成後重新開機AIX系統，并檢視相關程序
#lssrc -g cluster
#ps -ef | grep cl*
五、網絡配置（節點nodeA和nodeB）
nodeA位址配置：
#ifconfig en0 192.168.10.11 netmask 255.255.255.0
#ifconfig en1 192.168.20.11 netmask 255.255.255.0
nodeB位址配置：
#ifconfig en0 192.168.10.12 netmask 255.255.255.0
#ifconfig en1 192.168.20.12 netmask 255.255.255.0
六、編寫/etc/hosts檔案（nodeA 和nodeB上都需要做相同添加）
192.168.10.11 nodeA_boot nodeA
192.168.20.11 nodeA_sta
192.168.30.11 nodeA_svc
192.168.40.11 nodeA_per
192.168.10.12 nodeB_boot nodeB
192.168.20.12 nodeB_sta
192.168.30.12 nodeB_svc
192.168.40.12 nodeB_per
注：nodeA 和nodeB上配置完ip位址并且修改完hosts檔案後，兩台主機可以互相ping下，檢測兩邊是否連通。
七、修改網絡參數（nodeA和nodeB上都需要相同修改）
#no -p -o nonlocsrcroute=1
#no -p -o ipsrcrouterec=1
#no -p -o routerevalidate=1
八、編寫/USR/ES/SBIN/CLUSTER/ETC/RHOSTS檔案（nodeA和nodeB上都需要相同修改）
192.168.10.11（nodeA的啟動ip）
192.168.20.11（nodeA的備用ip）
192.168.10.12（nodeB的啟動ip）
192.168.20.12（nodeB的備用ip）
九、編寫/USR/ES/SBIN/CLUSTER/NETMON.CF檔案（nodeA 和nodeB上各添加自己的啟動ip和備用ip）
nodeA上添加：192.168.10.11
192.168.20.11
nodeB上添加：192.168.10.12
192.168.20.12
十、建立程式服務的腳本啟動檔案（nodeA 和nodeB 上都做相同操作）
#touch /etc/hastart1.sh
#touch /etc/hastop1.sh
#chmod -R /etc/hast*.sh
十一、驗證序列槽裝置的通信，以便于序列槽設定做HACMP心跳線
nodeA上：#lsdev -c tty
#cat < /dev/tty0
nodeB上：#lsdev -c tty
#cat /etc/hosts > /dev/tty0
反之，将nodeA上檢視的hosts檔案資訊重定向輸出到nodeB的終端上。
十二、共享存儲配置SSA
在節點nodeA上，配置SSA存儲的raid
#smiity ssaraid
——> add an ssa raid array
選擇要建立的raid的類型
添加建立raid所需要的磁盤
檢視指令：#lsdev -c disk 檢視SSA logical disk drive
#lspv 檢視是否出現一個新的磁盤
在nodeB上使用cfgmgr指令掃描硬體然後使用lspv指令檢視是否能看到與nodeA上一樣的一塊新磁盤，如果nodeA和nodeB上都出現一塊相同的的實體磁盤 則證明共享存儲SSA配置成功！
十三、共享卷組配置
在節點nodeA上，使用共享磁盤建立卷組，并指定卷組的major号（主裝置号），使用lspv檢視共享磁盤為hdisk2
#mkvg -V 60 -y oravg hdisk2
#lsvg -o
rootvg
oravg
修改卷組oravg屬性，開機不自動啟動
#chvg -an oravg
在新的卷組oravg上建立邏輯卷
#mklv -t jfs2 -y halv oravg 5G
在新的邏輯卷halv上建立檔案系統 /hafs
#crfs -v jfs2 -d halv -m /hafs
在節點nodeA 上varyoffvg卷組
#varyoffvg oravg
在節點nodeB上為掃描出來的新共享磁盤hdisk2添加PVID
#chdev -l hdisk2 -a pv=yes
在幾點nodeB上導入卷組，同時指定卷組的major号與節點nodeA上卷組的major号相同
#importvg -y oravg -V 60 hdisk2
#lsvg -l oravg
在節點nodeB上修改卷組的屬性，使開機不自動激活并關閉卷組
#chvg -an oravg
#varyoffvg oravg
#lspv
十四、添加叢集(以下操作需要在卷組所在的主機上操作，本篇中為nodeB)
添加叢集cluster1
#smitty hacmp——>initialization and standard configuration ——>add nodes to an HACMP cluster
指定cluster名：cluster1；選擇nodeA和nodeB的啟動ip位址
十五、添加服務ip位址标簽
添加節點nodeA上的服務ip位址nodeA_svc
#smitty hacmp——>initialization and standard configuration——>configure resources to make highly available——>configure service ip labels/addresses——>add a service ip label/address
選擇nodeA的服務ip位址（該位置指定以後真正使用的服務ip位址）
十六、添加應用服務
添加應用服務
#smitty hacmp——>initialization and standard configuration——>configure resources to make highly available——>configure application servers——>add an application server
添加如下：server name：appserver
start script : /etc/hastart1.sh
stop script :/etc/hastop1.sh
十七、添加資源組
添加新的資源組rsg1 ，參與的節點為nodeA和nodeB，且nodeA在前，表示節點nodeA的優先級最高
#smitty hacmp——>initialization and standard configuration——>configure HACMP resource Groups——>add a resource group
指定資源組名：rsg1；選擇節點nodeA nodeB（備注：nodeA在前 優先級高）
十八、更改資源組
更改資源組rsg1，将資源（服務ip、應用服務、卷組）加入資源組中
#smitty hacmp——>initialization and standard configuration——>configure hacmp resource groups——>change/show resources for a resource group
選擇nodeA_svc 、appserver1 、oravg等資源
十九、添加永久IP位址
添加節點nodeA的永久ip位址(節點NodeA)
#smitty hacmp——>extended configuration——>extended topology configuration——>configure hacmp persistent node ip label/address——>add a persistent node ip label/address
選擇節點nodeA上的永久ip位址：nodeA_per
添加節點nodeB的永久ip位址(節點NodeB)
選擇節點nodeB上的永久ip位址：nodeB_per
二十、添加序列槽心跳網絡和網絡裝置
添加序列槽網絡和裝置
#smitty hacmp——>extended configuration——>extended topology configuration——>configure hacmp communication interfaces/devices——>add communication interface/devices
按F7鍵選中nodeA nodeB的序列槽心跳網絡裝置：
> nodeA tty0 /dev/tty0
> nodeB tty0 /dev/tty0
二十一、顯示HACMP配置
顯示HACMP配置
#smitty hacmp——>initialization and standard configuration——>display HACMP configuration
二十二、驗證并同步HACMP配置（将在nodeA上做的叢集配置同步到nodeB上）
smitty hacmp——>initialization and standard configuration——>verify and synchronize HACMP configuration
同步成功表示叢集配置成功！！！
檢視永久ip位址，可以看到沒有啟動hacmp服務時永久nodeA和nodeB的永久ip已經存在。
nodeA#ifconfig -a
nodeB#ifconfig -a
二十三、啟動HACMP服務
啟動節點nodeA和節點nodeB的叢集服務
#smitty hacmp——>system management （C-SPOC）——>manage hacmp services——>start cluster services
二十四、檢視叢集目前狀态
啟動完成後，檢視叢集目前狀态
#smitty hacmp——>problem determination tools——>view current state
二十五、測試叢集的高可用性
1、服務ip位址在網卡間的漂移（服務ip位址nodeA_svc在nodeA的en0網卡上）
nodeA#ifconfig en0 down 模拟en0網卡宕掉
nodeA#ifconfig -dl 檢視關閉的網卡
nodeA#ifconfig -a 檢視服務ip位址是否轉移漂移到en1上
nodeA#ifconfig en1 down 模拟en1網卡也宕掉了 看服務ip位址是否漂移到nodeB主機上面
2、服務ip位址主機間漂移
#假設服務ip位址目前在nodeB主機上，通過reboot指令重新開機nodeB主機 服務ip會自動漂移到nodeA主機上，當nodeA主機重新開機時服務ip位址會自動漂移到nodeB主機上；nodeB主機正常的關機、開機操作服務ip位址不會發生漂移！資源組中預設的是級聯的漂移方式 優先級高的優先獲得服務ip位址。
希望對大家有所幫助！
