1個拓撲和15個子產品帶你玩華為!!

前言：努力的人最後都不會太差！！關注部落格或者加Q：1445696451一起努力！！

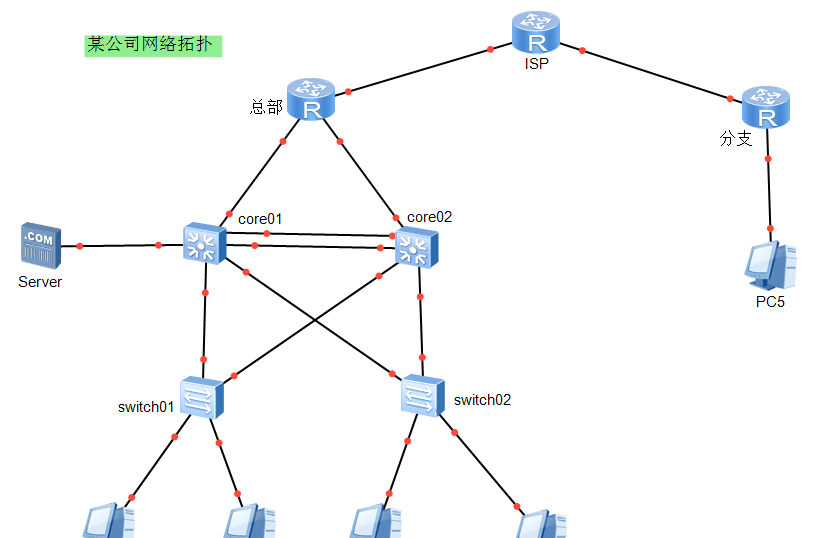

首先某公司的網落拓撲（模拟）如下：

内網邊界采用華為3206系列路由器，核心層采用s5700系列三層交換，接入層使用s3700交換裝置；在分公司有一台路由器。

子產品1：telnet配置（如果配置在接入層裝置，如要給該接入層裝置指定網關，實作不同網段可以遠端telnet）

system view ：進入系統視圖

telnet server enable ：開啟telnet

interface vlanif 1 ：進入vlanif 1

ip address 192.168.1.1 24 ：配置位址

user-interface vty 0 4 ：進入vty0 4模式

authentication-mode aaa ：認證模式設定為aaa

aaa ：進入aaa模式

local-user zhangsan password cipher pwd123 ：建立使用者zhangsan

local-user zhangsan privilege level 15 ：設定連接配接權限

local-user zhangsan service-type telnet ：設定連接配接方式為telnet

ip route-static 0.0.0.0 0 192.168.1.254 ：配置一條預設路由指向網關

子產品2：ssh配置

system view

stelnet server enable ：開啟stelnet（也就是ssh）

interface vlanif 1

ip address 192.168.1.1 24

user-interafce vty 0 4

authentication-mode aaa

protocol inbound ssh ：配置連接配接協定

aaa

local-user zhangsan password cipher pwd123

local-user zhangsan privilege level 15

local-user zhangsan service-type ssh ：配置連接配接方式為ssh

ssh user zhangsan authentication-type password ：zhangsan使用password認證

ssh user zhangsan service-type stelnet ：zhangsan使用stelnet連接配接

ip route-static 0.0.0.0 0 192.168.1.254

子產品3：配置dhcp自動配置設定位址

1）接口dhcp配置（接口dhcp存在一個局限性，會将接口ip當做dhcp用戶端的網關；但是它的配置十分友善）

dhcp enable ：開啟dhcp服務

int vlanif 1

dhcp select interface ：dhcp查詢方式為接口

2）全局dhcp配置

dhcp enable

dhcp select global ：dhcp查詢方式為全局

ip pool vlan1 ：定義位址池

network 192.168.1.0 mask 24 ：網段

gateway-list 192.168.1.254 ：網關位址

dns-list 1.1.1.1 ：dns解析伺服器位址

excluded-ip-address 192.168.1.2 ：保留位址

lease day 1 hour 1 ：釋放時間

子產品4：vlan配置

vlan batch 2 to 10 ：建立vlan

interface g0/0/1 ：進入接口

port link-type access ：配置接口為Access模式

port default vlan 2 ：配置設定vlan2給該接口

interface g0/0/2

port link-type trunk ：配置接口為中繼模式

port trunk allow-pass vlan 2 3 5 ：該接口允許vlan2、3、5通信

子產品5：eth-trunk配置（相當于cisco的channel-group）

interface eth-trunk 1 ：進入第一個eth-trunk

trunkport g0/0/1 ：将g0/0/1接口分給eth-trunk1

eth-trunk 1 ：與上面操作一樣

子產品6：靜态路由配置

ip route-static 192.168.1.0 24 192.168.2.1 ：先是目标網段、而後掩碼、下一跳ip位址

子產品7：ACL配置

1）基本acl（可限制源ip，從2000~2999）

acl 2000 ：建立acl2000

rule 5 deny source 192.168.1.0 0.0.0.255 ：第5條拒絕192.168.1.0/24

rule 10 permit source 192.168.0.0 0.0.255.255 ：第10條允許192.168.0.0/16

interface g0/0/1

traffic-filter inbound acl 2000 ：設定接口為acl2000的入接口

2）進階acl（可限制源ip、目标ip、源端口、目标端口，從3000~3999）

acl 3000 ：建立acl3000

rule 5 deny tcp source 192.168.1.0 0.0.0.255 destination 172.16.0.0 0.0.255.255 destination port eq 21

：第5條拒絕從192.168.1.0/24 到172.16.0.0/16的TCP21端口 的流量。

rule 10 permit tcp source 192.168.1.0 0.0.0.255 destination 172.16.0.0 0.0.255.255

：第10條允許192.168.1.0/24

到172.16.0.0的TCP流量；兩者 結合起來就是允許除了TCP21 端口的其他TCP流量。

子產品8：NAT配置

1）内網上網NAT

acl 2000

rule 100 permit 192.168.0.0 0.0.255.255

interface g0/0/1 ：進入路由器外網口

nat outbound 2000 ：配置為acl2000的内網出口

2）釋出内網伺服器的NAT

nat static global 202.1.1.1 inside 192.168.1.253

：配置轉換202.1.1.1到192.1

68.1.253

nat server protocol tcp global 202.1.1.1 www inside 192.168.1.253 8080

：通路外網202.1.1.1的www可

映射到内網的192.168.1.253的 TCP8080端口。

子產品9：mstp二層負載分擔

stp mode mstp ：配置stp的模式為mstp

stp region-configuration ：進入mstp域視圖

region-name test ：配置mstp域的名稱

revision-level 1 ：配置修訂級别

instance 1 vlan 10

instance 2 vlan 20 ：配置mstp執行個體，并配置設定vlan

active region-configuration ：激活配置

stp instance 1 priority 4096

stp instance 2 priority 8192 ：執行個體的優先級

子產品10：vrrp三層負載分擔

master裝置：

interface vlanif 10 ：進入vlanif10

vrrp vrid 10 virtual-ip 192.168.1.254 ：配置虛拟ip位址

vrrp vrid 10 priority 150 ：優先級

vrrp vrid 10 track interface g0/0/1 reduced 100 ：端口追蹤

backup裝置：

interface vlanif 10

ip address 192.168.1.2 24

vrrp vrid 10 virtual-ip 192.168.1.254 ：配置虛拟ip（其餘不用配置， vrrp中也有占先權，預設開啟， 不用管）

子產品11：rip距離矢量路由

rip ：rip模式

version 2 ：使用2版本

network 192.168.1.0 ：宣告192.168.1.0/24網段

rip metricin 2 ：配置接口路徑成本（跳數）

undo rip output ：關閉發送rip通告

undo rip input ：關閉接收rip通告

slient-interface g0/0/1 ：靜默接口

rip split-horizon ：水準分割

rip poison-reverse ：毒性逆轉

display rip ：檢視rip配置

default-route originate ：分發預設路由

子產品12：ospf鍊路狀态路由

ospf 1 router-id 1.1.1.1 ：配置ospf的router-id

area 0 ：配置為area0區域

network 192.168.1.0 0.0.0.255 ：宣告網段

display ospf peer ：查詢ospf鄰居狀态

子產品13、GRE ×××

interface tunnel 1 ：編輯1号隧道

tunnel-protocol gre ：隧道使用GRE協定

ip address 192.168.1.1 30 ：隧道位址

source 202.0.0.1 ：隧道源（本地外網接口）位址

destination 101.0.0.1 ：隧道對端（外網接口）位址

ip route-static 192.168.20.0 255.255.255.0 tunnel 0/0/1 ：隧道路由（目标公司的網段）

ospf 1 router-id 1.1.1.1

area 0

network 192.168.10.0 0.0.0.255

network 192.168.1.0 0.0.0.255 ：配置ospf（要讓總部和分支機構網絡連成一個整體，就需要互通路由。如果配置動态路由，就需要在宣告路由的時候将隧道位址也一起宣告）

子產品14、IPsec ×××

ike proposal 2

encryption-algorithm 3des-cbc

authentication-algorithm MD5

authentication-method pre-share

dh group5

sa duration 10000 ：定義第一階段的安全政策

ipsec proposal 5

esp authentication-algorithm sha1

esp encryption-algorithm aes-128 ：定義第二階段的安全政策

ike peer to-fenzhi v1 ：定義對等集資訊（to-fenzhi為名稱）

pre-shared-key simple 123456 ：設定協商密鑰，兩端需一緻

remote-address 202.1.1.1 ：對端的外網接口位址

acl 3000

rule permit ip source 10.0.0.0 0.255.255.255 destination 20.0.0.0 0.255.255.255 ：設定acl3000定義感興趣的數 據流（也就是需要通過隧道的 資料流）

ipsec policy abc 10 isakmp ：定義使用IKE協商IPsec

security acl 3000 ：調用acl3000

ike-peer to-fenzhi ：調用對等體集

proposal 5 ：調用第二階段

interface g0/0/0

ipsec policy abc ：在接口調用IPsec政策

acl 3001

rule 100 deny ip source 10.0.0.1 0.255.255.255 destination 20.0.0.1 0.255.255.255

rule 200 permit ip source 10.0.0.0 0.255.255.255 destination any

：配置一條上網3001（拒絕轉 換需要通過隧道的資料流，允許 其他所有）

nat outbound 3001 ：将外網接口設定為nat轉換的 接口

子產品15（重點子產品）：display指令的使用。（display相當于cisco的show指令，我粗略的數了一下，華為3260路由器的系統視圖下“display？”，大概有254個對象，可見這個指令多麼重要。但是我們隻需掌握一些常用的即可。簡單舉例出我日常的總結）

display this ：常用指令，檢視目前視圖、模 式下的配置

display current-configuration ：檢視目前配置

display saving-configuration ：檢視以儲存配置

display aaa ：檢視aaa認證配置

display acl number ：acl規則

display dhcp ：dhcp配置

display eth-trunk number ：eth-trunk口下配置

display firewall group ：防火牆相關

display interface g|e// ：接口下配置

display ipsec ：檢視ipsec相關

display lldp neighbor brief ：檢視lldp鄰接

display mac-address ：mac位址

display ospf 1 * ：ospf相關

display vrrp ：vrrp資訊

display vlan brief ：檢視vlan資訊

display ip routing-table ：檢視路由表
