一.網絡起源簡介（了解）

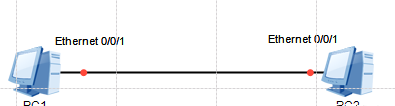

最原始的網絡
PC1------PC2
有交換機的網絡
PC1--------Switch--------PC2
PC3/PC4
企業網絡
PC1-------Switch-----Route-------switch-------PC2
中國的網絡
PC1-----switch-----route------ISP（營運商）------route-----switch-----PC2
通信系統
終端裝置 必須的
例如：PC，mac
傳輸媒體 必須的
網線、光纖
中間裝置 非必須（現在的是必須的）
交換機、路由器、防火牆
2.裝置介紹
華為交換機簡介
園區網交換機
S5700（重點掌握）
特點
交換機的接口比較多 功能相對于路由器較少 性能 價格 相對于路由器比較便宜
交換機一般用于連接配接終端裝置
資料中心交換機
CE6800（了解）
交換機的接口比較多 資料中心交換機 功能 性能 價格 相對于園區網的話 貴一些
華為路由器簡介
接入路由器
AR2220（考試HCIE LAB的裝置）重點掌握
路由器接口比較少 一般用路由器充當一個企業和外網連接配接的裝置
一般情況下 路由器功能 性能相對于交換機 比較好
城域路由器
NE20E
網絡裝置的架構
這個架構我們隻需要參考這個模型
核心層
作用：高速流量的轉發 政策控制
交換機高端裝置 CE12800 或者高端路由器裝置 NE20E
彙聚層
作用：
1、保護核心層裝置接口數量
2、讓接入層的終端裝置之間一個通路
3、把接入層裝置的流量彙聚起來交給核心層
型号：S6700 S9700
接入層
主要接入一些使用者終端裝置
型号：S2700 S3700 S5700D等
