linux核心學習之四：程序切換簡述【轉】

在講述專業知識前，先講講我學習linux核心使用的入門書籍：《深入了解linux核心》第三版（英文原版叫《Understanding the Linux Kernel》），不過這本書不一定對每個人都适合，大家可以根據自己的情況選擇适合的入門書籍。看了前面幾章，感覺這本書的語言極其精練，沒有一句多餘的，必須慢慢讀。可能我以前習慣了粗略浏覽的閱讀方式，讀這本書時經常看着看着就迷糊了，不得不回到前面重新讀起，如此反反複複。關于程序的一章更是深奧難懂，前前後後翻了十幾遍才明白個大概。另外說明下，我用來驗證代碼的核心版本為官方的linux-3.2.54核心，而系統是用debian7.3_i386CD光牒安裝的。

     程序是現代作業系統的核心概念之一，用于配置設定系統（CPU,記憶體）資源的使用。了解linux程序及程序切換的知識，首先要了解程序與程式的差別，程序是執行流，是動态概念；程式是資料與指令序列的集合，是靜态概念。程序作為動态的執行流，可以用execv系統調用自由選擇一個程式（隻要有權限）來執行的，了解這一點很重要。在閱讀本書的第三章《程序》中，有兩個地方比較難于了解的。

1 switch_to宏的last參數

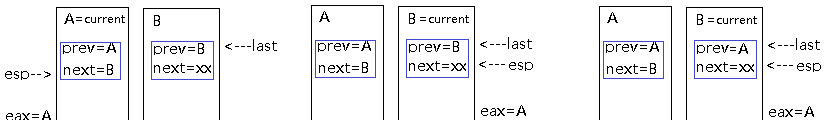

     書中讨論switch_to宏(第110頁)時，提到，該宏有3個參數:prev,next和last。前兩個分别是目前程序描述符位址和待切換的程序描述符的位址，相信大家對這兩個參數都不會有疑問，prev就是從current得到的，而next則是schedule()函數在根據排程算法從程序等待隊列中挑選的。關鍵是第三個last參數，為什麼需要這麼一個參數呢？書中的描述比較難了解。它的意思是說，A切換到B時，prev=A,next=B, 經過一定時間後，A被重新排程到CPU上執行時，A需要知道從哪個程序切換過來的，需要從last參數得到。實際上我們隻需要關注A->B這一個過程就可以了解last參數的使用了。下面我們用圖檔記錄每個步驟：

(1) 在程序切換之前，A是目前程序，esp寄存器指向A的核心棧，prev,next這兩個局部變量儲存在棧中，也就是在A的核心棧中。那麼B的核心棧有沒有這兩個參數呢？當然也有，因為B既然是在等待隊列中，很可能B也經曆過被其他程序切換出去這一個過程，在那個過程中，B的核心棧同樣儲存了這兩個變量(如果B是新建立的程序，可以在建立時，或在schedule函數中将兩個值壓入核心棧），但是這兩個值肯定跟A中的prev=A，next=B不同，因為那個過程中，B是被切換的，是以，這時，B的核心棧中應該是prev=B.

     為了在切換到B程序執行時，prev參數是正确的，就需要借助于第三個參數last 。在schedule函數中（它挑選的B，當然也知道B程序描述符的位址），它從B的程序描述符中得到B的核心棧的位址（書中是thread_info參數，3.2.54版本代碼中改成了stack參數，原理是一樣的），進而得到B的prev參數的位址，作為第三個參數傳給switch_to宏。switch_to宏還将A的程序描述符位址加載到EAX寄存器中，而在程序切換過程中，EAX寄存器内容是不會改變的。

(2) 執行程序切換，主要是核心棧的切換，因為核心實作中，将thread_info結構與核心棧放在一起，esp改變了，current參數得到的目前程序描述符位址也跟着改變。這時，目前程序變成了B程序，并在B的核心棧上工作。注意，這時B核心棧的prev參數還是不正确的，它指向的依然是B。

(3) 将EAX寄存器内容複制到last指向的記憶體，即B核心棧的prev參數所在的位址。這樣，B核心棧上的prev參數就指向了正确的A程序描述符的位址。

2 程序切換過程中程序棧

     書中對程序切換的描述中，對程序的棧的描述是零散的，很容易讓人犯糊途。棧是程序中的重要資料結構，在函數調用中起到核心作用，關于棧的較長的描述可以參閱《深入了解計算機系統》。下面描述程序切換過程中，程序的棧的變遷。

     linux的程序有兩種棧，使用者棧和核心棧，它們在不同的記憶體區域，使用者棧在使用者态中使用，在使用者位址空間配置設定(0~3G)，核心棧在核心态中使用，在核心位址空間配置設定(3G~4G)。使用者棧主要用于函數調用和存儲局部變量，核心棧除此之外還要儲存程序切換額外的資訊，如通用寄存器等。不管是使用者棧還是核心棧，CPU都是用ESP寄存器儲存棧頂位址，是以早在程序切換前，程序進入核心态後，使用者棧就需要被切換出去，整個切換過程，都是在核心棧上工作，因而使用者棧與程序切換無關。另一方面，核心的實作中，将thread_info結構與核心棧放在一起，核心棧改變了，current參數得到的目前程序描述符位址也跟着改變，是以程序切換，就是由核心棧切換來完成的。整個完整的程序切換可以分為三個部分，以下假設從程序A切換到程序B：

(1)  A的使用者态-->A的核心态

     這一過程是由中斷，異常或系統調用實作的，書中的後面章節會有介紹，以後再詳談。這裡隻讨論幾個要點，每次從使用者态切換到核心态，核心棧都會被清空，ESP直接指向核心棧的棧底，而使用者棧的資訊則會儲存到核心棧中。清空核心棧的設計估計是考慮到經過了使用者态的操作後，以前核心棧的調用資訊沒有用處了，沒有必要再儲存，畢竟核心棧隻配置設定了8K或4K的空間。那麼，切換到核心态之前，核心怎麼知道程序的核心棧位址呢，程序描述符雖然儲存有核心棧的位址（stack變量），但是程序描述符位于動态内态中，從記憶體讀取的效率太低了。實作上，它是從TSS中擷取的。

     書中“任務狀态段”一節（第108頁）對TSS進行比較詳細的描述，每個CPU都有一個TSS，CPU可以快速通路它。TSS的一個最重要的功能就是在使用者态轉為核心态時供CPU讀取核心棧位址，即是init_tss[cpu]->sp0字段（3.2.54版本的代碼），實際上，它存儲的是棧底位址，是以一加載到ESP中，就同時清空了核心棧。

(2) A的核心态->B的核心态

這一階段實作的是程序間的核心棧切換，同時也實作程序切換。與此過程關系最密切的是task_struct的thread變量，thread變量的類型是thread_struct，可稱為線程描述符，用于儲存程序切換的硬體上下文（書中第109頁）。書中的switch_to和__switch_to函數較長的描述了程序切換過程中的每一個步驟，與核心棧相關的有：

儲存A的核心棧棧頂位址，即ESP寄存器的内容到A_task->thread->sp。（switch_to的第3步,變量名根據3.2.54版本中的代碼）

将B_task->thread->sp内容加載到ESP。(switch_to的第4步，這步完成了核心棧的切換)

将B_task->thread->sp0加載到init_tss[cpu]->sp0字段（__switch_to的第3步），這一步與(1)的描述對應，以後B在運作期間，使用者态切換到核心态時，ESP寄存器總是從init_tss[cpu]->sp0字段擷取核心棧的位址，這一操作同時清空了核心棧内容。（thread_struct結構有sp0，sp1變量，sp0儲存核心棧棧底位址，sp儲存棧頂位址）。

（3）B的核心态->B使用者态

      執行與(1)相反的過程，從核心棧中取出（1）中儲存的使用者棧資訊，裝載相應寄存器，切換到使用者棧，核心棧資訊不必儲存，因為(2)中已儲存了棧底位址，下次進入核心棧時直接将其加載到ESP寄存器中即可（将棧底位址作為棧頂使用）。這一過程書中後面的章節同樣會有較長的描述。

     有關程序的内容遠不止這些，例如，程序的建立與清除，程序隊列，程序排程等，總之要了解linux核心的程序管理，必須将《深入了解linux核心》一書相關章節逐句逐句細細品讀。
