keepalived的介紹：

keepalived是借用VRRP協定來實作高可用性的，VRRP協定是解決單點故障，使路由器和層三交換機實作備援功能。

keepalived啟動後會有三個程序

父程序：記憶體管理，子程序管理等等

子程序：VRRP子程序

子程序：healthchecker子程序

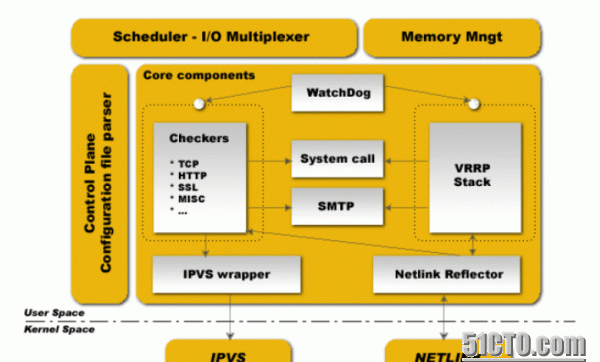

從圖上可以看出，兩個子程序都被系統WatchDog看管，兩個子程序各自操作自己的事，healthchecker子程序負責檢查各自伺服器的健康程度，例如HTTP，LVS等等，如果healthchecker子程序檢查到MASTER上服務不可用了，就會通知本機上的VRRP子程序，讓他删除通告，并且去掉虛拟IP，轉換為BACKUP狀态

為什麼要用keepalived+lvs？

lvs是一個在四層上實作後端realserver的負載均衡的叢集，lvs遺留下兩個問題，一個是lvs的單點故障；第二個是lvs不能檢測後端realserver的健康狀态檢查。

解決lvs的單點故障就用到了高可用叢集：

①、可以是heartbeat+ldirectord這種重量級的；

②、可以是keepalived+lvs這種輕量級的解決方案。(本部落客要寫keepalived+lvs輕量級的解決方案),

解決lvs不能檢測後端realserver的健康狀态也後很多種方法：

①、可以在lvs上寫腳本ping後端realserver的ip位址，ping幾次發現ip位址ping不通則在ipvs規則裡面删除，當後端伺服器可以ping了，則把後端realserver添加到ipvs規則裡面。

②、可以在lvs上寫腳本請求後端realserver的測試幾次網頁檔案，檢視狀态碼是否為200，不是則在ipvs規則裡面清楚，當測試網頁傳回的狀态嗎是200之後，則把後端realserver添加到ipvs規則裡面

③、以上兩種方法都是依賴于腳本，keepalived的出現解決了不依賴于腳本，也可以對後端realserver的健康狀态檢查，keepalived的配置檔案裡面可以自行生成ipvs的規則，并且自行檢測後端realserver的狀态，當後端realserver不能提供服務了，keepalived會自行将其在ipvs規則裡面删除，當後端realserver可以提供服務了，又自行的在ipvs規則裡面添加。

實驗環境：

OS：Centos 6.4(redhat 6.4)

yum源:

實驗拓撲圖：

拓撲圖的規劃：

IP位址

軟體

Master

172.16.22.1(VIP：172.16.22.100)

keepalived+ipvsadm

Backup

172.16.22.2(VIP：172.16.22.100)

apache1

172.16.22.3(VIP：172.16.22.100)

httpd

apache2

172.16.22.4(VIP：172.16.22.100)

注：Master和Backup上面安裝ipvsadm主要是為了檢視ipvs的規則

一、安裝配置操作

Master：

1、安裝(部落客這裡用rpm包安裝，各位朋友可以用源碼編譯安裝keepalived)

2、修改配置檔案

3、開啟服務

Backup：

1、安裝

apache1：

1、安裝(部落客這裡用rpm包安裝，各位朋友可以用源碼編譯安裝)

2、建立測試網頁檔案

4、修改核心參數和配置vip

apache2：

此緻所有安裝已經完成。

二、相關的測試:

檢視相關的vip和ipvs規則

測試後端realserver是否可以通路：

apache1可以通路

apache2可以通路

而且是根據wrr算法，平均負載到realserver上

停掉Master的keepalived服務，vip和ipvs規則切換到Backup伺服器上

停掉apache1的服務，看ipvs的規則是否清除，顯示已經清楚規則

開啟apache1的服務，ipvs自動将其又添加上

此緻，keepalived實作lvs的高可用已經完成，可以自動的故障轉移，還可以根據後端realserver的狀态，自動的修改其規則
