高速通道-實體專線-将備援雙線靜态路由協定平滑切換到BGP協定的方式

很多混合雲使用者已經通過高速通道完成靜态路由的混合雲對接。目前高速通道産品已經支援eBGP動态路由協定,通過此文檔協助使用者在不影響業務的情況下完成BGP改造。

文檔目的,靜态改造為内網BGP且不斷網不丢包。

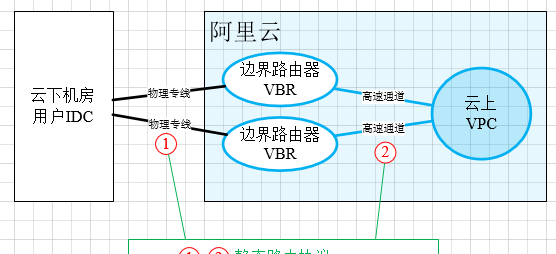

改造前靜态路由混合雲示意圖

高速通道-實體專線-将備援雙線靜态路由協定平滑切換到BGP協定的方式

改造後BGP路由混合雲示意圖

高速通道-實體專線-将備援雙線靜态路由協定平滑切換到BGP協定的方式

高速通道支援的BGP就是在使用者實體專線與阿裡雲VBR對接的網絡配置BGP動态路由協定

配置流程:

1 建立BGP組 > 2 建立BGP鄰居 > 3 宣告BGP網段 > 4 删除VBR到實體專線的靜态路由 > 5 竣工測試

一 建立BGP組

2個VBR就建立2個BGP組

二 建立BGP鄰居

2個VBR就建立2個BGP鄰居

注意,這裡IDC先不要宣告網段。確定BGP鄰居建立正常後再做下一步。

三 宣告BGP網段

使用者側如果是CISCO裝置,靜态路由優先級1,eBGP優先級20

使用者IDC與VBR都宣告BGP路由後,IDC到VBR的路由走向不變,還會走靜态路。VBR到IDC路由走BGP協定(阿裡側裝置,靜态路由優先級60,從使用者側學習到的BGP路由會替換掉靜态路由寫入路由表)。

觀察業務,正常的話繼續下一步,如果異常建議删除剛剛宣告的BGP路由。

四 删除VBR到實體專線的靜态路由

高速通道-實體專線連接配接-邊界路由器

點選VBR名稱進入詳情,對路由條目中指向專線方向的路由條目删除

完成後使用者側也要删除指向阿裡雲的靜态路由,這樣流量就都到BGP上了。

2個專線需要做2次。

五 竣工測試

測試業務連通性,觀察IDC專線流量,阿裡側路由器接口流量,確定正常。網絡割接完成。
