上一節我們建立了 macvlan 并部署了容器，本節詳細分析 macvlan 底層網絡結構。

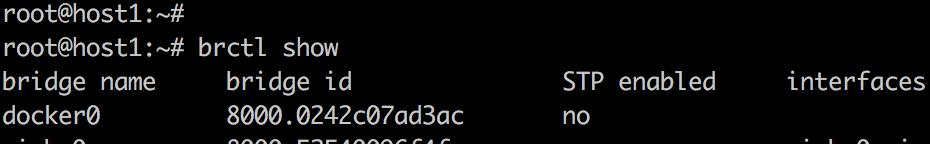

macvlan 不依賴 Linux bridge，<code>brctl show</code> 可以确認沒有建立新的 bridge。
檢視一下容器 bbox1 的網絡裝置：
除了 lo，容器隻有一個 eth0，請注意 eth0 後面的 <code>@if4</code>，這表明該 interface 有一個對應的 interface，其全局的編号為 <code>4</code>。根據 macvlan 的原理，我們有理由猜測這個 interface 就是主機的 enp0s9，确認如下：
可見，容器的 eth0 就是 enp0s9 通過 macvlan 虛拟出來的 interface。容器的 interface 直接與主機的網卡連接配接，這種方案使得容器無需通過 NAT 和端口映射就能與外網直接通信（隻要有網關），在網絡上與其他獨立主機沒有差別。目前網絡結構如圖所示：
macvlan 會獨占主機的網卡，也就是說一個網卡隻能建立一個 macvlan 網絡，否則會報錯：
但主機的網卡數量是有限的，如何支援更多的 macvlan 網絡呢？
好在 macvlan 不僅可以連接配接到 interface（如 enp0s9），也可以連接配接到 sub-interface（如 enp0s9.xxx）。
VLAN 是現代網絡常用的網絡虛拟化技術，它可以将實體的二層網絡劃分成多達 4094 個邏輯網絡，這些邏輯網絡在二層上是隔離的，每個邏輯網絡（即 VLAN）由 VLAN ID 區分，VLAN ID 的取值為 1-4094。
Linux 的網卡也能支援 VLAN（<code>apt-get install vlan</code>），同一個 interface 可以收發多個 VLAN 的資料包，不過前提是要建立 VLAN 的 sub-interface。
比如希望 enp0s9 同時支援 VLAN10 和 VLAN20，則需建立 sub-interface enp0s9.10 和 enp0s9.20。
在交換機上，如果某個 port 隻能收發單個 VLAN 的資料，該 port 為 Access 模式，如果支援多 VLAN，則為 Trunk 模式，是以接下來實驗的前提是：
enp0s9 要接在交換機的 trunk 口上。不過我們用的是 VirtualBox 虛拟機，則不需要額外配置了。
如果大家想了解更多 Linux VLAN 實踐，可參看 CloudMan 《每天5分鐘玩轉 OpenStack》中的相關章節。
下面示範如何在 enp0s9.10 和 enp0s9.20 上建立 macvlan 網絡。
首先編輯 host1 和 host2 的 /etc/network/interfaces，配置 sub-
auto enp0s9
iface enp0s9 inet manual
auto enp0s9.10
iface enp0s9.10 inet manual
vlan-raw-device enp0s9
auto enp0s9.20
iface enp0s9.20 inet manual
然後啟用 sub-interface：
ifup enp0s9.10
ifup enp0s9.20
建立 macvlan 網絡：
docker network create -d macvlan --subnet=172.16.10.0/24 --gateway=172.16.10.1 -o parent=enp0s9.10 mac_net10
docker network create -d macvlan --subnet=172.16.20.0/24 --gateway=172.16.20.1 -o parent=enp0s9.20 mac_net20
在 host1 中運作容器：
docker run -itd --name bbox1 --ip=172.16.10.10 --network mac_net10 busybox
docker run -itd --name bbox2 --ip=172.16.20.10 --network mac_net20 busybox
在 host2 中運作容器：
docker run -itd --name bbox3 --ip=172.16.10.11 --network mac_net10 busybox
docker run -itd --name bbox4 --ip=172.16.20.11 --network mac_net20 busybox
目前網絡結構如圖所示：
這四個容器之間的連通性如何？下一節我們将詳細讨論 macvlan 網絡的連通和隔離特性。
