涉及知識：電路實驗闆、CanaKit
當準備好以上，我們就可以開始啦。使用樹莓派進行LED原型控制。
首先要明白的是，接入所有的電線、電阻器以及工具包附帶的訓示燈需要謹慎操作，畢竟如果你設定操作不當将有可能損壞你的硬體。

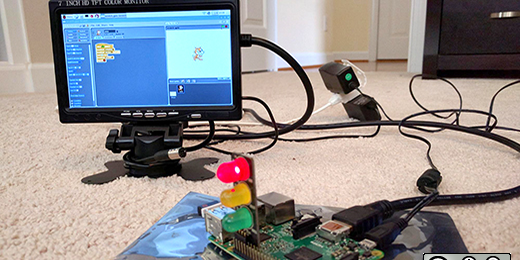

有了這個“紅綠燈”之後，你要做的就隻是把這個小裝置直接插到樹莓派的GPIO接口上。你不需要擔心連接配接到線路闆的導線是否正确，也不需要費心思尋找與LED比對的電阻，更不用搞清楚線路闆上哪裡是正極哪裡是負極。
在預設設定下，Pi交通燈是被标記在GPIO第10、9、11和GND這幾個接口上的，這幾個接口在Pi設定上都是緊挨着的。但是在後來版本的樹莓派中，這幾個接口都是在GPIO的中間位置，這就有點不好辦了（萬一視力不好或是光纖太暗，那就很難看清了）。我一般會把我自己的Pi交通燈插在13、19、26号GPIO接口和GND接口上，這樣操作起來會容易得多。
在插好這些接口之後，你就可以打開樹莓派，然後編寫一些代碼來控制LED了。在這篇文章中，我會寫一些示例。第一個例子，我是用了Python來讀取樹莓派的CPU使用率，通過RPi.GPIO庫來顯示紅、黃、綠三種LED燈。
原理
如果CPU負載低于50%，會顯示綠燈；在50%到90%之間，顯示黃燈；高于90%就會顯示紅燈。也設計了異常處理程式，隻要按下Ctrl+C就可以退出程式，這樣所有的燈都不會亮。這樣設計的原因和意圖隻有一個，那就是通過這個交通燈提醒你樹莓派對CPU的使用率。
第二個例子相比第一個而言簡單很多，在某種程度上也有趣很多，因為我使用了Scratch來控制LED。它是一種免費的visual程式設計語言，允許程式員用它來建立互動遊戲、故事和動畫。它最初由麻省理工學院開發，作為一種面向兒童的程式設計概念，現在已經取得了巨大成功。
為了使得Scratch與樹莓派的GPIO接口建立聯系，你首先要做的是就是打開這個程式，進入編輯界面，選擇啟動GPIO伺服器。然後你就可以使用廣播塊來分辨你想要使用的GPIO接口了。在上面的截圖中，這兩個廣播塊分别指向config19out和gpio19on。而GPIO 19指向的就是紅色LED燈。
最後，如果你不擅長操作這些電子裝置，我希望這篇關于Pi交通燈的簡介可以讓你對樹莓派更加感興趣。如果有人想要學習怎樣編寫代碼，我希望使用Scratch可以讓事情變得更加有趣，就像用它控制LED燈那樣。
