WinCE下調試序列槽的動态複用

      車機項目中用到了很多序列槽外設，如DVD機芯、GPS、藍牙、雷達和胎壓監測等，而主CPU(TCC89XX)與小MCU(STM32)之間也是通過序列槽通訊的。一時之間，序列槽使用有點捉襟見肘的感覺，隻能把調試序列槽拿出來用做普通序列槽。

      調試序列槽用作普通序列槽本身沒什麼問題，之前在S3C2410上也做過。當時是把2410的調試序列槽強制改為普通序列槽，系統啟動後調試序列槽就無法正常使用了。但目前的項目仍在進一步完善之中，調試序列槽還是相當重要的，經常需要通過它，抓一些TRACE來分析和定位問題。是以，希望UART0能在調試序列槽和普通序列槽之間友善切換。

      同一時刻，UART0既用作調試序列槽，又用作普通序列槽似乎不可能，并且意義也不大。考慮了一個簡單的方法，系統預設将UART0用作普通序列槽，需要抓取TRACE時，在應用程式中配置UART0的工作模式為調試序列槽，然後重新開機系統。

1 void OEMInitDebugSerial()

2 {

3     pVirtualBOOTARGS = (tSYSTEM_PARAM *)OALPAtoVA(SYSTEM_PARAM_BASEADDRESS,FALSE);

4 }

    此處增加了擷取系統配置參數的虛拟位址。

 1 //------------------------------------------------------------------------------

 2 //

 3 //  Function:  OEMWriteDebugString

 4 //

 5 //  Output unicode string to debug serial port

 6 //

 7 VOID OEMWriteDebugString(UINT16 *string)

 8 {

 9     if (!pVirtualBOOTARGS->SysConfig.fDisableDebugSerial)

10     {

11         while (*string != L'\0') OEMWriteDebugByte((UINT8)*string++);

12     }

13 }

      其中，pVirtualBOOTARGS->SysConfig.fDisableDebugSerial為控制調試序列槽是否正常輸出字元的變量。SysConfig是儲存在NAND Flash中特定區域的一個結構體，BOOT啟動時可以讀取到，并且放在記憶體的指定位置。應用程式中可以修改該結構，相關代碼如下。

 1 void SysDisableDebugSerial(int nDisable)

 2 {

 3     GetSysConfig(&gSYSCONFIG);

 4     gSYSCONFIG.fDisableDebugSerial = nDisable;

 5     SetSysConfig(&gSYSCONFIG);

 6 }

 7

 8

 9

10 void CSysAppDlg::OnBnClickedCheckDebugserial()

11 {

12     // TODO: 在此添加控件通知處理程式代碼

13     CReg Reg;

14

15     UpdateData(TRUE);

16     SysDisableDebugSerial(m_bDisableDebugSerial);

17

18     Reg.Open(HKEY_LOCAL_MACHINE, _T("Drivers\\BuiltIn\\Serial3"), KEY_ALL_ACCESS);

19     Reg.SetSZ(_T("Dll"), m_bDisableDebugSerial ? _T("tcc_serial.dll") : _T("-tcc_serial.dll"));

20     Reg.Flush();

21 }

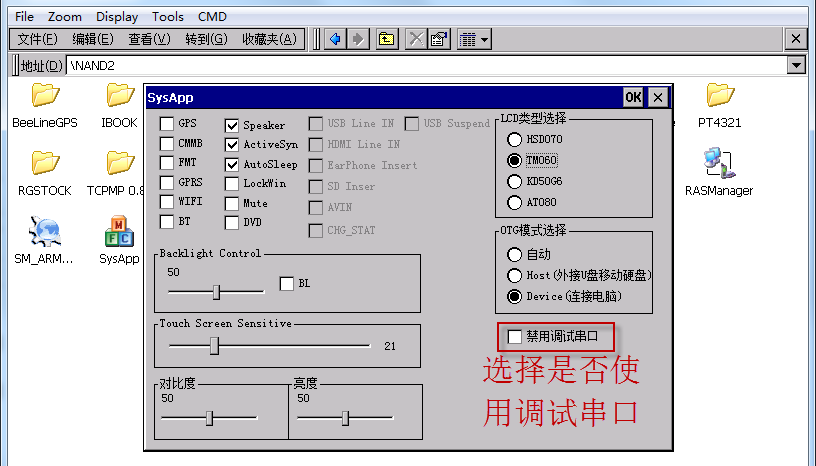

       可以看到，在修改變量fDisableDebugSerial的同時，還需要修改UART0對應的系統資料庫。在禁用調試序列槽時，DLL鍵值設定為正确的，在啟用調試序列槽時，DLL鍵值前加一個中橫杠。確定UART0要麼用作調試序列槽，要麼用作普通序列槽，二者必居其一。應用程式設定界面如下圖所示。

      經測試，以上修改基本達到了預計的效果，實作了WinCE下調試序列槽的動态複用。
