spark架构及原理

参见 http://www.cnblogs.com/tgzhu/p/5818374.html

Apache Spark是一个围绕速度、易用性和复杂分析构建的大数据处理框架，最初在2009年由加州大学伯克利分校的AMPLab开发，并于2010年成为Apache的开源项目之一，与Hadoop和Storm等其他大数据和MapReduce技术相比，Spark有如下优势：

• Spark提供了一个全面、统一的框架用于管理各种有着不同性质（文本数据、图表数据等）的数据集和数据源（批量数据或实时的流数据）的大数据处理的需求
• 官方资料介绍Spark可以将Hadoop集群中的应用在内存中的运行速度提升100倍，甚至能够将应用在磁盘上的运行速度提升10倍

目标：

• 架构及生态
• spark 与 hadoop
• 运行流程及特点
• 常用术语
• standalone模式
• yarn集群
• RDD运行流程

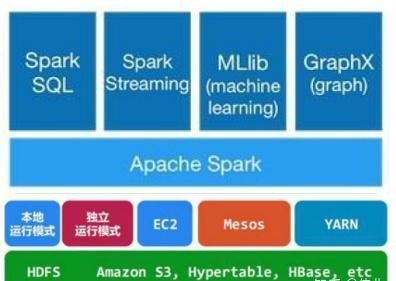

架构及生态：

• Spark Core：包含Spark的基本功能；尤其是定义RDD的API、操作以及这两者上的动作。其他Spark的库都是构建在RDD和Spark Core之上的
• Spark SQL：提供通过Apache Hive的SQL变体Hive查询语言（HiveQL）与Spark进行交互的API。每个数据库表被当做一个RDD，Spark SQL查询被转换为Spark操作。
• Spark Streaming：对实时数据流进行处理和控制。Spark Streaming允许程序能够像普通RDD一样处理实时数据
• MLlib：一个常用机器学习算法库，算法被实现为对RDD的Spark操作。这个库包含可扩展的学习算法，比如分类、回归等需要对大量数据集进行迭代的操作。
• GraphX：控制图、并行图操作和计算的一组算法和工具的集合。GraphX扩展了RDD API，包含控制图、创建子图、访问路径上所有顶点的操作.

Spark架构的组成图:

• Cluster Manager：在standalone模式中即为Master主节点，控制整个集群，监控worker。在YARN模式中为资源管理器
• Worker节点：从节点，负责控制计算节点，启动Executor或者Driver。
• Driver： 运行Application 的main()函数
• Executor：执行器，是为某个Application运行在worker node上的一个进程

运行流程及特点：

1. 构建Spark Application的运行环境，启动SparkContext
2. SparkContext向资源管理器（可以是Standalone，Mesos，Yarn）申请运行Executor资源，并启动StandaloneExecutorbackend，
3. Executor向SparkContext申请Task
4. SparkContext将应用程序分发给Executor
5. SparkContext构建成DAG图，将DAG图分解成Stage、将Taskset发送给Task Scheduler，最后由Task Scheduler将Task发送给Executor运行
6. Task在Executor上运行，运行完释放所有资源

Spark运行特点：

1. 每个Application获取专属的executor进程，该进程在Application期间一直驻留，并以多线程方式运行Task。这种Application隔离机制是有优势的，无论是从调度角度看（每个Driver调度他自己的任务），还是从运行角度看（来自不同Application的Task运行在不同JVM中），当然这样意味着Spark Application不能跨应用程序共享数据，除非将数据写入外部存储系统
2. Spark与资源管理器无关，只要能够获取executor进程，并能保持相互通信就可以了
3. 提交SparkContext的Client应该靠近Worker节点（运行Executor的节点），最好是在同一个Rack里，因为Spark Application运行过程中SparkContext和Executor之间有大量的信息交换
4. Task采用了数据本地性和推测执行的优化机制

常用术语:

• Application: Appliction都是指用户编写的Spark应用程序，其中包括一个Driver功能的代码和分布在集群中多个节点上运行的Executor代码
• Driver: Spark中的Driver即运行上述Application的main函数并创建SparkContext，创建SparkContext的目的是为了准备Spark应用程序的运行环境，在Spark中有SparkContext负责与ClusterManager通信，进行资源申请、任务的分配和监控等，当Executor部分运行完毕后，Driver同时负责将SparkContext关闭，通常用SparkContext代表Driver
• Executor: 某个Application运行在worker节点上的一个进程， 该进程负责运行某些Task， 并且负责将数据存到内存或磁盘上，每个Application都有各自独立的一批Executor， 在Spark on Yarn模式下，其进程名称为CoarseGrainedExecutor Backend。一个CoarseGrainedExecutor Backend有且仅有一个Executor对象， 负责将Task包装成taskRunner,并从线程池中抽取一个空闲线程运行Task， 这个每一个oarseGrainedExecutor Backend能并行运行Task的数量取决与分配给它的cpu个数
• Cluter Manager： 指的是在集群上获取资源的外部服务。目前有三种类型

1. 1. Standalon : spark原生的资源管理，由Master负责资源的分配
   2. Apache Mesos:与hadoop MR兼容性良好的一种资源调度框架
   3. Hadoop Yarn: 主要是指Yarn中的ResourceManager

• Worker: 集群中任何可以运行Application代码的节点，在Standalone模式中指的是通过slave文件配置的Worker节点，在Spark on Yarn模式下就是NoteManager节点
• Task: 被送到某个Executor上的工作单元，但hadoopMR中的MapTask和ReduceTask概念一样，是运行Application的基本单位，多个Task组成一个Stage，而Task的调度和管理等是由TaskScheduler负责
• Job: 包含多个Task组成的并行计算，往往由Spark Action触发生成， 一个Application中往往会产生多个Job
• Stage: 每个Job会被拆分成多组Task， 作为一个TaskSet， 其名称为Stage，Stage的划分和调度是有DAGScheduler来负责的，Stage有非最终的Stage（Shuffle Map Stage）和最终的Stage（Result Stage）两种，Stage的边界就是发生shuffle的地方
• DAGScheduler: 根据Job构建基于Stage的DAG（Directed Acyclic Graph有向无环图)，并提交Stage给TASkScheduler。 其划分Stage的依据是RDD之间的依赖的关系找出开销最小的调度方法，如下图

• TASKSedulter: 将TaskSET提交给worker运行，每个Executor运行什么Task就是在此处分配的. TaskScheduler维护所有TaskSet，当Executor向Driver发生心跳时，TaskScheduler会根据资源剩余情况分配相应的Task。另外TaskScheduler还维护着所有Task的运行标签，重试失败的Task。下图展示了TaskScheduler的作用

• 在不同运行模式中任务调度器具体为:

1. Spark on Standalone模式为TaskScheduler
2. YARN-Client模式为YarnClientClusterScheduler
3. YARN-Cluster模式为YarnClusterScheduler

将这些术语串起来的运行层次图如下：

Job=多个stage，Stage=多个同种task, Task分为ShuffleMapTask和ResultTask，Dependency分为ShuffleDependency和NarrowDependency.

运行过程如下图

• standalone: 独立集群运行模式

1. SparkContext连接到Master，向Master注册并申请资源（CPU Core 和Memory）
2. Master根据SparkContext的资源申请要求和Worker心跳周期内报告的信息决定在哪个Worker上分配资源，然后在该Worker上获取资源，然后启动StandaloneExecutorBackend；
3. StandaloneExecutorBackend向SparkContext注册；
4. SparkContext将Applicaiton代码发送给StandaloneExecutorBackend；并且SparkContext解析Applicaiton代码，构建DAG图，并提交给DAG Scheduler分解成Stage（当碰到Action操作时，就会催生Job；每个Job中含有1个或多个Stage，Stage一般在获取外部数据和shuffle之前产生），然后以Stage（或者称为TaskSet）提交给Task Scheduler，Task Scheduler负责将Task分配到相应的Worker，最后提交给StandaloneExecutorBackend执行；
5. StandaloneExecutorBackend会建立Executor线程池，开始执行Task，并向SparkContext报告，直至Task完成
6. 所有Task完成后，SparkContext向Master注销，释放资源

• yarn

• Spark Yarn Client向YARN的ResourceManager申请启动Application Master。同时在SparkContent初始化中将创建DAGScheduler和TASKScheduler等，由于我们选择的是Yarn-Client模式，程序会选择YarnClientClusterScheduler和YarnClientSchedulerBackend
• ResourceManager收到请求后，在集群中选择一个NodeManager，为该应用程序分配第一个Container，要求它在这个Container中启动应用程序的ApplicationMaster，与YARN-Cluster区别的是在该ApplicationMaster不运行SparkContext，只与SparkContext进行联系进行资源的分派
• Client中的SparkContext初始化完毕后，与ApplicationMaster建立通讯，向ResourceManager注册，根据任务信息向ResourceManager申请资源（Container）
• 一旦ApplicationMaster申请到资源（也就是Container）后，便与对应的NodeManager通信，要求它在获得的Container中启动CoarseGrainedExecutorBackend，CoarseGrainedExecutorBackend启动后会向Client中的SparkContext注册并申请Task
• client中的SparkContext分配Task给CoarseGrainedExecutorBackend执行，CoarseGrainedExecutorBackend运行Task并向Driver汇报运行的状态和进度，以让Client随时掌握各个任务的运行状态，从而可以在任务失败时重新启动任务
• 应用程序运行完成后，Client的SparkContext向ResourceManager申请注销并关闭自己.

RDD运行流程：

• RDD在Spark中运行大概分为以下三步：

1. 创建RDD对象
2. DAGScheduler模块介入运算，计算RDD之间的依赖关系，RDD之间的依赖关系就形成了DAG
3. 每一个Job被分为多个Stage。划分Stage的一个主要依据是当前计算因子的输入是否是确定的，如果是则将其分在同一个Stage，避免多个Stage之间的消息传递开销

示例图如下：
